binder Connecteur confectionné pour capteurs/actionneurs mâle, droit 2 m Nombre de pôles: 4 20 pc(s)

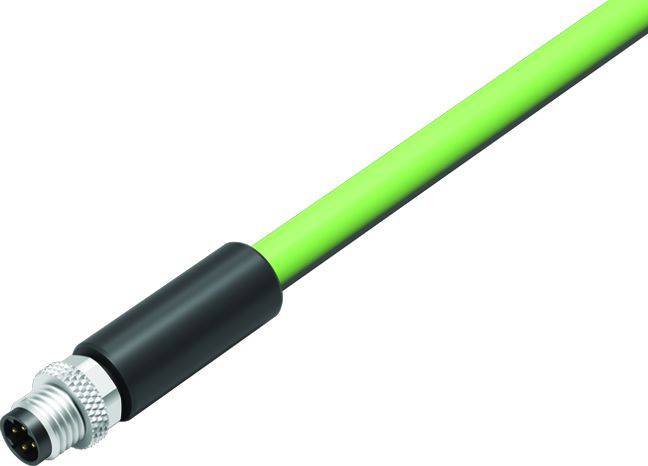

Câble vert avec fiche métallique, adapté aux applications industrielles.

Photo non contractuelle

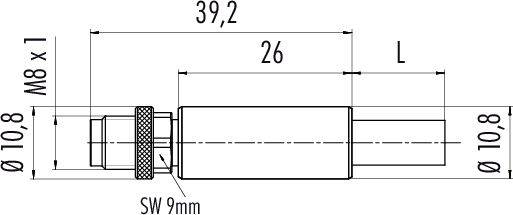

Dessin technique d'un composant cylindrique avec dimensions : Longueur 39,2 mm, Filetage M8 x 1, Diamètre 10,8 mm. Six pans SW 9 mm.

Esquisse de schéma de circuit avec quatre points numérotés : 1 est jaune, 2 est blanc, 3 est orange, 4 est bleu. Instructions de connexion.

1/3

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

mâle, droit

Coté A

Nombre de pôles

Longueur de câble

2 m

Fiche technique (PDF)

Indisponible

Vente et expédition :

Conrad Electronic CGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Total (23,13 € / unité(s))

462,50 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Connecteur M8-DNombre de pôles : 4blindéMoulé sur le câbleIP67EthernetPur vert4 x AWG22

Caractéristiques techniques

Compatibilité CEM : blindéRésistance d'isolation > : 10⁸ ΩRésistance de passage : ≤ 15 mΩGroupe d'isolants: ICatégorie de surtension : IIDegré de pollution : 3Matériau du corps de contact : PURMatériau de verrouillage : CuZn (laiton nickelé)Isolation toron : polyoléfineType de câble : EthernetSection de câble : 4 x AWG22Vitesse de déplacement : 200 m/minRayon de courbure câble déplacé : ≥ 15 x ØRayon de courbure câble fixe : ≥ 5 x ØSans halogène : ouiType de montage : montage sur câble

Type: 77 5429 0000 50704-0200

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Forme: mâle, droit

Coté A: M8

Nombre de pôles: 4

Longueur de câble: 2 m

Materiau de la gaine: PUR

Tension nominale: 63 V

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.34 mm²

Connexion: câble avec connecteur

Couleur: vert

Codification: D

Matériau du contact: CuZn

Revêtement du contact: Au (or)

: IP67

Température min.: -40 °C

Température max.: 80 °C

Contenu: 20 pc(s)

Diamètre de câble: 6.7 mm

Conforme à la norme RoHS: oui

: AWG 22

Fermeture: M8 x 1

Variantes(Les prix s'entendent HT hors frais de port)

Type

Forme

Tension nominale

Longueur de câble

binder Connecteur confectionné pour capteurs/actionneurs mâle, droit 2 m Nombre de pôles: 4 20 pc(s)

Code produit :2563412

Ce produit

77 5429 0000 50704-0200

mâle, droit

63 V

2 m

binder Connecteur confectionné pour capteurs/actionneurs mâle, droit 5 m Nombre de pôles: 4 20 pc(s)

Code produit :2563413

77 5429 0000 50704-0500

mâle, droit

63 V

5 m

binder Connecteur confectionné pour capteurs/actionneurs mâle, droit 1 m Nombre de pôles: 4 20 pc(s)

Code produit :2563414

77 5429 5429 50704-0100

mâle, droit

25 V/AC60 V/DC

1 m

binder Connecteur confectionné pour capteurs/actionneurs mâle, droit 2 m Nombre de pôles: 4 20 pc(s)

Code produit :2563415

77 5429 5429 50704-0200

mâle, droit

25 V/AC60 V/DC

2 m

binder Connecteur confectionné pour capteurs/actionneurs femelle, droit 2 m Nombre de pôles: 4 20 pc(s)

Code produit :2563416

77 5430 0000 50704-0200

femelle, droit

63 V/DC

2 m

binder Connecteur confectionné pour capteurs/actionneurs femelle, droit 5 m Nombre de pôles: 4 20 pc(s)

Code produit :2563417

77 5430 0000 50704-0500

femelle, droit

63 V/DC

5 m

binder Connecteur confectionné pour capteurs/actionneurs femelle, droit, mâle, droit 1 m Nombre de pôles: 4 20 pc(s)

Code produit :2563418

77 5430 5429 50704-0100

femelle, droitmâle, droit

63 V/DC

1 m

binder Connecteur confectionné pour capteurs/actionneurs femelle, droit, mâle, droit 2 m Nombre de pôles: 4 20 pc(s)

Code produit :2563419

77 5430 5429 50704-0200

femelle, droitmâle, droit

63 V/DC

2 m

binder 77 5429 0000 50704-0200-20 Connecteur confectionné pour capteurs/actionneurs M8 mâle, droit 2 m Nombre de pôles: 4 1 pc(s)

Code produit :3218262

77 5429 0000 50704-0200

mâle, droit

63 V

2 m

binder 77 5429 0000 50704-0500-20 Connecteur confectionné pour capteurs/actionneurs M8 mâle, droit 5 m Nombre de pôles: 4 1 pc(s)

Code produit :3218263

77 5429 0000 50704-0500

mâle, droit

63 V

5 m

Documents et téléchargements

Fiche technique

Fiche technique 2563412 binder Connecteur confectionné pour capteurs/actionneurs mâle, droit 2 m Nombre de pôles: 4 20 pc(s)

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.Propriétés :• 2 à 12 pôles• IP40 à IP69K• Verrouillage à vis· Montage facile• Homologation UL, VDE et Ecolab• Câbles de raccordement• Versions conformes à la FDA

Ce texte a été traduit par une machine.
