binder 79 1402 72 02-20 Connecteur circulaire confectionné femelle, coudé Nombre total de pôles: 2 Série (connecteur ron

EAN :
Ref. fabricant :
Code produit :

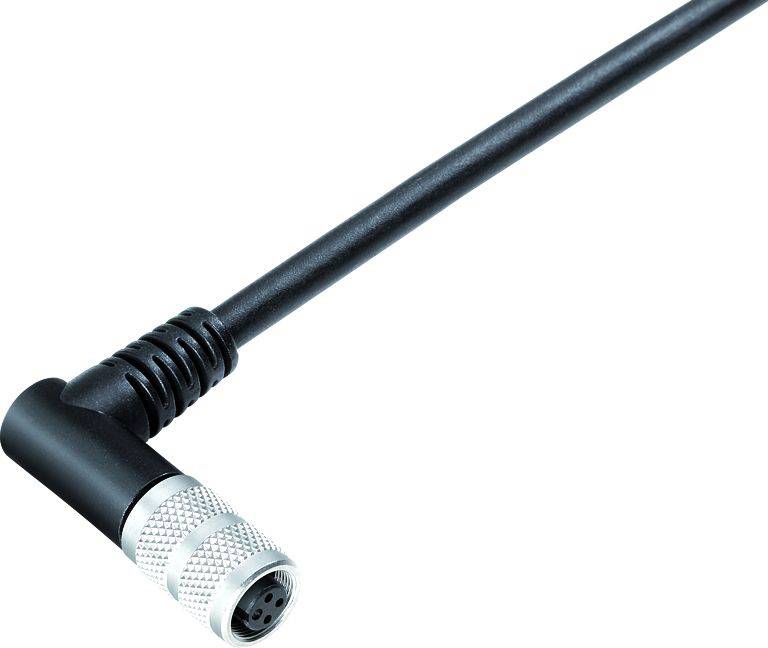

Une fiche coudée avec câble, adaptée aux connexions électriques. La fiche possède un boîtier noir et un raccordement argenté.
Photo non contractuelle
Une fiche coudée avec câble, adaptée aux connexions électriques. La fiche possède un boîtier noir et un raccordement argenté.

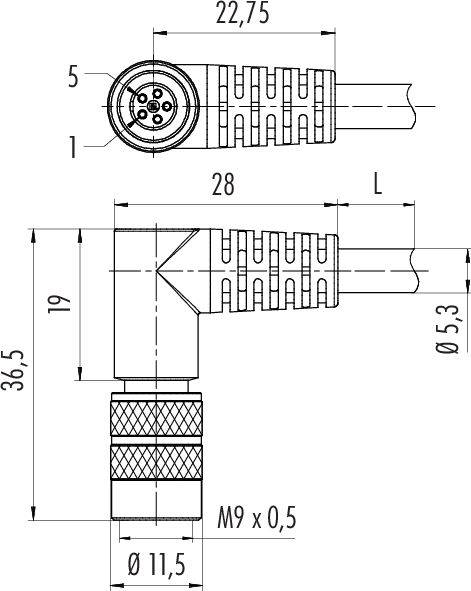

Dessin technique d'un connecteur coudé à filetage M9. Dimensions : 22,75 mm de longueur, 36,5 mm de hauteur, fiche de Ø11,5 mm.
Dessin technique d'une prise : Forme ronde avec deux points de contact. Étiquettes : '1 blanc' et '2 marron' sur le côté droit.
1/3
Photo non contractuelle
Type de produit
Connecteur circulaire confectionné
Forme
femelle, coudé
Nombre total de pôles
2
Connexion
câble avec connecteur
Contenu
1 pc(s)
Fiche technique (PDF)
Deutsch (Deutschland)
binder
Livraison avant le mar. 6 octobre

148 pièce(s)
Vente et expédition :
Conrad Electronic CGV

Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
36,66 €
3
3% = 1,19 €
35,47 €
5
5% = 1,67 €
34,99 €
10
5% = 1,98 €
34,68 €
25
6% = 2,34 €
34,32 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €

Nombre

Total (36,66 € / unité(s))
36,66 €
HT
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique
  • Points forts et détails
  • Caractéristiques techniques
  • Variantes
  • Documents et téléchargements
  • Description
  • Souvent achetés avec

Points forts et détails

79 1402 72 02 série 702

  • Boîte coudée M9 IP67
  • Nombre de pôles: 2
  • blindé
  • Moulé sur le câble
  • IP67
  • PUR noir
  • 5 x 0.25 mm²

Caractéristiques techniques

  • Compatibilité CEM : blindé
  • Résistance d'isolation : ≥ 10¹⁰ Ω
  • Résistance intérieure: 3 mΩ
  • Groupe d'isolants: III
  • Catégorie de surtension : II
  • Degré de pollution : 1
  • Matériau du corps de contact : PBT (UL94 V-0)
  • Matériau de verrouillage : CuZn (laiton nickelé)
  • Isolation toron : PP
  • Section de câble : 5 x 0,25 mm²
  • Vitesse de déplacement : à 5 m de course horizontale. -> 200 m/min
  • Rayon de courbure câble déplacé : ≥ 10 x Ø
  • Rayon de courbure câble fixe : ≥ 5 x Ø
  • Sans halogène : oui
  • Type de montage : montage sur câble
Type

79 1402 72 02

Type de produit

Connecteur circulaire confectionné

Forme

femelle, coudé

Nombre total de pôles

2

Connexion

câble avec connecteur

Couleur

noir

Contenu

1 pc(s)

Température max.

90 °C

Courant nominal

4 A

Température min.

-50 °C

Courant nominal - arrondi

4 A

Fermeture

vis

Tension nominale

125 V

Matériau du contact

CuSn

Matériau boîtier

PUR

AWG 24

Référence fabricant

79 1402 72 02-20

Nombre de pôles

2

Section max.

0.25 mm²

Gamme de section

0.25 mm² (max)

Conforme à la norme RoHS

oui

IP67

Série

702

Variantes(Les prix s'entendent HT hors frais de port)

Type
Courant nominal - arrondi
Forme
Contenu
Nombre total de pôles

binder 79 1402 72 02-20 Connecteur circulaire confectionné femelle, coudé Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)
binder 79 1402 72 02-20 Connecteur circulaire confectionné femelle, coudé Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)

3215432


Ce produit
79 1402 72 02
4 A
femelle, coudé
1 pc(s)
2
binder 79 1401 12 02-20 Connecteur circulaire confectionné mâle, droit Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)
binder 79 1401 12 02-20 Connecteur circulaire confectionné mâle, droit Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)

3215426


79 1401 12 02
4 A
mâle, droit
1 pc(s)
2
binder 79 1401 15 02-20 Connecteur circulaire confectionné mâle, droit Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)
binder 79 1401 15 02-20 Connecteur circulaire confectionné mâle, droit Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)

3215427


79 1401 15 02
4 A
mâle, droit
1 pc(s)
2
binder 79 1401 72 02-20 Connecteur circulaire confectionné mâle, coudé Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)
binder 79 1401 72 02-20 Connecteur circulaire confectionné mâle, coudé Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)

3215428


79 1401 72 02
4 A
mâle, coudé
1 pc(s)
2
binder 79 1401 75 02-20 Connecteur circulaire confectionné mâle, coudé Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)
binder 79 1401 75 02-20 Connecteur circulaire confectionné mâle, coudé Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)

3215429


79 1401 75 02
4 A
mâle, coudé
1 pc(s)
2
binder 79 1402 12 02-20 Connecteur circulaire confectionné femelle, droit Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)
binder 79 1402 12 02-20 Connecteur circulaire confectionné femelle, droit Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)

3215430


79 1402 12 02
4 A
femelle, droit
1 pc(s)
2
binder 79 1402 15 02-20 Connecteur circulaire confectionné femelle, droit Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)
binder 79 1402 15 02-20 Connecteur circulaire confectionné femelle, droit Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)

3215431


79 1402 15 02
4 A
femelle, droit
1 pc(s)
2
binder 79 1402 75 02-20 Connecteur circulaire confectionné femelle, coudé Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)
binder 79 1402 75 02-20 Connecteur circulaire confectionné femelle, coudé Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)

3215433


79 1402 75 02
4 A
femelle, coudé
1 pc(s)
2
binder 79 1405 12 03-20 Connecteur circulaire confectionné mâle, droit Nombre total de pôles: 3 Série (connecteur rond): 702 1 pc(s)
binder 79 1405 12 03-20 Connecteur circulaire confectionné mâle, droit Nombre total de pôles: 3 Série (connecteur rond): 702 1 pc(s)

3215434


79 1405 12 03
4 A
mâle, droit
1 pc(s)
3
binder 79 1405 72 03-20 Connecteur circulaire confectionné mâle, coudé Nombre total de pôles: 3 Série (connecteur rond): 702 1 pc(s)
binder 79 1405 72 03-20 Connecteur circulaire confectionné mâle, coudé Nombre total de pôles: 3 Série (connecteur rond): 702 1 pc(s)

3215435


79 1405 72 03
4 A
mâle, coudé
1 pc(s)
3

Documents et téléchargements

Fiche technique

Deutsch (Deutschland)

Fiche technique 3215432 binder 79 1402 72 02-20 Connecteur circulaire confectionné femelle, coudé Nombre total de pôles: 2 Série (connecteur ron

Description

Nos connecteurs cylindriques subminiatures sont conçus pour les nombreuses applications dans lesquelles la taille et l'intégrité du signal jouent un rôle important. Nous proposons des modèles avec verrouillage à encliquetage, à baïonnette et Push-pull ainsi qu'avec verrouillage à vis M9 dans deux versions différentes, soit avec indice de protection IP40 ou IP67. Les connecteurs sont disponibles avec deux à huit contacts, en version droite ou coudée, ainsi qu'en connecteur à bride. Les différents modèles sont équipés d'une connexion à souder ou à souder par immersion et sont disponibles avec des câbles moulés dans différentes longueurs. Pour la fabrication de nos connecteurs cylindriques, nous utilisons des matériaux de haute qualité. Les boîtiers et les corps de contact sont en PUR ou PVC, les contacts sont en bronze doré ou en laiton doré. Sept séries différentes sont disponibles pour vous convaincre des avantages suivants :

• Choix du verrouillage
• Indice de protection IP40 ou IP67
• 2 à 8 pôles
• Versions droites et coudées
• Jusqu'à 1 000 cycles d'accouplement

Ce texte a été traduit par une machine.

Description

Nos connecteurs cylindriques subminiatures sont conçus pour les nombreuses applications dans lesquelles la taille et l'intégrité du signal jouent un rôle important. Nous proposons des modèles avec verrouillage à encliquetage, à baïonnette et Push-pull ainsi qu'avec verrouillage à vis M9 dans deux versions différentes, soit avec indice de protection IP40 ou IP67. Les connecteurs sont disponibles avec deux à huit contacts, en version droite ou coudée, ainsi qu'en connecteur à bride. Les différents modèles sont équipés d'une connexion à souder ou à souder par immersion et sont disponibles avec des câbles moulés dans différentes longueurs. Pour la fabrication de nos connecteurs cylindriques, nous utilisons des matériaux de haute qualité. Les boîtiers et les corps de contact sont en PUR ou PVC, les contacts sont en bronze doré ou en laiton doré. Sept séries différentes sont disponibles pour vous convaincre des avantages suivants :

• Choix du verrouillage
• Indice de protection IP40 ou IP67
• 2 à 8 pôles
• Versions droites et coudées
• Jusqu'à 1 000 cycles d'accouplement

Ce texte a été traduit par une machine.
