binder 79 1426 15 08-20 Connecteur circulaire confectionné femelle, droit Nombre total de pôles: 8 Série (connecteur ron

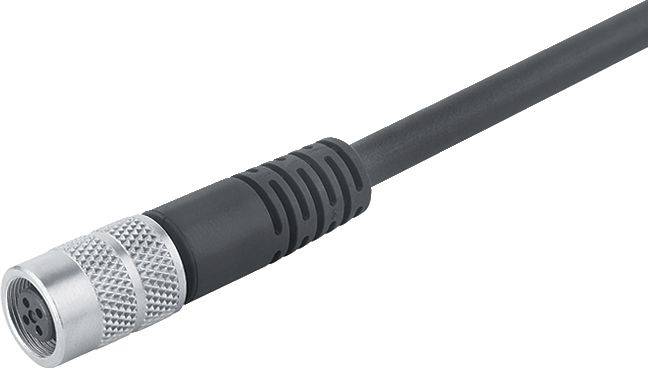

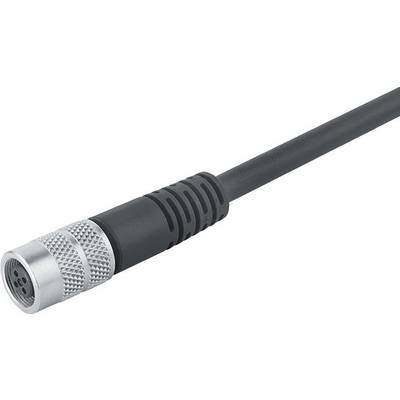

Câble noir avec fiche métallique ronde, adapté pour les connexions électroniques et les transmissions de signaux.

Photo non contractuelle

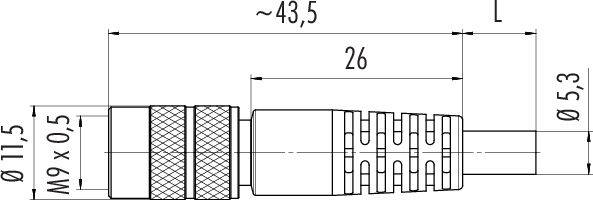

Dessin technique d'un connecteur cylindrique avec dimensions : longueur 43,5 mm, diamètre 11,5 mm, filetage M9 x 0,5 mm.

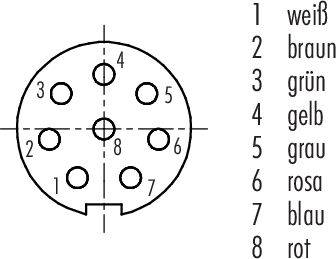

Diagramme d'un connecteur à huit broches, numérotées de 1 à 8. Chaque broche a une couleur assignée : 1 blanc, 2 marron, 3 vert, 4 jaune, 5 gris, 6 rose, 7 bleu, 8 rouge.

1/3

Photo non contractuelle

Type de produit

Connecteur circulaire confectionné

Forme

femelle, droit

Nombre total de pôles

Connexion

câble avec connecteur

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison avant le mer. 7 octobre

88 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (74,99 € / unité(s))

74,99 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

79 1426 15 08 série 702

Prise de câble IP67 M9
Nombre de pôles : 8
blindé
Moulé sur le câble
IP67
PUR noir
8 x 0,14 mm²

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Matériau de verrouillage : CuZn (laiton nickelé)
Isolation conducteur : PVC
Section de câble : 8 x 0,14 mm²
Rayon de courbure câble déplacé : 405 mm
Rayon de courbure câble fixe : 80 mm
Sans halogène : non
Type de montage : montage sur câble

Type: 79 1426 15 08

Type de produit: Connecteur circulaire confectionné

Forme: femelle, droit

Nombre total de pôles: 8

Connexion: câble avec connecteur

Couleur: noir

Contenu: 1 pc(s)

Température max.: 80 °C

Courant nominal: 1 A

Température min.: -25 °C

Courant nominal - arrondi: 1 A

Fermeture: vis

Tension nominale: 125 V

Matériau du contact: CuSn

Matériau boîtier: PUR

: AWG 26

Référence fabricant: 79 1426 15 08-20

Nombre de pôles: 8

Section max.: 0.14 mm²

Gamme de section: 0.14 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 702

Variantes(Les prix s'entendent HT hors frais de port)

Type

Courant nominal - arrondi

Forme

Contenu

Nombre total de pôles

binder 79 1401 12 02-20 Connecteur circulaire confectionné mâle, droit Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)

Code produit :3215426

79 1401 12 02

4 A

mâle, droit

1 pc(s)

binder 79 1401 15 02-20 Connecteur circulaire confectionné mâle, droit Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)

Code produit :3215427

79 1401 15 02

4 A

mâle, droit

1 pc(s)

binder 79 1401 72 02-20 Connecteur circulaire confectionné mâle, coudé Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)

Code produit :3215428

79 1401 72 02

4 A

mâle, coudé

1 pc(s)

binder 79 1401 75 02-20 Connecteur circulaire confectionné mâle, coudé Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)

Code produit :3215429

79 1401 75 02

4 A

mâle, coudé

1 pc(s)

binder 79 1402 12 02-20 Connecteur circulaire confectionné femelle, droit Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)

Code produit :3215430

79 1402 12 02

4 A

femelle, droit

1 pc(s)

binder 79 1402 15 02-20 Connecteur circulaire confectionné femelle, droit Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)

Code produit :3215431

79 1402 15 02

4 A

femelle, droit

1 pc(s)

binder 79 1402 72 02-20 Connecteur circulaire confectionné femelle, coudé Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)

Code produit :3215432

79 1402 72 02

4 A

femelle, coudé

1 pc(s)

binder 79 1402 75 02-20 Connecteur circulaire confectionné femelle, coudé Nombre total de pôles: 2 Série (connecteur rond): 702 1 pc(s)

Code produit :3215433

79 1402 75 02

4 A

femelle, coudé

1 pc(s)

binder 79 1405 12 03-20 Connecteur circulaire confectionné mâle, droit Nombre total de pôles: 3 Série (connecteur rond): 702 1 pc(s)

Code produit :3215434

79 1405 12 03

4 A

mâle, droit

1 pc(s)

binder 79 1405 72 03-20 Connecteur circulaire confectionné mâle, coudé Nombre total de pôles: 3 Série (connecteur rond): 702 1 pc(s)

Code produit :3215435

79 1405 72 03

4 A

mâle, coudé

1 pc(s)

Documents et téléchargements

Fiche technique

Fiche technique 3215458 binder 79 1426 15 08-20 Connecteur circulaire confectionné femelle, droit Nombre total de pôles: 8 Série (connecteur ron

Description

Nos connecteurs cylindriques subminiatures sont conçus pour les nombreuses applications dans lesquelles la taille et l'intégrité du signal jouent un rôle important. Nous proposons des modèles avec verrouillage à encliquetage, à baïonnette et Push-pull ainsi qu'avec verrouillage à vis M9 dans deux versions différentes, soit avec indice de protection IP40 ou IP67. Les connecteurs sont disponibles avec deux à huit contacts, en version droite ou coudée, ainsi qu'en connecteur à bride. Les différents modèles sont équipés d'une connexion à souder ou à souder par immersion et sont disponibles avec des câbles moulés dans différentes longueurs. Pour la fabrication de nos connecteurs cylindriques, nous utilisons des matériaux de haute qualité. Les boîtiers et les corps de contact sont en PUR ou PVC, les contacts sont en bronze doré ou en laiton doré. Sept séries différentes sont disponibles pour vous convaincre des avantages suivants :

• Choix du verrouillage
• Indice de protection IP40 ou IP67
• 2 à 8 pôles
• Versions droites et coudées
• Jusqu'à 1 000 cycles d'accouplement

Ce texte a été traduit par une machine.
