binder 79 3409 02 03-20 Connecteur confectionné pour capteurs/actionneurs M8 mâle, droit 2 m 1 pc(s) Piece

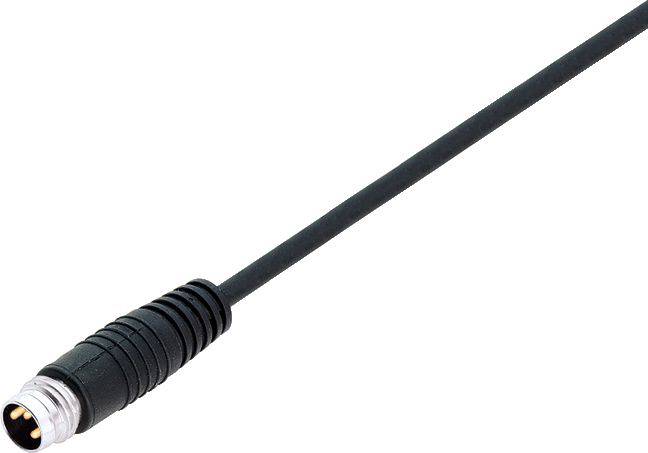

Un câble noir avec une fiche ronde, adapté aux connexions audiovisuelles, est positionné en diagonale dans l'image.

Photo non contractuelle

Dessin technique d'un connecteur M8 avec dimensions : Longueur totale 30,5 mm, diamètre 9 mm, filetage M8 x 1, longueur de câble L.

Trois cercles dans un cercle plus grand, numérotés et codés par couleur : 1 marron, 3 bleu, 4 noir. Cercles disposés en carré.

1/3

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

mâle, droit

Norme de connecteur

Connectique Sensorik

Coté A

Longueur de câble

2 m

Fiche technique (PDF)

Livraison avant le ven. 6 novembre

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (12,49 € / unité(s))

12,49 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

79 3409 02 série 718

Connecteur M8 pour câble
non blindé
3 x 0.14 mm²

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : > 10⁸ Ω
Matériau du corps de contact : PUR
Isolation conducteur : PVC
Section de câble : 3 x 0,14 mm²
Rayon de courbure du câble déplacé : min. 10 x Ø
Rayon de courbure du câble fixe : min. 5 x Ø
Type de montage : montage sur câble

Type d'emballage: Piece

Type: 79 3409 02 03

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Forme: mâle, droit

Norme de connecteur: Connectique Sensorik

Coté A: M8

Longueur de câble: 2 m

Section de câble (câblage capteur/actioneeur): 0.14 mm²

Connexion: connecteur mâle

Type de filetage côté du raccordement: M8

Type de filetage connexion des câbles et montage: M8

Température min.: -15 °C

Température max.: 70 °C

Type de fermeture: à vis

Référence fabricant: 79 3409 02 03-20

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Variantes(Les prix s'entendent HT hors frais de port)

Type

Courant nominal - arrondi

Forme

Type de fermeture

Nombre de pôles

Tension nominale

Type de filetage côté du raccordement

binder 09 3389 00 04-20 Connecteur non confectionné pour capteurs/actionneurs M8 mâle, droit Nombre de pôles: 4 1 pc(s)

Code produit :3216634

09 3389 00 04

4 A

mâle, droit

Snap-in

60 V

binder 09 3411 00 03-20 Connecteur non confectionné pour capteurs/actionneurs M8 mâle, droit Nombre de pôles: 3 1 pc(s) Piece

Code produit :3216635

09 3411 00 03

4 A

mâle, droit

Snap-in

60 V

binder 09 3411 40 03-20 Connecteur non confectionné pour capteurs/actionneurs M8 mâle, droit Nombre de pôles: 3 1 pc(s) Piece

Code produit :3216636

09 3411 40 03

4 A

mâle, droit

Snap-in

10 V30 V

binder 70 3420 005 04-20 Connecteur non confectionné pour capteurs/actionneurs femelle, droit 0.5 m Nombre de pôles: 4 1 pc(s)

Code produit :3216659

70 3420 005 04

4 A

femelle, droit

à vis

30 V

binder 70 3421 005 04-20 Connecteur non confectionné pour capteurs/actionneurs M8 embase mâle 0.5 m Nombre de pôles: 4 1 pc(s)

Code produit :3216660

70 3421 005 04

4 A

embase mâle

à vis

30 V

binder 76 6018 0111 00003-0200-20 Connecteur non confectionné pour capteurs/actionneurs M8 femelle, droit Nombre de pôles: 3 1 pc(s)

Code produit :3216850

76 6018 0111 00003-0200

4 A

femelle, droit

Snap-in

60 V

binder 76 6018 0111 00004-0200-20 Connecteur non confectionné pour capteurs/actionneurs M8 femelle, droit Nombre de pôles: 4 1 pc(s)

Code produit :3216851

76 6018 0111 00004-0200

4 A

femelle, droit

Snap-in

60 V

binder 76 6018 0111 00006-0200-20 Connecteur non confectionné pour capteurs/actionneurs M8 femelle, droit Nombre de pôles: 6 1 pc(s)

Code produit :3216852

76 6018 0111 00006-0200

1.5 A

femelle, droit

à vis

30 V

binder 76 6018 0111 00008-0200-20 Connecteur non confectionné pour capteurs/actionneurs M8 femelle, droit Nombre de pôles: 8 1 pc(s)

Code produit :3216853

76 6018 0111 00008-0200

1.5 A

femelle, droit

à vis

30 V

binder 76 6019 0111 00003-0200-20 Connecteur non confectionné pour capteurs/actionneurs M8 embase mâle Nombre de pôles: 3 1 pc(s)

Code produit :3216854

76 6019 0111 00003-0200

4 A

embase mâle

Snap-in

60 V

Documents et téléchargements

Fiche technique

Fiche technique 3218284 binder 79 3409 02 03-20 Connecteur confectionné pour capteurs/actionneurs M8 mâle, droit 2 m 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3218284 binder 79 3409 02 03-20 Connecteur confectionné pour capteurs/actionneurs M8 mâle, droit 2 m 1 pc(s) Piece

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA

Ce texte a été traduit par une machine.
