binder 86 4331 1002 00004-20 Connecteur non confectionné pour capteurs/actionneurs M16 embase mâle Nombre de pôles: 4 1

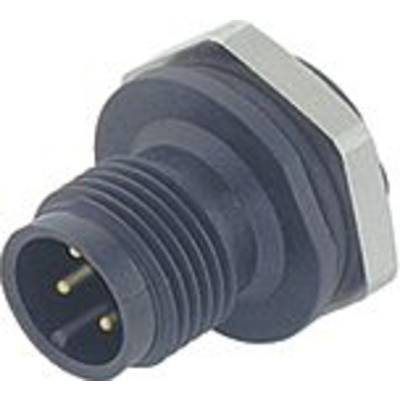

Connecteur rond noir avec trois contacts métalliques visibles et une plaque de montage hexagonale.

Photo non contractuelle

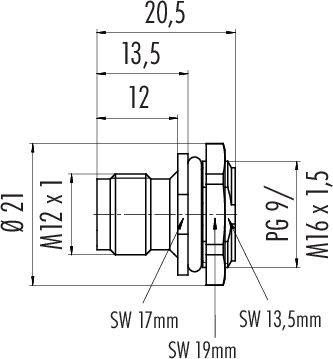

Dessin technique d'un composant avec dimensions : Diamètre Ø21, Longueur 20,5 mm, Filetages M12x1 et M16x1,5, Largeurs de clé SW 17, 19, 13,5 mm.

Image cylindrique percée de cinq trous répartis uniformément. Un angle de 45 degrés est indiqué en haut à droite.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

embase mâle

Coté A

M12

Coté de raccordement B

M12

Nombre de pôles

Fiche technique (PDF)

Livraison avant le ven. 18 septembre

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (5,83 € / unité(s))

5,83 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

86 4331 1002 00004 série 763

Connecteur à bride M12-A
Nombre de pôles : 4
non blindé
À souder
IP68
UL
M16x1,5

Nos services :

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : > 10⁸ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PA
Matériau de verrouillage : plastique
Type de montage : montage sur boîtier

Type d'emballage: Single

Type: 86 4331 1002 00004

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: embase mâle

Coté A: M12

Coté de raccordement B: M12

Nombre de pôles: 4

Tension nominale: 250 V

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.34 mm²

Connexion: à souder

Type de filetage côté du raccordement: M16

Codification: A

Matériau du contact: CuZn

Revêtement du contact: Au (or)

: IP68

Type de fermeture: à vis

Référence fabricant: 86 4331 1002 00004-20

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Variantes(Les prix s'entendent HT hors frais de port)

Type

Norme de connecteur

Courant nominal - arrondi

Forme

Nombre de pôles

Tension nominale

Type de filetage côté du raccordement

binder 09 0381 81 08-20 Connecteur non confectionné pour capteurs/actionneurs M12 embase mâle Nombre de pôles: 8 1 pc(s) Piece

Code produit :3216600

09 0381 81 08

Connectique Sensorik

1.5 A

embase mâle

30 V

M12

binder 09 0431 212 04-20 Connecteur non confectionné pour capteurs/actionneurs M12 embase mâle Nombre de pôles: 4 1 pc(s) Piece

Code produit :3216601

09 0431 212 04

Connectique Sensorik

embase mâle

M12

binder 09 0435 87 04-20 Connecteur non confectionné pour capteurs/actionneurs PG11 embase mâle Nombre de pôles: 4 1 pc(s)

Code produit :3216614

09 0435 87 04

4 A

embase mâle

250 V

PG11

binder 09 0437 87 05-20 Connecteur non confectionné pour capteurs/actionneurs PG11 embase mâle Nombre de pôles: 5 1 pc(s)

Code produit :3216616

09 0437 87 05

Connectique Sensorik

4 A

embase mâle

60 V

PG11

binder 09 3432 92 04-20 Connecteur non confectionné pour capteurs/actionneurs M12 femelle, droit, embase femelle Nombre de pôles: 4 1 pc(s)

Code produit :3216639

09 3432 92 04

Connectique Sensorik

4 A

femelle, droitembase femelle

250 V

M12

binder 09 3442 92 05-20 Connecteur non confectionné pour capteurs/actionneurs femelle, droit, embase femelle Nombre de pôles: 5 1 pc(s)

Code produit :3216642

09 3442 92 05

Connectique Sensorik

4 A

femelle, droitembase femelle

60 V

binder 09 3491 969 12-20 Connecteur non confectionné pour capteurs/actionneurs M12 x 1 embase mâle Nombre de pôles: 12 1 pc(s) Piece

Code produit :3216643

09 3491 969 12

Connectique Sensorik

1.5 A

embase mâle

30 V

M12 x 1

binder 70 3441 287 05-20 Connecteur non confectionné pour capteurs/actionneurs M12 embase mâle 0.5 m Nombre de pôles: 5 1 pc(s)

Code produit :3216661

70 3441 287 05

Connectique Sensorik

4 A

embase mâle

60 V

M12

binder 70 3441 785 05-20 Connecteur non confectionné pour capteurs/actionneurs M16 embase mâle 0.5 m Nombre de pôles: 5 1 pc(s)

Code produit :3216662

70 3441 785 05

4 A

embase mâle

60 V

M16

binder 70 3442 287 05-20 Connecteur non confectionné pour capteurs/actionneurs M12 femelle, droit, embase femelle 0.5 m Nombre de pôles: 5 1 pc(s)

Code produit :3216663

70 3442 287 05

4 A

femelle, droitembase femelle

60 V

M12

Documents et téléchargements

Fiche technique

Fiche technique 3218439 binder 86 4331 1002 00004-20 Connecteur non confectionné pour capteurs/actionneurs M16 embase mâle Nombre de pôles: 4 1

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3218439 binder 86 4331 1002 00004-20 Connecteur non confectionné pour capteurs/actionneurs M16 embase mâle Nombre de pôles: 4 1

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA
