binder 86 4331 1002 00005-20 Connecteur non confectionné pour capteurs/actionneurs M16 embase mâle Nombre de pôles: 5 1

Une fiche noire, ronde, avec trois contacts dorés, un filetage extérieur et un écrou hexagonal, adaptée pour une connexion électrique.

Photo non contractuelle

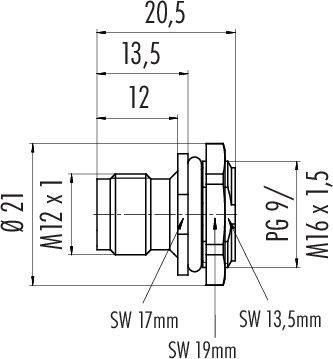

Dessin technique d'un connecteur : Dimensions en millimètres, diamètre principal 21 mm, longueur 20,5 mm, avec indications de filetage.

'Diagramme d'un connecteur DIN à 5 broches, montrant la disposition des broches dans le sens des aiguilles d'une montre, numérotées de 1 à 5, avec un angle de 45°.'

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

embase mâle

Coté A

M12

Nombre de pôles

Tension nominale

60 V

Fiche technique (PDF)

Livraison avant le mer. 18 novembre 2026

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (6,24 € / unité(s))

6,24 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

86 4331 1002 00005 série 763

Connecteur à bride M12-A
Nombre de pôles : 5
non blindé
À souder
IP68
UL
M16x1,5

Nos services :

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : > 10⁸ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PA
Matériau de verrouillage : plastique
Type de montage : montage sur boîtier

Type: 86 4331 1002 00005

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: embase mâle

Coté A: M12

Nombre de pôles: 5

Tension nominale: 60 V

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.34 mm²

Connexion: à souder

Type de filetage côté du raccordement: M16

Type de filetage connexion des câbles et montage: M16

Codification: A

Matériau du contact: CuZn

Revêtement du contact: Au (or)

: IP68

Type de fermeture: à vis

Référence fabricant: 86 4331 1002 00005-20

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Variantes(Les prix s'entendent HT hors frais de port)

Type

Norme de connecteur

Courant nominal - arrondi

Forme

Nombre de pôles

Tension nominale

Type de filetage côté du raccordement

binder 09 0381 81 08-20 Connecteur non confectionné pour capteurs/actionneurs M12 embase mâle Nombre de pôles: 8 1 pc(s) Piece

Code produit :3216600

09 0381 81 08

Connectique Sensorik

1.5 A

embase mâle

30 V

M12

binder 09 0431 212 04-20 Connecteur non confectionné pour capteurs/actionneurs M12 embase mâle Nombre de pôles: 4 1 pc(s) Piece

Code produit :3216601

09 0431 212 04

Connectique Sensorik

embase mâle

M12

binder 09 0435 87 04-20 Connecteur non confectionné pour capteurs/actionneurs PG11 embase mâle Nombre de pôles: 4 1 pc(s)

Code produit :3216614

09 0435 87 04

4 A

embase mâle

250 V

PG11

binder 09 0437 87 05-20 Connecteur non confectionné pour capteurs/actionneurs PG11 embase mâle Nombre de pôles: 5 1 pc(s)

Code produit :3216616

09 0437 87 05

Connectique Sensorik

4 A

embase mâle

60 V

PG11

binder 09 3432 92 04-20 Connecteur non confectionné pour capteurs/actionneurs M12 femelle, droit, embase femelle Nombre de pôles: 4 1 pc(s)

Code produit :3216639

09 3432 92 04

Connectique Sensorik

4 A

femelle, droitembase femelle

250 V

M12

binder 09 3442 92 05-20 Connecteur non confectionné pour capteurs/actionneurs femelle, droit, embase femelle Nombre de pôles: 5 1 pc(s)

Code produit :3216642

09 3442 92 05

Connectique Sensorik

4 A

femelle, droitembase femelle

60 V

binder 09 3491 969 12-20 Connecteur non confectionné pour capteurs/actionneurs M12 x 1 embase mâle Nombre de pôles: 12 1 pc(s) Piece

Code produit :3216643

09 3491 969 12

Connectique Sensorik

1.5 A

embase mâle

30 V

M12 x 1

binder 70 3441 287 05-20 Connecteur non confectionné pour capteurs/actionneurs M12 embase mâle 0.5 m Nombre de pôles: 5 1 pc(s)

Code produit :3216661

70 3441 287 05

Connectique Sensorik

4 A

embase mâle

60 V

M12

binder 70 3441 785 05-20 Connecteur non confectionné pour capteurs/actionneurs M16 embase mâle 0.5 m Nombre de pôles: 5 1 pc(s)

Code produit :3216662

70 3441 785 05

4 A

embase mâle

60 V

M16

binder 70 3442 287 05-20 Connecteur non confectionné pour capteurs/actionneurs M12 femelle, droit, embase femelle 0.5 m Nombre de pôles: 5 1 pc(s)

Code produit :3216663

70 3442 287 05

4 A

femelle, droitembase femelle

60 V

M12

Documents et téléchargements

Fiche technique

Fiche technique 3218440 binder 86 4331 1002 00005-20 Connecteur non confectionné pour capteurs/actionneurs M16 embase mâle Nombre de pôles: 5 1

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3218440 binder 86 4331 1002 00005-20 Connecteur non confectionné pour capteurs/actionneurs M16 embase mâle Nombre de pôles: 5 1

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA

Ce texte a été traduit par une machine.
