binder 86 6119 1100 00008-20 Connecteur non confectionné pour capteurs/actionneurs M8 embase mâle Nombre de pôles: 8 1 p

Connecteur métallique avec six broches de contact dorées et trois fils de raccordement, adapté aux applications électroniques.

Photo non contractuelle

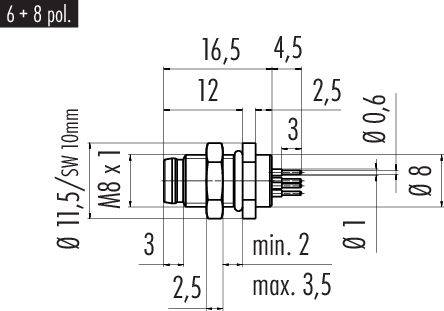

Dessin technique d'un connecteur avec les dimensions et les annotations en millimètres. Caractéristiques principales : longueur de 16,5 mm, filetage M8.

Diagramme d'un connecteur à 8 broches, numéroté de 1 à 8.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

embase mâle

Norme de connecteur

Connectique Sensorik

Coté A

Nombre de pôles

Fiche technique (PDF)

Livraison avant le mer. 23 septembre

49 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (24,16 € / unité(s))

24,16 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

86 6119 1100 série 00008 718

Connecteur à bride M8
Nombre de pôles : 8
non blindé
Soudage au trempé
IP67
vissable par l'avant

Nos services :

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance intérieure: 3 mΩ
Groupe de matériaux isolants : II
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PA
Type de montage : montage sur boîtier

Type: 86 6119 1100 00008

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: embase mâle

Norme de connecteur: Connectique Sensorik

Coté A: M8

Nombre de pôles: 8

Tension nominale: 30 V

Courant nominal: 1.5 A

Courant nominal - arrondi: 1.5 A

Connexion: à souder

Type de filetage côté du raccordement: M8

Matériau du contact: CuZn

Revêtement du contact: Au (or)

Type de montage capteur/actionneur: Montage sur face arrière

: IP67

Type de fermeture: à vis

Référence fabricant: 86 6119 1100 00008-20

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Variantes(Les prix s'entendent HT hors frais de port)

Type

Courant nominal - arrondi

Forme

Type de fermeture

Nombre de pôles

Tension nominale

Type de filetage côté du raccordement

binder 09 3389 00 04-20 Connecteur non confectionné pour capteurs/actionneurs M8 mâle, droit Nombre de pôles: 4 1 pc(s)

Code produit :3216634

09 3389 00 04

4 A

mâle, droit

Snap-in

60 V

binder 09 3411 00 03-20 Connecteur non confectionné pour capteurs/actionneurs M8 mâle, droit Nombre de pôles: 3 1 pc(s) Piece

Code produit :3216635

09 3411 00 03

4 A

mâle, droit

Snap-in

60 V

binder 09 3411 40 03-20 Connecteur non confectionné pour capteurs/actionneurs M8 mâle, droit Nombre de pôles: 3 1 pc(s) Piece

Code produit :3216636

09 3411 40 03

4 A

mâle, droit

Snap-in

10 V30 V

binder 70 3420 005 04-20 Connecteur non confectionné pour capteurs/actionneurs femelle, droit 0.5 m Nombre de pôles: 4 1 pc(s)

Code produit :3216659

70 3420 005 04

4 A

femelle, droit

à vis

30 V

binder 70 3421 005 04-20 Connecteur non confectionné pour capteurs/actionneurs M8 embase mâle 0.5 m Nombre de pôles: 4 1 pc(s)

Code produit :3216660

70 3421 005 04

4 A

embase mâle

à vis

30 V

binder 76 6018 0111 00003-0200-20 Connecteur non confectionné pour capteurs/actionneurs M8 femelle, droit Nombre de pôles: 3 1 pc(s)

Code produit :3216850

76 6018 0111 00003-0200

4 A

femelle, droit

Snap-in

60 V

binder 76 6018 0111 00004-0200-20 Connecteur non confectionné pour capteurs/actionneurs M8 femelle, droit Nombre de pôles: 4 1 pc(s)

Code produit :3216851

76 6018 0111 00004-0200

4 A

femelle, droit

Snap-in

60 V

binder 76 6018 0111 00006-0200-20 Connecteur non confectionné pour capteurs/actionneurs M8 femelle, droit Nombre de pôles: 6 1 pc(s)

Code produit :3216852

76 6018 0111 00006-0200

1.5 A

femelle, droit

à vis

30 V

binder 76 6018 0111 00008-0200-20 Connecteur non confectionné pour capteurs/actionneurs M8 femelle, droit Nombre de pôles: 8 1 pc(s)

Code produit :3216853

76 6018 0111 00008-0200

1.5 A

femelle, droit

à vis

30 V

binder 76 6019 0111 00003-0200-20 Connecteur non confectionné pour capteurs/actionneurs M8 embase mâle Nombre de pôles: 3 1 pc(s)

Code produit :3216854

76 6019 0111 00003-0200

4 A

embase mâle

Snap-in

60 V

Documents et téléchargements

Fiche technique

Fiche technique 3218464 binder 86 6119 1100 00008-20 Connecteur non confectionné pour capteurs/actionneurs M8 embase mâle Nombre de pôles: 8 1 p

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3218464 binder 86 6119 1100 00008-20 Connecteur non confectionné pour capteurs/actionneurs M8 embase mâle Nombre de pôles: 8 1 p

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA

Ce texte a été traduit par une machine.
