Name: binder 99 0162 12 14-20 Prise coudée femelle, coudé Nombre total de pôles: 14 Série (connecteur rond): 682 1 pc(s)
Brand: binder
SKU: 3215622
Availability: InStock

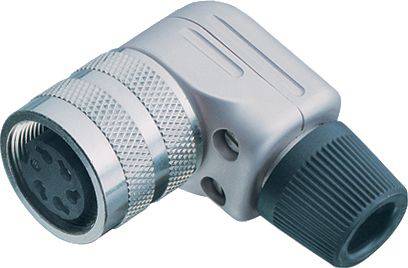

'Fiche métallique avec boîtier coudé et poignée en plastique nervurée, adaptée aux connexions industrielles.'

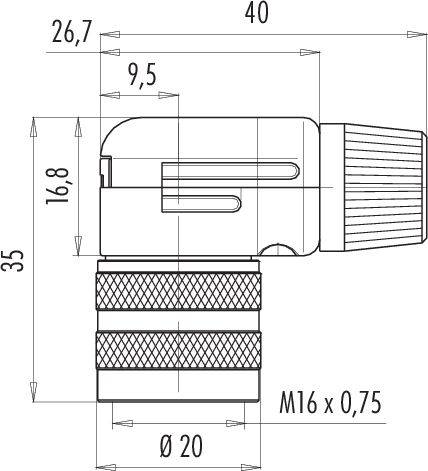

Dessin technique d'une prise, vue latérale, avec dimensions détaillées : longueur totale 40 mm, diamètre inférieur 20 mm, filetage M16 x 0,75.

Diagramme d'une connexion à fiche avec neuf broches, où les lettres G, R, E, S, O, J, T, N et C sont respectivement attribuées à une broche.

1/3

Photo non contractuelle

Type de produit

Prise coudée

Forme

femelle, coudé

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

270 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (33,33 € / unité(s))

33,33 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

99 0162 12 14 série 682

Prise coudée M16 IP40
Nombre de pôles : 14
6,0 - 8,0 mm
peut être blindé
À souder
IP40

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : I
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Passe-câble : 6,0 - 8,0 mm
Type de montage : montage sur câble

Type: 99 0162 12 14

Type de produit: Prise coudée

Forme: femelle, coudé

Nombre total de pôles: 14

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 3 A

Courant nominal - arrondi: 3 A

Fermeture: vis

Tension nominale: 60 V

Matériau du contact: CuSn

Matériau boîtier: zinc moulé sous pression nickelé

: AWG 24

Référence fabricant: 99 0162 12 14-20

Nombre de pôles: 14

Section max.: 0.25 mm²

Gamme de section: 0.25 mm² (max)

Conforme à la norme RoHS: oui

: IP40

Série: 682

Documents et téléchargements

Fiche technique

Fiche technique 3215622 binder 99 0162 12 14-20 Prise coudée femelle, coudé Nombre total de pôles: 14 Série (connecteur rond): 682 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215622 binder 99 0162 12 14-20 Prise coudée femelle, coudé Nombre total de pôles: 14 Série (connecteur rond): 682 1 pc(s)

Description

Ces sept séries de connecteurs cylindriques miniatures sont adaptés à une large gamme d'applications grâce à un large choix de systèmes de verrouillage, d'ordres de contact, de types de protection IP et de connecteurs. Les clients peuvent choisir entre un verrouillage Push-pull, Snap-in, baïonnette et M16. Selon la série, des connecteurs de 2 à 24 contacts sont disponibles en version câble ou à bride. Les types de raccordement sont les cosses à sertir, à souder par immersion, à visser et à souder, les torons et les câbles moulés. Comme tous les Binder, ces connecteurs miniatures sont fabriqués à partir de matériaux de haute qualité pour une longue durée de vie et une grande fiabilité. De nombreuses sont homologuées UL et VDE, certaines sont conformes ASIG.

Propriétés :

• Indice de protection IP40, IP67, IP67 ou IP68
• 2 à 24 pôles
• Versions de câble droites et coudées
• Modèles à bride
• Contacts en laiton et en bronze plaqués or ou argent
• 1000 cycles d'accouplement et plus
• Plusieurs systèmes de verrouillage, y compris baïonnette, Snap-in et M16

Ce texte a été traduit par une machine.
