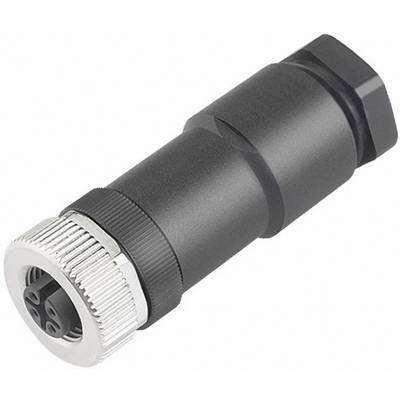

Photo non contractuelle

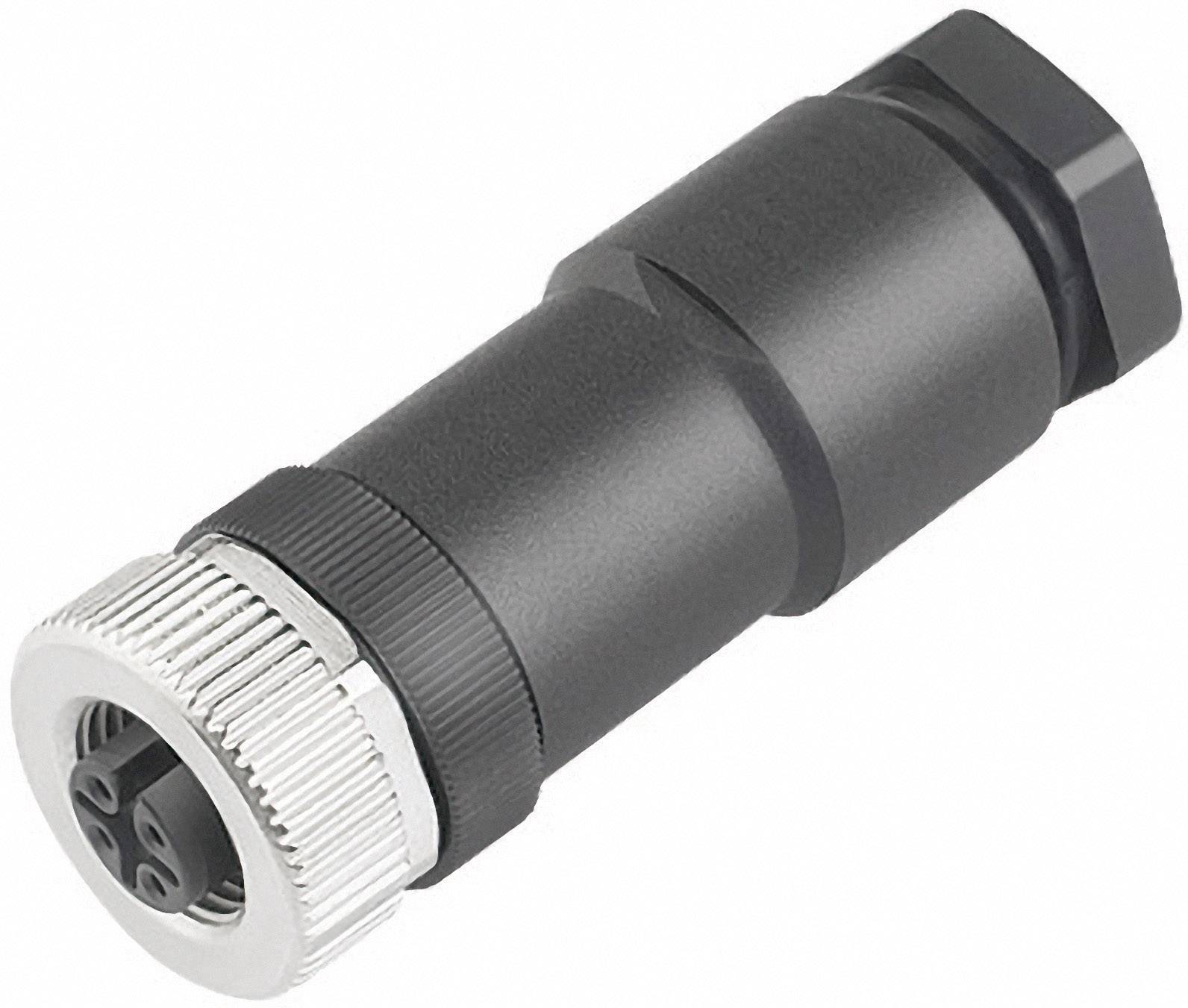

Photo non contractuelle
binder 99-0436-19-05 Cosse cylindrique mâle femelle, droit Nombre total de pôles: 5 Série (connecteur rond): 763 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Cosse cylindrique mâle
Forme
femelle, droit
Nombre total de pôles
5
Connexion
raccord à vis
Contenu
1 pc(s)
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
20,83 €
3
4% = 0,91 €
19,92 €
5
6% = 1,27 €
19,56 €
10
7% = 1,51 €
19,32 €
25
9% = 1,79 €
19,04 €
50
10% = 2,09 €
18,74 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (20,83 € / unité(s))
20,83 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type
99-0436-19-05
- Type de produit
Cosse cylindrique mâle
- Forme
femelle, droit
- Nombre total de pôles
5
- Connexion
raccord à vis
- Contenu
1 pc(s)
- Température max.
+125 °C
- Courant nominal
16 A
- Température min.
-40 °C
- Courant nominal - arrondi
16 A
- Tension nominale
400 V
- Matériau du contact
Au
- Ø câble max.
10 mm
- Diam. câble (min.)
8 mm
18
- Angle de raccordement
180°
- Référence fabricant
99-0436-19-05
- Gamme de Ø de câble
8 - 10 mm
- Nombre de pôles
5
- Section max.
1.5 mm²
- Gamme de section
1.5 mm² (max)
IP67
- Série
763
- Taille
M12
Documents et téléchargements
Fiche technique
Fiche technique 567963 binder 99-0436-19-05 Cosse cylindrique mâle femelle, droit Nombre total de pôles: 5 Série (connecteur rond): 763 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 567963 binder 99-0436-19-05 Cosse cylindrique mâle femelle, droit Nombre total de pôles: 5 Série (connecteur rond): 763 1 pc(s)
Description
Il n'était pas possible auparavant de brancher un câble Power à un connecteur M12 confectionnable parce que les bornes n'étaient dimensionnées que jusqu'à 0,75 mm² et le passage de câble terminait à 8 mm. Ces nouvelles versions peuvent être serties de cosses de 1,5 mm² max. et le diamètre du câble peut être étanchéisé jusqu'à 10 mm. C'est pour cela qu'il est possible de transmettre 8 A par contact à une température ambiante de 40°C. Pour réduire la résistance de passage et la perte de chaleur, les contacts sont recouverts d'or. Les connecteurs sont compatibles avec toutes les versions à 4 et 5 broches en codage A selon DIN EN61076–2–101.
