binder 99 0486 282 08-20 Connecteur non confectionné pour capteurs/actionneurs M12 femelle, droit Nombre de pôles: 8 1 p

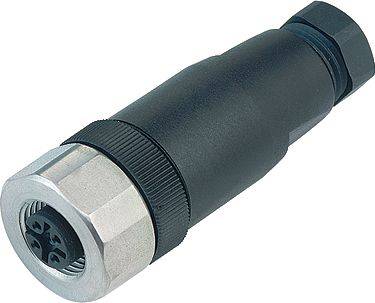

Un connecteur métallique noir à broches multiples, adapté aux applications industrielles.

Photo non contractuelle

Dessin technique d'une fiche cylindrique avec dimensions : diamètre 20 mm, longueur d'environ 54 mm, filetage M12 x 1, largeur de clé 18 mm.

Une fiche électrique avec huit broches numérotées, disposées de manière circulaire, une flèche indiquant un angle de 45 degrés.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

femelle, droit

Coté A

M12

Nombre de pôles

Tension nominale

30 V

Fiche technique (PDF)

Livraison avant le jeu. 10 septembre

91 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (37,49 € / unité(s))

40,83 €

-8 %

37,49 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

99 0486 282 08 série 713

Prise de câble M12-A.
Nombre de pôles : 8
6,0 - 8,0 mm
non blindé
borne à vis
IP67
UL

Nos services :

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : > 10⁸ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PA
Matériau de verrouillage : acier inoxydable
Passe-câble : 6,0 - 8,0 mm
Type de montage : montage sur câble

Type d'emballage: Piece

Type: 99 0486 282 08

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: femelle, droit

Coté A: M12

Nombre de pôles: 8

Tension nominale: 30 V

Courant nominal: 1.5 A

Courant nominal - arrondi: 1.5 A

Section de raccordement (max.): 0.50 mm²

Connexion: borne à vis

Type de filetage côté du raccordement: M12

Type de filetage connexion des câbles et montage: M12

Codification: A

Matériau du contact: CuSn

Revêtement du contact: Au (or)

: IP67

Type de fermeture: à vis

Référence fabricant: 99 0486 282 08-20

Contenu: 1 pc(s)

Ø câble max.: 8.0 mm

Diam. câble (min.): 6.0 mm

Gamme de Ø de câble: 6.0 - 8.0 mm

Conforme à la norme RoHS: oui

Variantes(Les prix s'entendent HT hors frais de port)

Type

Courant nominal - arrondi

Forme

Nombre de pôles

Tension nominale

binder 09 0381 274 08-20 Connecteur non confectionné pour capteurs/actionneurs mâle, droit Nombre de pôles: 8 1 pc(s)

Code produit :3216599

09 0381 274 08

2 A

mâle, droit

30 V

binder 09 0431 216 04-20 Connecteur non confectionné pour capteurs/actionneurs M12 mâle, droit Nombre de pôles: 4 1 pc(s) Piece

Code produit :3216602

09 0431 216 04

4 A

mâle, droit

250 V

binder 09 0431 474 04-20 Connecteur non confectionné pour capteurs/actionneurs mâle, droit Nombre de pôles: 4 1 pc(s)

Code produit :3216603

09 0431 474 04

4 A

mâle, droit

250 V

binder 09 0431 70 04-20 Connecteur non confectionné pour capteurs/actionneurs mâle, droit Nombre de pôles: 4 1 pc(s)

Code produit :3216604

09 0431 70 04

4 A

mâle, droit

250 V

binder 09 0431 71 04-20 Connecteur non confectionné pour capteurs/actionneurs M12 mâle, droit Nombre de pôles: 4 1 pc(s)

Code produit :3216605

09 0431 71 04

4 A

mâle, droit

250 V

binder 09 0431 73 04-20 Connecteur non confectionné pour capteurs/actionneurs M12 mâle, droit Nombre de pôles: 4 1 pc(s)

Code produit :3216606

09 0431 73 04

4 A

mâle, droit

250 V

binder 09 0431 74 04-20 Connecteur non confectionné pour capteurs/actionneurs M12 mâle, droit Nombre de pôles: 4 1 pc(s)

Code produit :3216607

09 0431 74 04

4 A

mâle, droit

250 V

binder 09 0431 76 04-20 Connecteur non confectionné pour capteurs/actionneurs mâle, droit Nombre de pôles: 4 1 pc(s)

Code produit :3216608

09 0431 76 04

4 A

mâle, droit

250 V

binder 09 0433 216 05-20 Connecteur non confectionné pour capteurs/actionneurs mâle, droit Nombre de pôles: 5 1 pc(s)

Code produit :3216610

09 0433 216 05

4 A

mâle, droit

60 V

binder 09 0433 474 05-20 Connecteur non confectionné pour capteurs/actionneurs mâle, droit Nombre de pôles: 5 1 pc(s)

Code produit :3216611

09 0433 474 05

4 A

mâle, droit

60 V

Documents et téléchargements

Fiche technique

Fiche technique 3218610 binder 99 0486 282 08-20 Connecteur non confectionné pour capteurs/actionneurs M12 femelle, droit Nombre de pôles: 8 1 p

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA

Ce texte a été traduit par une machine.
