Name: binder 99 0690 19 04-20 Connecteur rond femelle, droit Nombre total de pôles: 4 + PE Série (connecteur rond): 814 1 pc(s
Brand: binder
SKU: 3215846
Availability: InStock

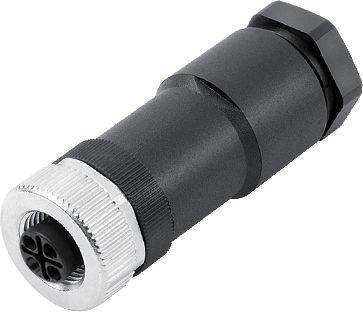

Connecteur cylindrique noir avec embout fileté argenté à l'extrémité. Adapté pour les connexions électroniques.

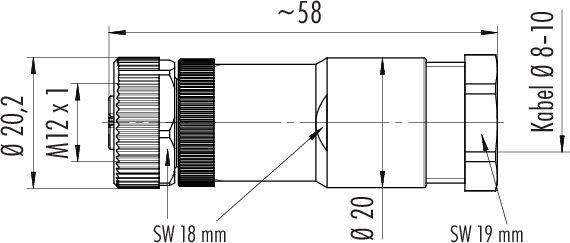

Dessin technique d'un connecteur cylindrique. Dimensions : longueur environ 58 mm, diamètre 20 mm, diamètre du câble 8-10 mm, filetage M12 x 1.

'Symbole électrique de circuit, montrant des connexions de piste dans une disposition circulaire, numérotées de 1 à 3 avec un symbole de mise à la terre.'

1/3

Photo non contractuelle

Type de produit

Connecteur rond

Forme

femelle, droit

Nombre total de pôles

4 + PE

Connexion

borne à vis

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

145 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (20,83 € / unité(s))

20,83 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

99 0690 19 04 série 814

Prise de câble M12-S
Nombre de pôles : 3+PE
8.0 à 10.0 mm
non blindé
borne à vis
IP67
UL
VDE

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance de passage : ≤ 5 mΩ
Groupe d'isolants: III
Catégorie de surtension III
Degré de pollution : 3
Matériau du corps de contact : PA
Passage de câble : 8.0 - 10.0 mm
Type de montage : montage sur câble

Type: 99 0690 19 04

Type de produit: Connecteur rond

Forme: femelle, droit

Nombre total de pôles: 4 + PE

Connexion: borne à vis

Contenu: 1 pc(s)

Courant nominal: 12 A

Courant nominal - arrondi: 12 A

Fermeture: vis

Contact séquentiel (PE): oui

Tension nominale: 630 V

Matériau du contact: CuZn

Matériau boîtier: PA

: AWG 16 / AWG 14

Référence fabricant: 99 0690 19 04-20

Nombre de pôles: 4

Section max.: 1.50 mm²

Gamme de section: 1.50 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 814

Documents et téléchargements

Fiche technique

Fiche technique 3215846 binder 99 0690 19 04-20 Connecteur rond femelle, droit Nombre total de pôles: 4 + PE Série (connecteur rond): 814 1 pc(s

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215846 binder 99 0690 19 04-20 Connecteur rond femelle, droit Nombre total de pôles: 4 + PE Série (connecteur rond): 814 1 pc(s

Description

Les connecteurs de puissance sont utilisés pour alimenter les moteurs AC, les entraînements et les commutateurs de moteur à des tensions élevées pendant de longues périodes, mais également pour les applications à basse tension telles que les composants Ethernet bus de terrain et les appareils réseau. Il s'agit principalement de connecteurs cylindriques M12, M18 et 7/8" qui peuvent être configurés par le client en fonction de la zone d'utilisation. Les connecteurs M12 avec codage K et S peuvent être utilisés jusqu'à une tension de mesure de 630 V AC.

Propriétés :

• 9 séries de produits
• Divers systèmes de verrouillage, dont M12, M18 et 7/8\"
• Codage, y compris M12 - S, -K, -T, -L et -US
• Indice de protection IP20 à IP69K
• 2 à 8 contacts, dont 2+PE, 3+PE et 4+PE
• Blindé et blindé
• Boîtier PUR et PVC
• Longueurs de câble de 0,5 m à 10 M.

Ce texte a été traduit par une machine.

Description

Quel type de connecteur rond cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

TRU COMPONENTS TC-13895632 Connecteur rond mâle, Contact femelle Nombre total de pôles: 2 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

TRU COMPONENTS TC-13895648 Connecteur rond mâle, Contact femelle Nombre total de pôles: 6 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

TRU COMPONENTS 1229336 Connecteur circulaire confectionné femelle, droit, embase mâle Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

14,16 €^*

TRU COMPONENTS TC-13895636 Connecteur rond mâle, Contact femelle Nombre total de pôles: 3 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

Connecteur de câble mâle, droit 2 pôles 13 A 250 V/AC IP68 Weipu SP1310 / P 2 I

Conrad Electronic

3,58 €^*

TE Connectivity 0462-209-16141 Contact unique pour connecteurs circulaires femelle, droit Série (connecteur rond): DT 1

Conrad Electronic

0,71 €^*

TRU COMPONENTS 739653 Connecteur circulaire confectionné mâle, droit, femelle, droit Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

5,83 €^*

Connecteur pour montage en facade embase mâle 3 pôles 13 A 250 V/AC IP68 Weipu SP1312 / P 3

Conrad Electronic

4,16 €^*

Connecteur de câble mâle, droit 3 pôles 13 A 250 V/AC IP68 Weipu SP1310 / P 3 I

Conrad Electronic

3,58 €^*

connecteur de cable mâle, droit 4 pôles 5 A 200 V/AC IP68 Weipu SP1310 / P 4 I

Conrad Electronic

3,58 €^*

connecteur de cable femelle, droit 3 pôles 13 A 250 V/AC IP68 Weipu SP1310 / S 3 I

Conrad Electronic

3,58 €^*

TRU COMPONENTS 1168962 Connecteur circulaire confectionné mâle, droit, femelle, droit Nombre total de pôles: 2 1 pc(s)

Conrad Electronic

7,91 €^*

Connecteur de cable circulaire mâle, droit Ø 12 2 pôles 250 V/AC 13 A IP67 Push-Pull Weipu SF1210/P2 I

Conrad Electronic

9,16 €^*

circulaire femelle, droit Ø 12 3 pôles 250 V/AC 13 A IP67 Push-Pull Weipu SF1212/S3

Conrad Electronic

6,66 €^*

TRU COMPONENTS TC-13895576 Connecteur rond mâle, Contact femelle Nombre total de pôles: 2 Série (connecteur rond): GX12

Conrad Electronic

3,16 €^*

Capuchon d'étanchéité IP68 Contenu: 1 pc(s) Weipu SP2111

Conrad Electronic

0,50 €^*

TRU COMPONENTS TC-13895624 Connecteur rond mâle, Contact femelle Nombre total de pôles: 9 Série (connecteur rond): GX16

Conrad Electronic

3,99 €^*

TRU COMPONENTS 1094581 Adaptateur pour connecteur circulaire mâle, droit, femelle, droit Nombre total de pôles: 4 1 pc(s

Conrad Electronic

14,16 €^*

binder 09 6491 000 05 Connecteur rond Fiche mâle plate, droite Nombre total de pôles: 4 1 pc(s)

Conrad Electronic

14,16 €^*

Connecteur de câbles HARTING 21038811805 mâle, droit 1 pc(s)

Conrad Electronic

41,66 €^*

binder 09 6492 200 05 Connecteur rond embase femelle Nombre total de pôles: 4 + PE 1 pc(s)

Conrad Electronic

19,16 €^*

Phoenix Contact 1423986 Connecteur à usage intensif Traversée de paroi Nombre total de pôles: 3 + PE Série (connecteur r

Conrad Electronic

9,16 €^*

binder 99 6490 000 05 Connecteur rond femelle, droit Nombre total de pôles: 4 + PE 1 pc(s)

Conrad Electronic

21,66 €^*

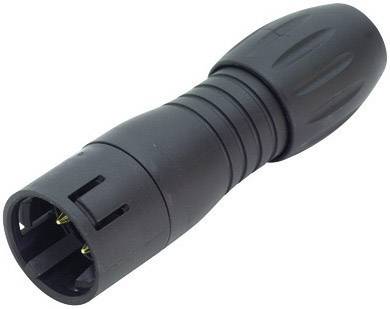

binder 99-9105-00-03 Cosse cylindrique mâle mâle Nombre total de pôles: 3 Série (connecteur rond): 720 1 pc(s)

Conrad Electronic

8,33 €^*

binder 99-9114-00-05 Cosse cylindrique mâle femelle, droit Série (connecteur rond): 720 Nombre total de pôles: 5 1 pc(s)

Conrad Electronic

13,33 €^*

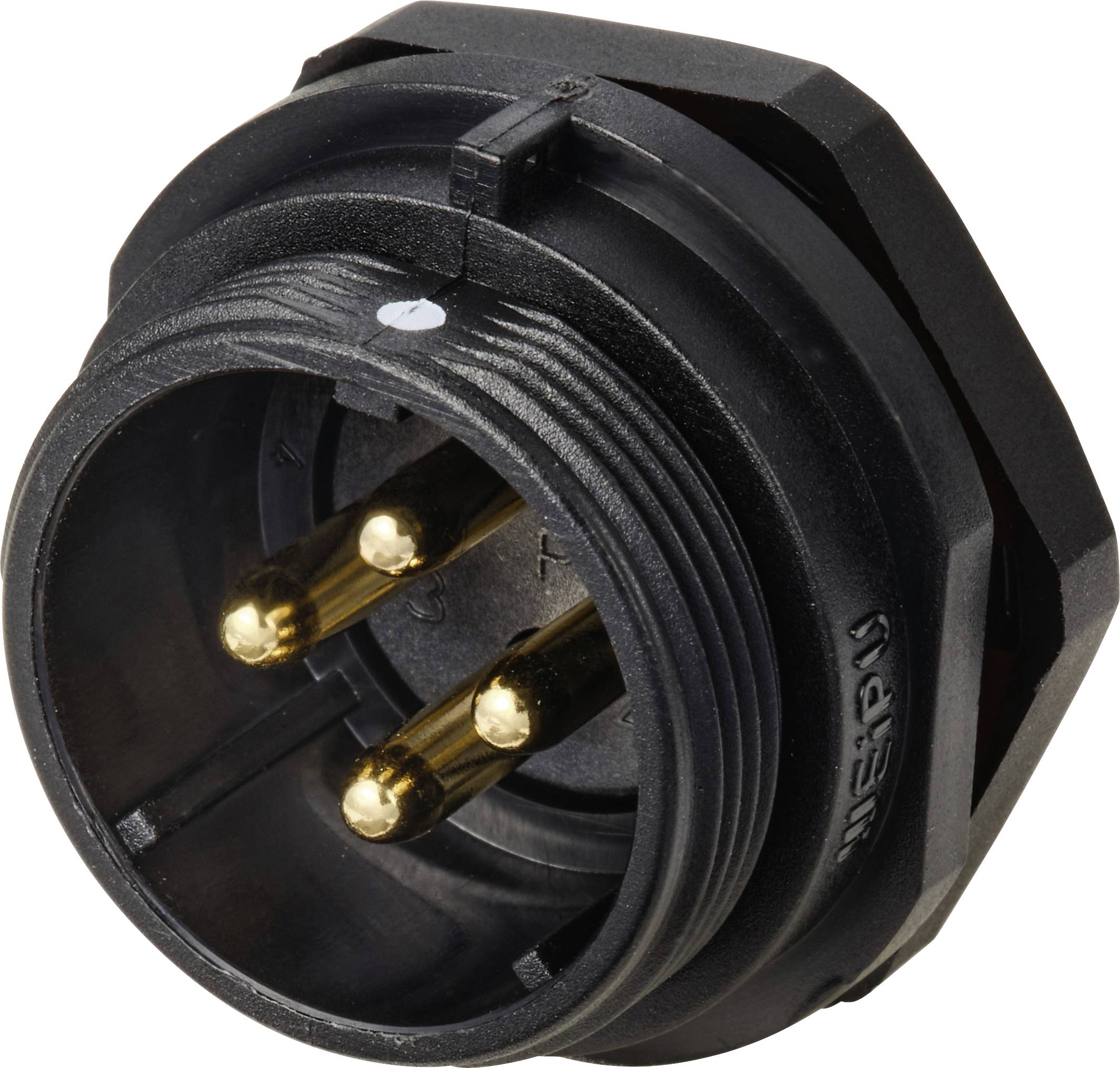

Connecteur pour montage en facade embase mâle 4 pôles 30 A 500 V/AC IP68 Weipu SP2112 / P 4

Conrad Electronic

6,24 €^*

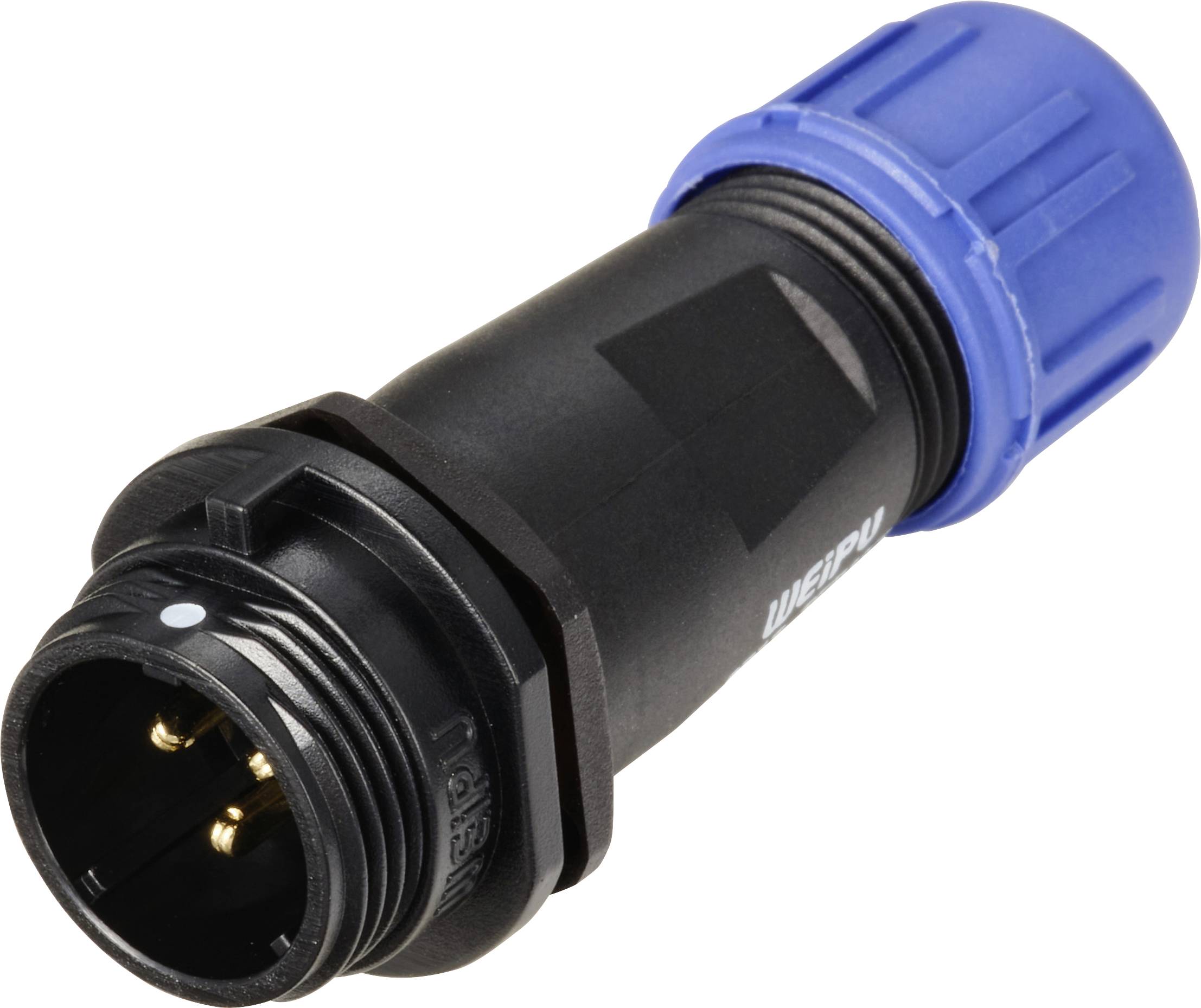

Connecteur de câble mâle, droit In Line 3 pôles 13 A 250 V/AC IP68 Weipu SP1311 / P 3 I
