binder 99 0710 02 05-20 Prise de câble femelle, droit Nombre total de pôles: 5 + PE Série (connecteur rond): 694 1 pc(s)

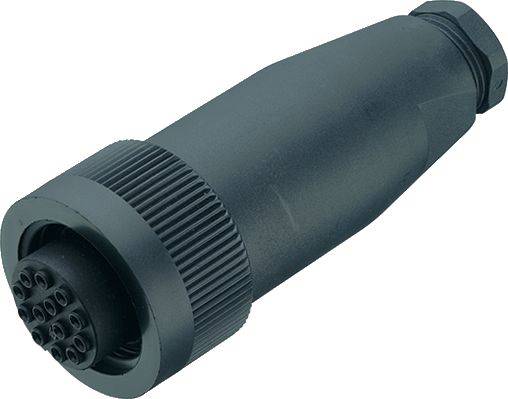

Un connecteur électrique noir avec plusieurs broches de connexion, adapté aux applications industrielles ou techniques.

Photo non contractuelle

Dessin technique d'un composant cylindrique de diamètre 40 mm et de longueur d'environ 100 mm, montrant un profil détaillé et les dimensions.

1/2

Photo non contractuelle

Type de produit

Prise de câble

Forme

femelle, droit

Nombre total de pôles

5 + PE

Connexion

borne à vis

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison avant le jeu. 17 septembre

44 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (43,33 € / unité(s))

43,33 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

99 0710 02 05 série 694

Prise de câble RD30
Nombre de pôles : 4+PE
12.0 - 14.0 mm
non blindé
borne à vis
IP65
ESTI+
VDE

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance de passage : ≤ 5 mΩ
Groupe d'isolants: III
Catégorie de surtension III
Degré de pollution : 3
Matériau du corps de contact : PA (UL94 HB)
Passage de câble : 12.0 - 14.0 mm
Type de montage : montage sur câble

Type: 99 0710 02 05

Type de produit: Prise de câble

Forme: femelle, droit

Nombre total de pôles: 5 + PE

Connexion: borne à vis

Contenu: 1 pc(s)

Courant nominal: 20 A

Courant nominal - arrondi: 20 A

Fermeture: vis

Contact séquentiel (PE): oui

Tension nominale: 400 V

Matériau du contact: CuSn

Matériau boîtier: PA

: AWG 14

Référence fabricant: 99 0710 02 05-20

Nombre de pôles: 5

Section max.: 2.50 mm²

Gamme de section: 2.50 mm² (max)

Conforme à la norme RoHS: oui

: IP65

Série: 694

Variantes(Les prix s'entendent HT hors frais de port)

Type

Courant nominal - arrondi

Connexion

Forme

Contenu

Nombre total de pôles

Type de produit

Tension nominale

binder 99 0710 02 05-20 Prise de câble femelle, droit Nombre total de pôles: 5 + PE Série (connecteur rond): 694 1 pc(s)

Code produit :3215857

Ce produit

99 0710 02 05

20 A

borne à vis

femelle, droit

1 pc(s)

5 + PE

Prise de câble

400 V

binder Fiche coudée mâle, coudé Nombre total de pôles: 5 + PE Série (connecteur rond): 694 20 pc(s)

Code produit :2561555

99 0709 72 05

20 A

borne à vis

mâle, coudé

20 pc(s)

5 + PE

Fiche coudée

400 V

binder Fiche coudée mâle, coudé Nombre total de pôles: 5 + PE Série (connecteur rond): 694 20 pc(s)

Code produit :2561556

99 0709 73 05

20 A

borne à vis

mâle, coudé

20 pc(s)

5 + PE

Fiche coudée

400 V

binder Fiche mâle de câble mâle, droit Nombre total de pôles: 13 + PE Série (connecteur rond): 694 20 pc(s)

Code produit :2561562

99 0717 02 13

6 A

à souder

mâle, droit

20 pc(s)

13 + PE

Fiche mâle de câble

250 V

binder Fiche coudée mâle, coudé Nombre total de pôles: 13 + PE Série (connecteur rond): 694 20 pc(s)

Code produit :2561564

99 0717 72 13

6 A

à souder

mâle, coudé

20 pc(s)

13 + PE

Fiche coudée

250 V

binder Fiche coudée mâle, coudé Nombre total de pôles: 13 + PE Série (connecteur rond): 694 20 pc(s)

Code produit :2561565

99 0717 73 13

6 A

à souder

mâle, coudé

20 pc(s)

13 + PE

Fiche coudée

250 V

binder Fiche coudée mâle, coudé Nombre total de pôles: 24 Série (connecteur rond): 694 20 pc(s)

Code produit :2561572

99 0737 70 24

3 A

à souder

mâle, coudé

20 pc(s)

Fiche coudée

125 V

binder Fiche coudée mâle, coudé Nombre total de pôles: 24 Série (connecteur rond): 694 20 pc(s)

Code produit :2561573

99 0737 72 24

3 A

à souder

mâle, coudé

20 pc(s)

Fiche coudée

125 V

binder Fiche coudée mâle, coudé Nombre total de pôles: 24 Série (connecteur rond): 694 20 pc(s)

Code produit :2561574

99 0737 73 24

3 A

à souder

mâle, coudé

20 pc(s)

Fiche coudée

125 V

binder 99 0709 02 05-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 5 + PE Série (connecteur rond): 694 1 pc(s)

Code produit :3215853

99 0709 02 05

20 A

borne à vis

mâle, droit

1 pc(s)

5 + PE

Fiche mâle de câble

400 V

Documents et téléchargements

Fiche technique

Fiche technique 3215857 binder 99 0710 02 05-20 Prise de câble femelle, droit Nombre total de pôles: 5 + PE Série (connecteur rond): 694 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215857 binder 99 0710 02 05-20 Prise de câble femelle, droit Nombre total de pôles: 5 + PE Série (connecteur rond): 694 1 pc(s)

Description

Notre gamme de connecteurs Power est adaptée à pratiquement toutes les applications basse et haute tension, des systèmes de sécurité et CCTV aux composants Ethernet bus de terrain et aux moteurs AC et DC. Certains modèles répondent aux exigences des environnements les plus extrêmes, aussi bien à l'intérieur qu'à l'extérieur. Différentes options de connexion sont disponibles, les systèmes de verrouillage à baïonnette, M23, M25 et RD24 sont possibles. Certains modèles sont homologués ESTI+, UL et VDE. Pour étendre le champ d'application, les utilisateurs peuvent choisir entre des modèles de câbles et de brides droits et coudés.

Propriétés :

• 3 à 24 contacts, même avec +PE
• Indice de protection IP40 à IP69K
• Homologation UL, VDE et ESTI+
• Formats de câble et de bride
• Connexion à souder, borne à vis, borne à sertir et câble injecté
• Modèles de pare-blindage

Ce texte a été traduit par une machine.
