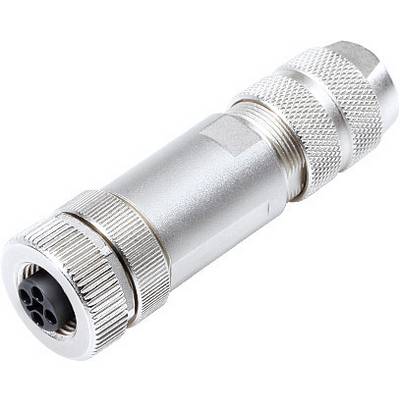

Un connecteur argenté à surface striée, adapté aux applications industrielles.

Photo non contractuelle

Un connecteur argenté à surface striée, adapté aux applications industrielles.

Dessin technique d'un connecteur M12 avec dimensions. Présente des composants détaillés et des mesures en millimètres.

Dessin technique avec plan de perçage : Quatre trous numérotés, reliés par des lignes. À droite, tableau avec les coordonnées X et Y pour chaque trou.

Diamètre du blindage et conducteur intérieur dans des dessins techniques d'un câble coaxial avec des détails sur les dimensions et les éléments de connexion.

Dessin technique d'un connecteur M12 avec des dimensions précises et des détails sur la taille et le filetage. Adapté aux applications industrielles.

Illustration des fiches de câble : En haut, la fiche n°12 avec des détails sur l'isolation et la bande de cuivre. En bas, la fiche n°19 avec des spécifications similaires.

Dessin technique avec quatre trous numérotés de 1 à 4 et tableau : coordonnées X et Y des trous. Le tableau présente les valeurs des économies.

1/7

Photo non contractuelle

Type de produit

Connecteur rond miniature

Forme

femelle, droit

Nombre total de pôles

4

Connexion

raccord à vis

Contenu

1 pc(s)

Fiche technique (PDF)

Deutsch (Deutschland)

binder

Livraison le lun. 14 septembre

9 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (24,99 € / unité(s))

24,99 €

HT

Plus que 9 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type: Binder

Type de produit: Connecteur rond miniature

Forme: femelle, droit

Nombre total de pôles: 4

Connexion: raccord à vis

Contenu: 1 pc(s)

Température max.: +85 °C

Courant nominal: 12 A

Température min.: -40 °C

Courant nominal - arrondi: 12 A

Fermeture: Vis

Tension nominale: 63 V

Matériau du contact: CuZn

Matériau boîtier: PA

: 16

Angle de raccordement: 180°

Référence fabricant: 99 1632 812 04

Nombre de pôles: 4

Section (min.): 1.50 mm²

Gamme de section: 1.50 mm² (min)

Spécificités: codage T
blindable

: IP67

Documents et téléchargements

Fiche technique

Deutsch (Deutschland)

Fiche technique 1664620 binder 99 1632 812 04 Connecteur rond miniature femelle, droit Nombre total de pôles: 4 1 pc(s)
