binder 99 2444 23 05-20 femelle, droit Nombre total de pôles: 5 + PE Série (connecteur rond): 820 1 pc(s)

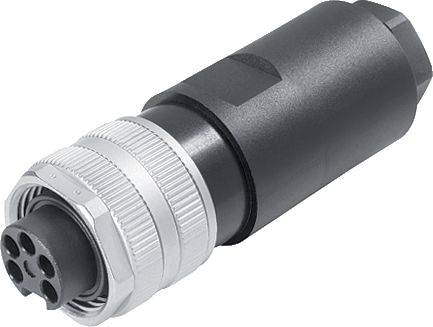

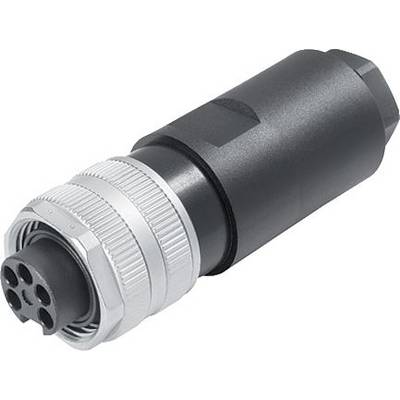

Un connecteur cylindrique noir avec un filetage argenté à l'extrémité avant et plusieurs contacts circulaires.

Photo non contractuelle

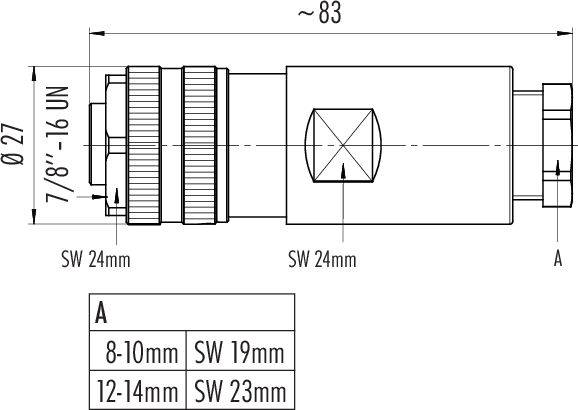

Dessin technique d'un composant cylindrique avec dimensions et filetages ; illustre différentes largeurs de clés et longueurs.

Schéma de brochage d'une fiche DIN 5 broches. Vue des broches avec repères de masse et autres broches. Vue de dessus.

1/3

Photo non contractuelle

Forme

femelle, droit

Nombre total de pôles

5 + PE

Connexion

borne à vis

Contenu

1 pc(s)

Courant nominal - arrondi

9 A

Fiche technique (PDF)

Livraison avant le jeu. 17 septembre

13 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (37,49 € / unité(s))

37,49 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

99 2444 23 05 série 820

7/8"; prise de câble
Nombre de pôles : 4+PE
8.0 à 10.0 mm
non blindé
borne à vis
IP67
UL
VDE

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance de passage : ≤ 5 mΩ
Groupe d'isolants: III
Catégorie de surtension III
Degré de pollution : 3
Matériau du corps de contact : PUR/PA
Matériau de verrouillage : zinc moulé nickelé
Passage de câble : 8.0 - 10.0 mm
Type de montage : montage sur câble

Type: 99 2444 23 05

Forme: femelle, droit

Nombre total de pôles: 5 + PE

Connexion: borne à vis

Contenu: 1 pc(s)

Courant nominal: 9 A

Courant nominal - arrondi: 9 A

Fermeture: vis

Contact séquentiel (PE): oui

Tension nominale: 300 V
600 V

Matériau du contact: CuZn

Matériau boîtier: PBT

: AWG 14

Référence fabricant: 99 2444 23 05-20

Nombre de pôles: 5

Section max.: 2.50 mm²

Gamme de section: 2.50 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 820

Variantes(Les prix s'entendent HT hors frais de port)

Type

Courant nominal - arrondi

Connexion

Forme

Contenu

Nombre total de pôles

Tension nominale

binder 09 2446 100 03-20 femelle, droit, embase femelle Nombre total de pôles: 3 + PE Série (connecteur rond): 820 1 pc(s)

Code produit :3215145

09 2446 100 03

10 A

extrémités de câbles ouvertes

femelle, droitembase femelle

1 pc(s)

3 + PE

300 V600 V

binder 09 2446 180 03-20 femelle, droit, embase femelle Nombre total de pôles: 3 + PE Série (connecteur rond): 820 1 pc(s)

Code produit :3215146

09 2446 180 03

10 A

à souder

femelle, droitembase femelle

1 pc(s)

3 + PE

300 V600 V

binder 09 2446 300 03-20 femelle, droit Nombre total de pôles: 3 + PE Série (connecteur rond): 820 1 pc(s)

Code produit :3215147

09 2446 300 03

10 A

extrémités de câbles ouvertes

femelle, droit

1 pc(s)

3 + PE

300 V600 V

binder 09 2446 310 03-20 femelle, droit Nombre total de pôles: 3 + PE Série (connecteur rond): 820 1 pc(s)

Code produit :3215148

09 2446 310 03

10 A

extrémités de câbles ouvertes

femelle, droit

1 pc(s)

3 + PE

300 V600 V

binder 09 2446 320 03-20 femelle, droit Nombre total de pôles: 3 + PE Série (connecteur rond): 820 1 pc(s)

Code produit :3215149

09 2446 320 03

10 A

extrémités de câbles ouvertes

femelle, droit

1 pc(s)

3 + PE

300 V600 V

binder 09 2446 330 03-20 femelle, droit Nombre total de pôles: 3 + PE Série (connecteur rond): 820 1 pc(s)

Code produit :3215150

09 2446 330 03

10 A

à souder

femelle, droit

1 pc(s)

3 + PE

300 V600 V

binder 09 2447 100 03-20 embase mâle Nombre total de pôles: 3 + PE Série (connecteur rond): 820 1 pc(s)

Code produit :3215151

09 2447 100 03

10 A

extrémités de câbles ouvertes

embase mâle

1 pc(s)

3 + PE

300 V600 V

binder 09 2447 180 03-20 embase mâle Nombre total de pôles: 3 + PE Série (connecteur rond): 820 1 pc(s)

Code produit :3215152

09 2447 180 03

10 A

à souder

embase mâle

1 pc(s)

3 + PE

300 V600 V

binder 09 2447 300 03-20 embase mâle Nombre total de pôles: 3 + PE Série (connecteur rond): 820 1 pc(s)

Code produit :3215153

09 2447 300 03

10 A

extrémités de câbles ouvertes

embase mâle

1 pc(s)

3 + PE

300 V600 V

binder 09 2447 310 03-20 embase mâle Nombre total de pôles: 3 + PE Série (connecteur rond): 820 1 pc(s)

Code produit :3215154

09 2447 310 03

10 A

extrémités de câbles ouvertes

embase mâle

1 pc(s)

3 + PE

300 V600 V

Documents et téléchargements

Fiche technique

Fiche technique 3216087 binder 99 2444 23 05-20 femelle, droit Nombre total de pôles: 5 + PE Série (connecteur rond): 820 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3216087 binder 99 2444 23 05-20 femelle, droit Nombre total de pôles: 5 + PE Série (connecteur rond): 820 1 pc(s)

Description

Les connecteurs de puissance sont utilisés pour alimenter les moteurs AC, les entraînements et les commutateurs de moteur à des tensions élevées pendant de longues périodes, mais également pour les applications à basse tension telles que les composants Ethernet bus de terrain et les appareils réseau. Il s'agit principalement de connecteurs cylindriques M12, M18 et 7/8" qui peuvent être configurés par le client en fonction de la zone d'utilisation. Les connecteurs M12 avec codage K et S peuvent être utilisés jusqu'à une tension de mesure de 630 V AC.

Propriétés :

• 9 séries de produits
• Divers systèmes de verrouillage, dont M12, M18 et 7/8\"
• Codage, y compris M12 - S, -K, -T, -L et -US
• Indice de protection IP20 à IP69K
• 2 à 8 contacts, dont 2+PE, 3+PE et 4+PE
• Blindé et blindé
• Boîtier PUR et PVC
• Longueurs de câble de 0,5 m à 10 M.

Ce texte a été traduit par une machine.
