binder 99 4217 300 07 Connecteur circulaire subminiature mâle, droit Nombre total de pôles: 6 + PE 1 pc(s)

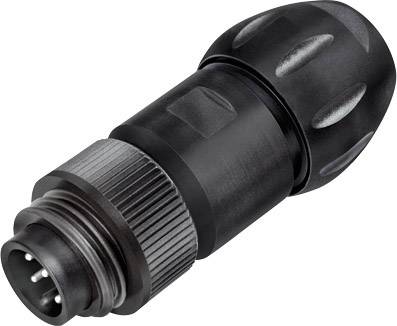

Connecteur électrique cylindrique doté de plusieurs broches métalliques, adapté aux connexions robustes dans les applications industrielles.

Photo non contractuelle

Dessin technique d'un connecteur cylindrique fileté avec trois bornes de raccordement, dimensions en millimètres.

Dessin technique d'un cercle avec un diamètre de 32. Le cercle possède deux lignes de cote : une horizontale et une verticale.

Un diagramme présente les étapes de montage d'un connecteur. Des annotations en allemand expliquent les détails des vis et des câbles.

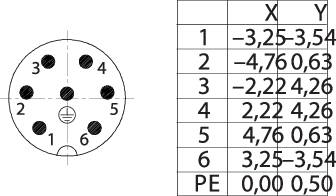

Dessin technique d'un connecteur circulaire avec des contacts numérotés. À côté à droite, un tableau avec les coordonnées X et Y de chaque contact.

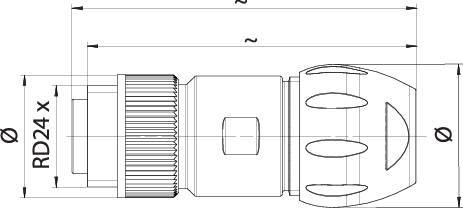

Dessin technique d'un connecteur, vue latérale avec dimensions et détails des composants marqués.

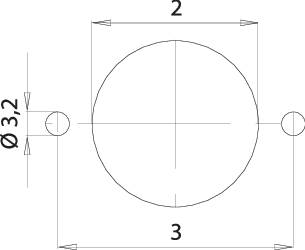

Dessin technique d'un cercle avec un diamètre de 32 unités. Deux axes de coordonnées et des lignes de cotation avec des flèches indiquent les distances.

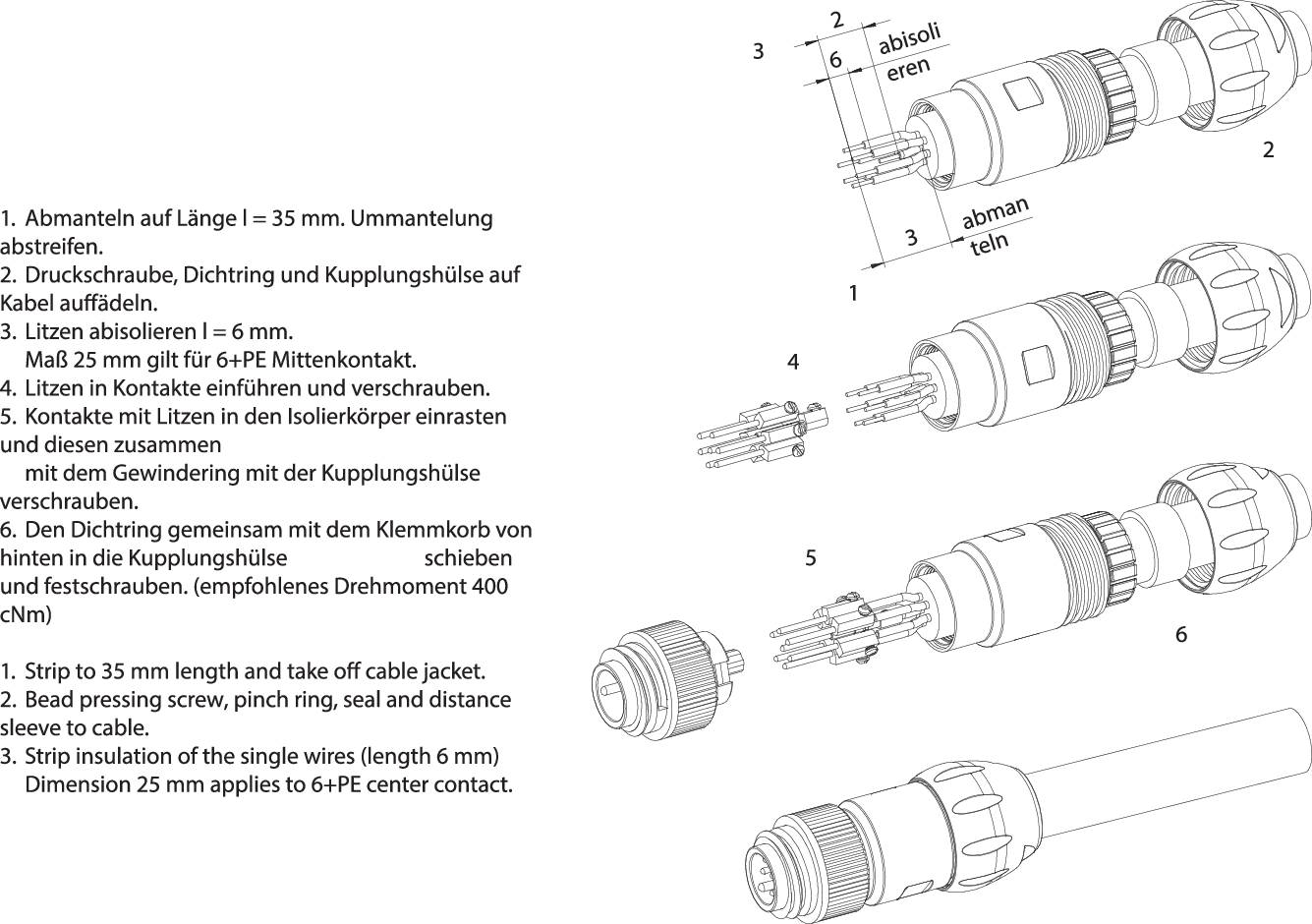

Diagramme de douilles et de conducteurs avec dimensions. En haut : connexion enfichable, en bas : boîtier. Montre différentes tailles et connexions.

1/8

Photo non contractuelle

Type de produit

Connecteur circulaire subminiature

Forme

mâle, droit

Nombre total de pôles

6 + PE

Connexion

raccord à vis

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison le jeu. 1 octobre

27 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (18,33 € / unité(s))

18,33 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type: 99 4217 300 07

Type de produit: Connecteur circulaire subminiature

Forme: mâle, droit

Nombre total de pôles: 6 + PE

Connexion: raccord à vis

Couleur: noir

Contenu: 1 pc(s)

Température max.: +100 °C

Courant nominal: 10 A

Température min.: -40 °C

Courant nominal - arrondi: 10 A

Contact séquentiel (PE): oui

Tension nominale: 250 V

Matériau du contact: laiton argenté

Ø câble max.: 17 mm

Diam. câble (min.): 7 mm

Matériau boîtier: PBT

: 16

Angle de raccordement: 180°

Référence fabricant: 99 4217 300 07

Gamme de Ø de câble: 7 - 17 mm

Nombre de pôles: 6

Section max.: 1.50 mm²

Gamme de section: 1.50 mm² (max)

Conforme à la norme RoHS: oui

: IP67

UKCA: oui
