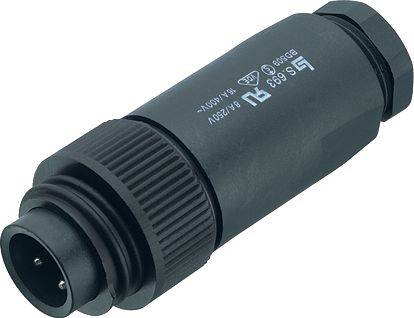

Name: binder 99 4221 14 04-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 4 + PE Série (connecteur rond): 693 1 pc(
Brand: binder
SKU: 3216144
Availability: InStock

Dessin technique d'un connecteur cylindrique avec dimensions : longueur d'environ 75 mm, diamètre 29 mm et 27 mm.

Schéma de connexion avec numérotation 1, 2, 3. Le contact 3 est marqué en vert/jaune et mis à la terre.

1/3

Photo non contractuelle

Type de produit

Fiche mâle de câble

Forme

mâle, droit

Nombre total de pôles

4 + PE

Connexion

borne à vis

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

270 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (22,49 € / unité(s))

22,49 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

99 4221 14 04 série 693

Connecteur de câble RD24
Nombre de pôles : 3+PE
10.0 - 12.0 mm
non blindé
borne à vis
IP67
UL
ESTI+
VDE
BOUCHON FILETE PG13,5

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance de passage : ≤ 5 mΩ
Groupe d'isolants: III
Catégorie de surtension III
Degré de pollution : 3
Matériau du corps de contact : PBT (UL94 V-0)
Passage de câble : 10.0 - 12.0 mm
Type de montage : montage sur câble

Type: 99 4221 14 04

Type de produit: Fiche mâle de câble

Forme: mâle, droit

Nombre total de pôles: 4 + PE

Connexion: borne à vis

Contenu: 1 pc(s)

Courant nominal: 16 A

Courant nominal - arrondi: 16 A

Fermeture: vis

Contact séquentiel (PE): oui

Tension nominale: 400 V
600 V

Matériau du contact: CuZn

: AWG 14

Référence fabricant: 99 4221 14 04-20

Nombre de pôles: 4

Section max.: 2.50 mm²

Gamme de section: 2.50 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 693

Documents et téléchargements

Fiche technique

Fiche technique 3216144 binder 99 4221 14 04-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 4 + PE Série (connecteur rond): 693 1 pc(

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3216144 binder 99 4221 14 04-20 Fiche mâle de câble mâle, droit Nombre total de pôles: 4 + PE Série (connecteur rond): 693 1 pc(

Description

Notre gamme de connecteurs Power est adaptée à pratiquement toutes les applications basse et haute tension, des systèmes de sécurité et CCTV aux composants Ethernet bus de terrain et aux moteurs AC et DC. Certains modèles répondent aux exigences des environnements les plus extrêmes, aussi bien à l'intérieur qu'à l'extérieur. Différentes options de connexion sont disponibles, les systèmes de verrouillage à baïonnette, M23, M25 et RD24 sont possibles. Certains modèles sont homologués ESTI+, UL et VDE. Pour étendre le champ d'application, les utilisateurs peuvent choisir entre des modèles de câbles et de brides droits et coudés.

Propriétés :

• 3 à 24 contacts, même avec +PE
• Indice de protection IP40 à IP69K
• Homologation UL, VDE et ESTI+
• Formats de câble et de bride
• Connexion à souder, borne à vis, borne à sertir et câble injecté
• Modèles de pare-blindage

Ce texte a été traduit par une machine.
