binder 99 9105 400 03 Connecteur circulaire subminiature mâle, droit Nombre total de pôles: 3 1 pc(s)

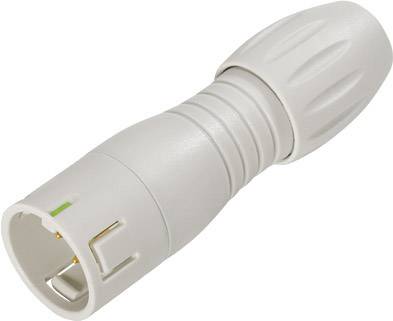

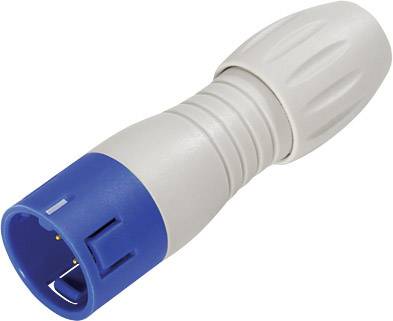

Un connecteur électrique blanc strié avec un boîtier cylindrique et une surface ergonomique moulée.

Photo non contractuelle

Dessin technique d'une lampe de poche avec dimensions : Longueur 124 mm. Vue de dessus montrant les détails tels que le motif de la poignée et la position de l'interrupteur.

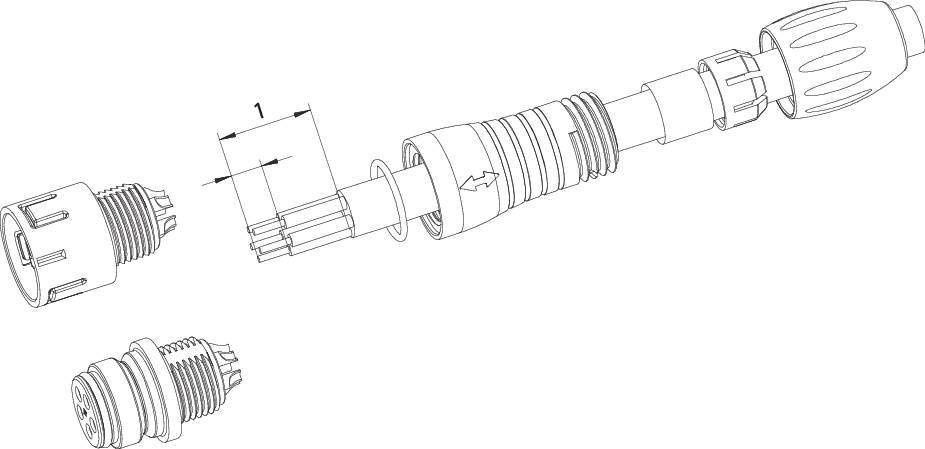

Vue éclatée d'un connecteur multibrins avec capuchons de protection, douille et gaine de câble, illustrant les détails de l'assemblage.

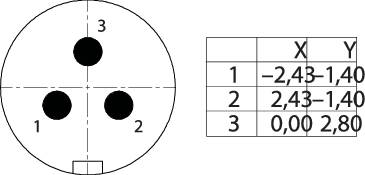

Diagramme d'un disque circulaire avec trois trous percés, numérotés de 1 à 3. Un tableau présente les coordonnées X et Y des trous.

Dessin technique d'une lampe de poche avec dimensions. Longueur : 12 cm, largeur 3 cm. Montre des détails tels que des rainures et la position du bouton.

Vue éclatée d'un connecteur avec des composants de verrouillage et adaptatifs garantissant une connexion sécurisée.

1/6

Photo non contractuelle

Type de produit

Connecteur circulaire subminiature

Forme

mâle, droit

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

11 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (6,66 € / unité(s))

€

Signaler un incident juridique

Caractéristiques techniques

Type: 99 9105 400 03

Type de produit: Connecteur circulaire subminiature

Forme: mâle, droit

Nombre total de pôles: 3

Connexion: à souder

Couleur: gris

Contenu: 1 pc(s)

Température max.: +85 °C

Courant nominal: 7 A

Température min.: -40 °C

Courant nominal - arrondi: 7 A

Contact séquentiel (PE): non

Tension nominale: 250 V

Matériau du contact: laiton doré

Ø câble max.: 6 mm

Diam. câble (min.): 4 mm

Matériau boîtier: PA (UL 94 V-0)

: 20

Angle de raccordement: 180°

Référence fabricant: 99 9105 400 03

Gamme de Ø de câble: 4 - 6 mm

Nombre de pôles: 3

Section max.: 0.75 mm²

Gamme de section: 0.75 mm² (max)

: IP67
