BKL Electronic Barrette femelle (standard) Nbr de rangées: 2 Nombre de pôles par rangée: 9 10122222 1 pc(s) Tray

Une puce électronique noire rectangulaire dotée de plusieurs broches métalliques sur ses deux côtés, adaptée au montage sur un circuit imprimé.

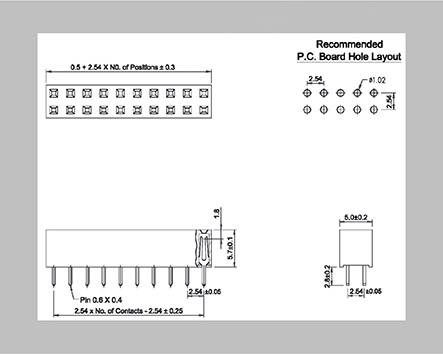

Dessin technique avec disposition recommandée pour les trous de circuit imprimé, montrant le motif de perçage et les dimensions des composants.

1/2

Type d'emballage

Tray

Forme

Barrette femelle droite

Type de produit

Barrette femelle (standard)

Nbr de rangées

Nbr total de pôles

Fiche technique (PDF)

Livraison avant le ven. 2 octobre

401 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Quantité minimale de commande: 3

Total (1,08 € / unité(s))

3,24 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Barrette femelle à deux rangées 2x9 pôles, droite, dorée, grille 2,54mm, hauteur totale 5,7mm, non séparable

Contenu 1 pc(s)
Nbr de rangées 2
Nombre de pôles par rangée 9

Nos services :

Caractéristiques techniques

Type d'emballage: Tray

Forme: Barrette femelle droite

Type de produit: Barrette femelle (standard)

Nbr de rangées: 2

Nombre de pôles par rangée: 9

Nbr total de pôles: 18

Dimension grille: 2.54 mm

Connexion: pour circuits imprimés

Couleur: noir

Forme de la tige: rectangulaire

Tension nominale: 600 V

Courant nominal: 3 A

Courant nominal - arrondi: 3 A

Revêtement du contact: doré

Matériau du contact: bronze phosphoreux

Matériau boîtier: PBT

Longueur de broche (côté CI): 2.80 mm

Divisible: non

Sens d'enfichage: à la verticale par rapport à la platine

Référence fabricant: 10122222

Profondeur du connecteur femelle: 5.00 mm

Contenu: 1 pc(s)

Hauteur: 5.70 mm

Conforme à la norme RoHS: oui

Température max.: +105 °C

Température min.: -40 °C

Type: 10122222

Documents et téléchargements

Fiche technique

Fiche technique 2356432 BKL Electronic Barrette femelle (standard) Nbr de rangées: 2 Nombre de pôles par rangée: 9 10122222 1 pc(s) Tray
