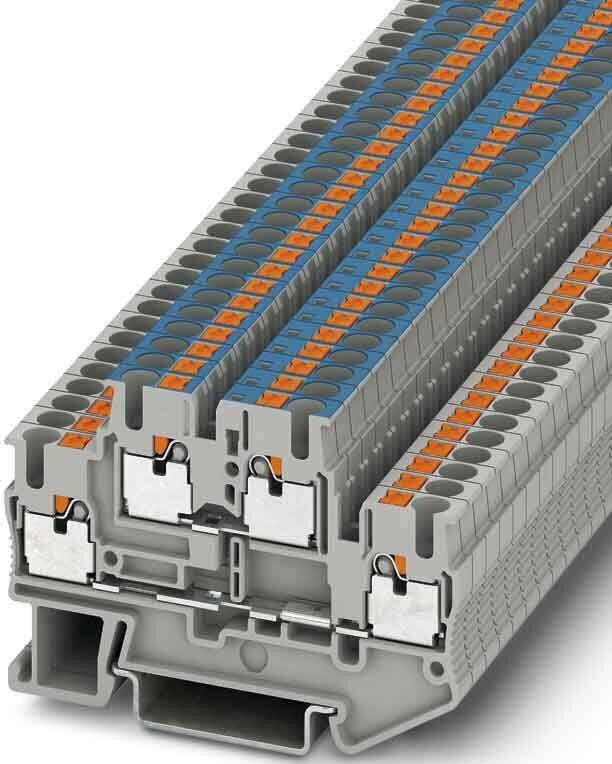

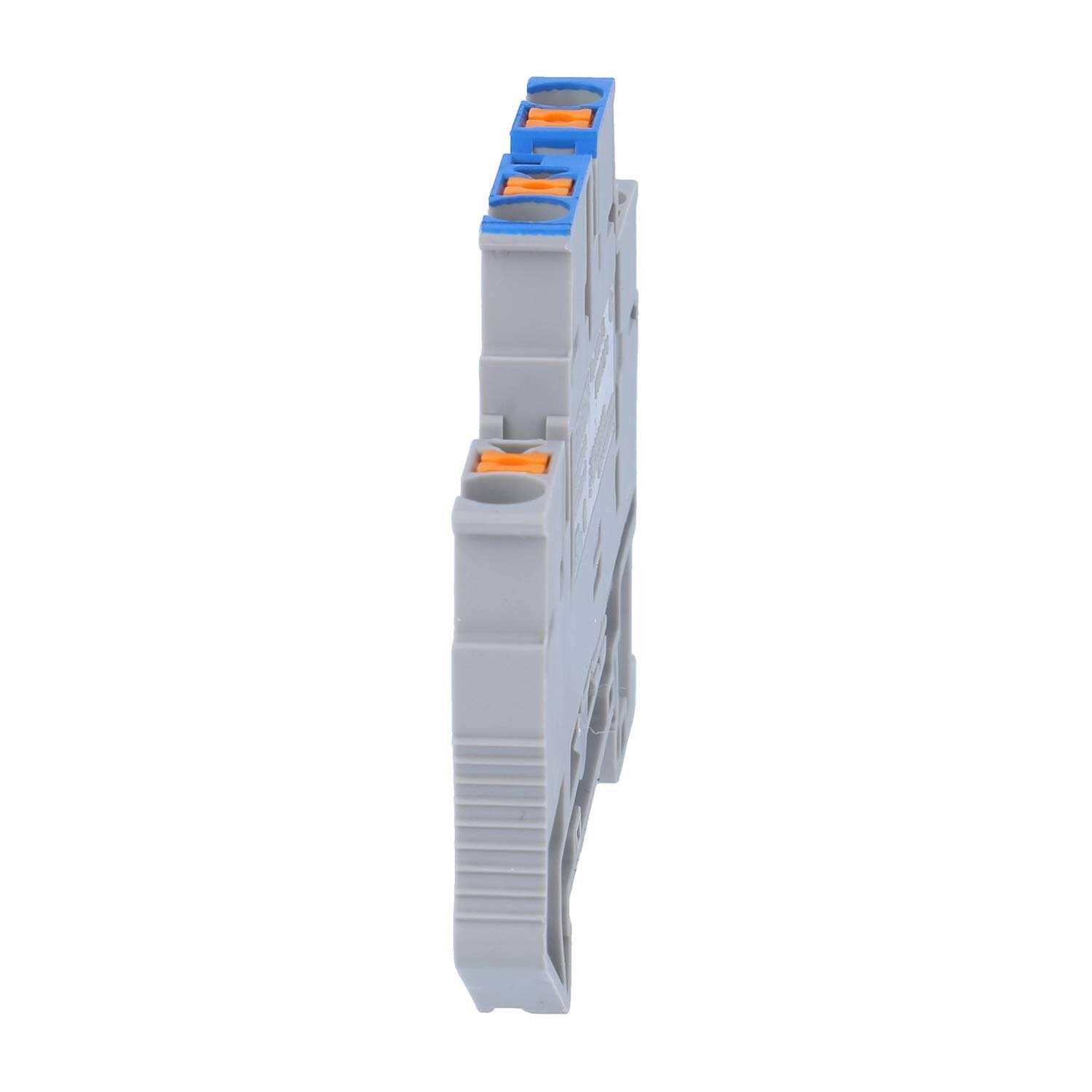

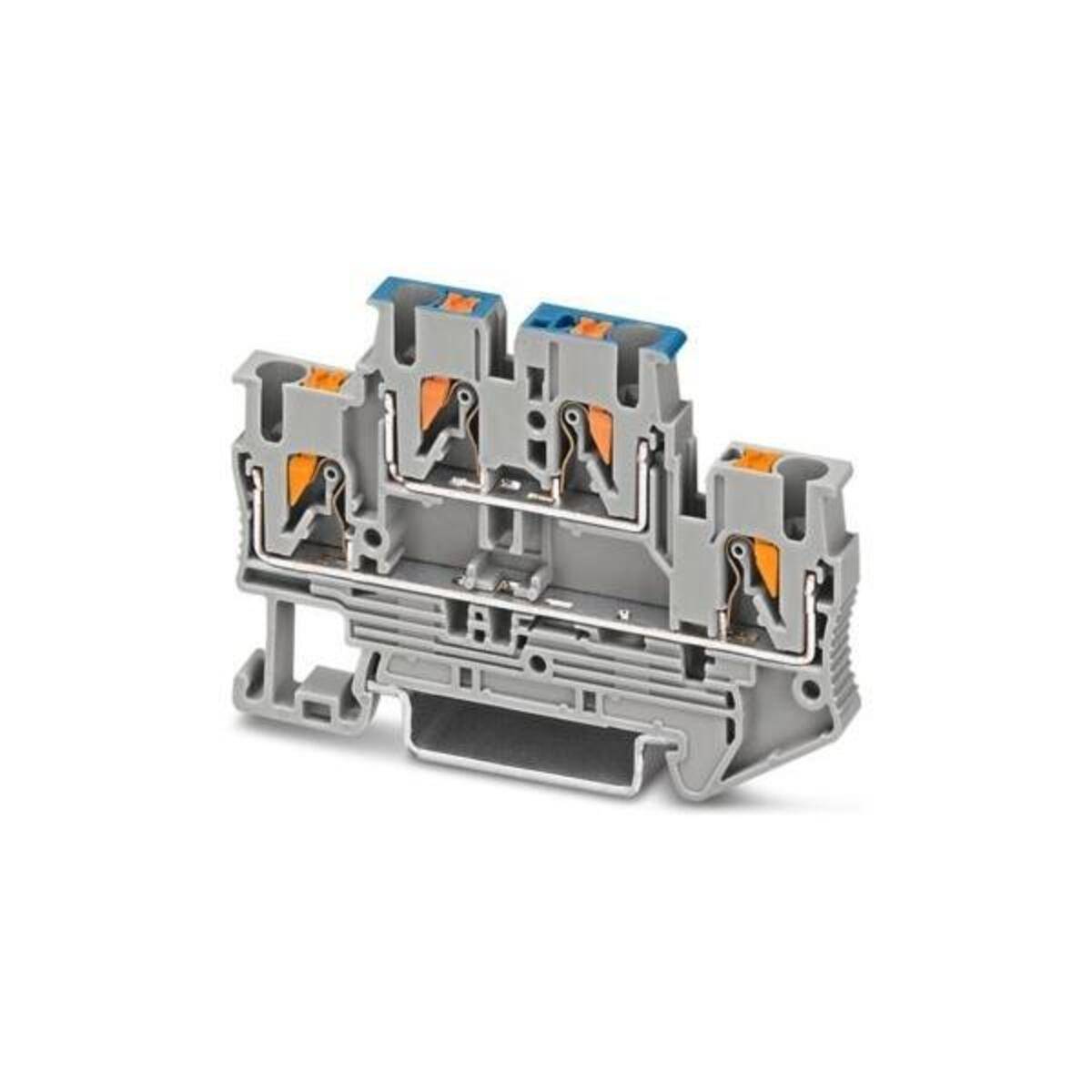

Bloc de jonction PHOENIX 3210994 - PTTB 2,5-L/N
EAN :
Ref. fabricant :
Code produit :
Type de produit
Bloc de jonction à 2 étages
Connexion
connexion rapide
Section câble flexible (max.)
4 mm²
Section de câble rigide (max.)
4 mm²
Courant nominal - arrondi
22 A
Fiche technique (PDF)
305 pièce(s)
Vente et expédition :
franco de port à partir de 100,00 €.- d'achat auprès de ce fournisseur
Nombre
Total
1,50 €
Livraison intracommunautaire (exonérée de TVA)
9,16 €
Droit de retour de 14 jours inclus
Points forts et détails
Caractéristiques techniques
- Type de produit
Bloc de jonction à 2 étages
- Connexion
connexion rapide
- Section de câble flexible (min.)
0.14 mm²
- Section câble flexible (max.)
4 mm²
- Section min. de câble rigide
0.14 mm²
- Section de câble rigide (max.)
4 mm²
- AWG min.
26
- AWG max.
12
- Largeur de la borne
5.2 mm
- Nbr de rangées
2
- Nombre de pôles
4
- Couleur
gris
- Courant nominal
22 A
- Courant nominal - arrondi
22 A
- Tension nominale
500 V
- Longueur dénudée (min.)
8 mm
- Longueur dénudée (max.)
10 mm
- Référence fabricant
3210994
- Contenu
1 pc(s)
- Emballage industriel
oui
- Type
3210994
- Dim.
(L x l x H) 68 x 5.2 x 47.5 mm
- Largeur
5.2 mm
- Hauteur
47.5 mm
- Longueur
68 mm
- Poids
0.0110 kg
- Classe d'inflammabilité
V0
- Matériau d'isolation
PA
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 810443028 Bloc de jonction PHOENIX 3210994 - PTTB 2,5-L/N
Description
Bloc de jonction à 2 étages
Type de raccordement : raccordement Push-in
Section : 0,14...4 mm²
Section nominale : 2,5 mm²
Largeur : 5,2 mm
Intensité nominale : 22 A
Tension nominale : 500 V
Couleur : gris
Type de montage : NS 35/7,5 ; NS 35/15
Homologations : ATEX/IECEx
Le bloc de jonction à 2 étages gris 3210994 - PTTB 2,5-L/N de PHOENIX CONTACT présente une section de 0,14 à 4 mm² et une largeur de 5,2 mm. Il dispose de quatre points de branchement avec une intensité nominale de 22 A répartis sur deux étages. Grâce à sa forme compacte et son raccordement Push-in direct, il permet de réaliser des câblages rapides et sans outils dans des espaces réduits. Les conducteurs rigides ou équipés d'un embout s'introduisent dans l'orifice d'entrée. Le ressort de contact s'ouvre automatiquement et assure la force de serrage nécessaire contre la barre conductrice. Le bloc de jonction à 2 étages 3210994 - PTTB 2,5-L/N peut s'utiliser de façon universelle pour le câblage des tableaux électriques et des répartiteurs. Parmi les domaines d'application possibles, on trouve l'industrie ferroviaire, la construction de machines et d'installations ou l'industrie des procédés.
