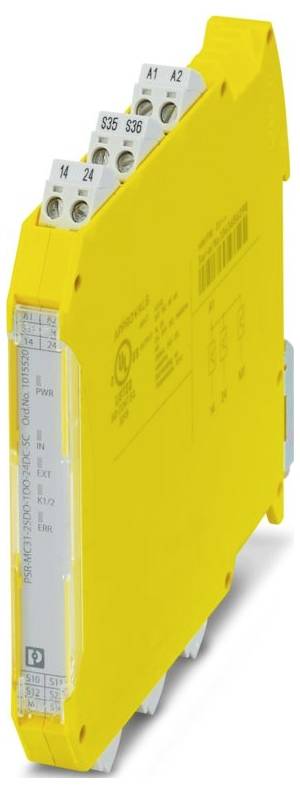

Bloc logique de sécurité PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Tension de fonctionnement: 24 V/DC 1 PNP (l x H x P)
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Bloc logique de sécurité
Branchement
à visser
Tension de fonctionnement
24 V/DC
Type
PSR-MC31-2SDO-1DO-24DC-SC
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
158,33 €
3
2% = 3,87 €
154,46 €
5
3% = 5,40 €
152,93 €
10
4% = 6,43 €
151,90 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (158,33 € / unité(s))
158,33 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : PSRmini
- Type de raccordement: borne à vis
- Filetage à vis : m3
- Couple de serrage : 0,5 Nm... 0,6 Nm
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
- Section conducteur rigide: 0,2 mm² ... 2,5 mm²
- Section de conducteur AWG: 24 ... 12
- Largeur : 12,5 mm
- Hauteur : 112,2 mm
- Profondeur : 114,5 mm
- Matériau boîtier: PA
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -40 °C ... 70 °C (observer le Derating)
- Température ambiante (stockage/transport) : -40 °C ... 70 °C
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Vibration (fonctionnement): 10 Hz ... 150 Hz, 5 g.
- Longueur de section dénudée : 7 mm
- Position de montage : verticale ou horizontale
- Puissance de perte maximale à condition nominale: 3,1 W (UB = 30 V , IL1 = IL2 = 2,4 A)
- Classe de protection: II (EN 50178)
- Tension de sortie : ≥ 23 V c.c. (US - 1 V)
- CE : CE
- Technique de raccordement : technique de raccordement
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Longueur de câble : 100 m
- 7 mA
- Raccordement conducteur : raccord conducteur
- Fréquence de commutation : 1 Hz (ohmique, inductif, capacitif)
- Courant : max. 100 mA
- Consignes de montage : voir courbe de Derating
- Hauteur d'utilisation : ≤ 2000 m (au-dessus de NN)
- Max. allocution Humidité (fonctionnement) : 75 % (moyenne, 85 % occasionnelle, pas d'engourdissement)
- Choc: 30g
- Tension : env. 22 V c.c. (US - 2 V)
- Circuit de protection : circuit à roue libre pour charges inductives
- Affichage de l'état : 3 x LED (vert)
- Désignation : A1/A2
- Application : arrêt d'urgence ; porte de protection ; tapis de sécurité ; barrières photoélectriques
- Approvisionnement : approvisionnement
- Couleur (boîtier) : jaune (RAL 1018)
- Courant d'enclenchement : max. 4,8 A (Δt = 10 ms)
- Courant de sortie : max. 2.4 A
- Description de la sortie: PNP;Non axé sur la sécurité
- Courant d'enclenchement maximal : 500 mA (Δt = 1 ms pour US)
- Affichage de la tension de fonctionnement : 1 x LED (vert)
- Courant de charge minimal : 2 mA
- Courant de fuite : max. 1 mA (en état de sécurité)
- Tension d'isolation nominale : 50 V c.a.
- Tension d'alimentation du circuit de commande assignée US : 24 V c.c. -20 % / +25 % (sécurisation externe)
- Courant d'alimentation de commande assignée IS: Type. 54 mA (pas de charge)
- Données techniques de sécurité : données techniques de sécurité
- Temps de réponse typique : < 200 ms (démarrage automatique) ;< 175 ms (démarrage manuel et surveillé)
- Temps : temps
- Portée typique Temps de serrage à US : < 200 ms (pour la commande A1 à US)
- Temps de repréparation : 250 ms (selon la fonction de sécurité requise) ; 100 ms (temps de veille après activation des circuits de capteurs au démarrage manuel)
- Mode de fonctionnement nominal : 100 % ED
- Tension de choc dimensionnelle / isolation : voir fiche technique, chapitre « Coordination de l'isolation ».
- Temps de filtrage : max. 1,5 ms (largeur d'impulsion de test basse) ; fréquence d'impulsion de test = 5 x largeur d'impulsion de test
- Nombre de sorties : 1
- Données techniques de sécurité: EN ISO 13849: Données techniques de sécurité: EN ISO 13849
- Niveau de performance (PL): E
- Niveau d'intégrité de sécurité (SIL): 3
- Données techniques de sécurité: EN IEC 62061: Données techniques de sécurité: EN IEC 62061
- Indice de protection Emplacement minimal : IP54
- Max. allocution Humidité (stockage/transport) : 75 % (moyenne, 85 % occasionnelle, pas d'engourdissement)
- Description de l'entrée: Orientée sur la sécurité;IEC 61131-2 type 3
- Nombre d'entrées : 1
- Affichage des erreurs : 1 x LED (rouge)
- Plage de tension d'entrée Signal « 0 » : 0 V c.c. ... 5 V DC
- Plage de tension d'entrée Signal « 1 » : 11 V c.c. ... 30 V C.C.
- Max. Charge capacitive : max. 10 µF ( charge de 2,4 A) ; max. 4,7 µF ( charge 1 A)
- capable : oui
- Commande : 1 et 2 canaux
- Puissance absorbée en US : type. 1,3 W
- Catégorie d'arrêt : 0
- Données techniques de sécurité: IEC 61508 - Haute demande: Données techniques de sécurité: IEC 61508 - Haute demande
- Temps de redémarrage : < 250 ms (temps de démarrage)
- Durée de l'impulsion de démarrage : min. 250 ms (démarrage manuel)
- Plage de courant d'entrée Signal « 0 » : 0 mA ... 2 mA
- Simultanité : ∞
- Max. Résistance totale admissible: 150 Ω
- Signaler: M1: Signaler: M1
- Charge ohmique : min. 12 Ω
- Protection contre les courts-circuits : Oui
- Numérique : cercle de départ (S34, S35) : numérique : cercle de départ (S34, S35)
- Temps de réponse: < 10 ms (Si vous mettez plusieurs appareils en série, envisagez une prolongation du temps de réponse.)
- Max. Charge inductive : max. 1 H
- Tension de sortie à l'arrêt : < 5 V c.c. (en mode sûr)
- Pulse de mesure : < 1 ms (largeur d'impulsion de test faible)
- Numérique : circuit de capteur (S10, S12, S22) : numérique : circuit de capteur (S10, S12, S22)
- Numérique : Partage externe (S36) : Numérique : Partage externe (S36)
- Numérique: 14, 24: Numérique: 14, 24
- Limitation de la tension de coupure inductive : max. 50 V
- Type d'emballage
Piece
- Type de produit
Bloc logique de sécurité
- Type
PSR-MC31-2SDO-1DO-24DC-SC
- Branchement
à visser
- Tension de fonctionnement
24 V/DC
- Type de contact
1 PNP
- Niveau de performance
PL e
- Niveau d'intégrité de la sécurité
SIL 3
- Catégorie de sécurité
4
- Approbations (Capteurs)
CE
IP20
- Température de fonctionnement (min.)
-40 °C
- Température de fonctionnement (max.)
70 °C
- Profondeur
114.5 mm
- Largeur
12.5 mm
- Hauteur
112.2 mm
- Dim.
(l x H x P) 12.5 x 112.2 x 114.5 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3561594 Bloc logique de sécurité PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Tension de fonctionnement: 24 V/DC 1 PNP (l x H x P)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3561594 Bloc logique de sécurité PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Tension de fonctionnement: 24 V/DC 1 PNP (l x H x P)
Description
Appareil de commutation de sécurité pour tapis de marche, barres de commutation, arrêts d'urgence, portes de protection, barrières photoélectriques jusqu'à SIL 3, CAT. 4, PL e, fonctionnement à 1/2 canaux, démarrage automatique ou manuel, 2 sorties HL sécurisées, 1 sortie de message, US = 24 V c.c., borne à vis enfichable
