Boîtier femelle pour platines série JED JST 08R-JED Nbr total de pôles 8 Pas: 1.25 mm 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Boîtier femelle pour platines
Forme
Barrette femelle droite
Nbr de rangées
2
Série
série JED
Dimension grille
1.25 mm
Fiche technique (PDF)
Nombre
Quantité minimale de commande: 5
Total (0,41 € / unité(s))
2,05 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Barrette femelle JED
- Contenu: 1 pc(s)
- Nbr de rangées: 2
- Nbr total de pôles: 8
Nos services :
Caractéristiques techniques
- Type de produit
Boîtier femelle pour platines
- Forme
Barrette femelle droite
- Nbr de rangées
2
- Systèmes de connecteurs enfichables
Connecteur carte à carte
- Série
série JED
- Dimension grille
1.25 mm
- Nombre de pôles par rangée
4
- Nbr total de pôles
8
- Forme de la tige
rectangulaire
- Courant nominal
3 A
- Courant nominal - arrondi
3 A
- Contenu
1 pc(s)
- Connexion
pour circuits imprimés
- Matériau boîtier
polyamide
- Référence fabricant
08R-JED
- Couleur
naturel
- Emballage industriel
non
- Matériau d'isolation
polyamide
- Matériau du contact
bronze phosphoreux
- Surface de contact coté circuit imprimé
étamé
- Surface de contact coté enfichable
étamé
- Conforme à la norme RoHS
oui
- Sens d'enfichage
à la verticale par rapport à la platine
- Type
08R-JED
- Matériau (détails)
PA66 UL94V-0
- Modèle
femelle droit
- UNOM
50 V/AC
- INOM
1 A
- Pôle(s)
2 x 4
- Connexion
à souder
- Gamme de température
-25 - +85 °C
Documents et téléchargements
Fiche technique
Fiche technique 554138 Boîtier femelle pour platines série JED JST 08R-JED Nbr total de pôles 8 Pas: 1.25 mm 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 554138 Boîtier femelle pour platines série JED JST 08R-JED Nbr total de pôles 8 Pas: 1.25 mm 1 pc(s)
Description

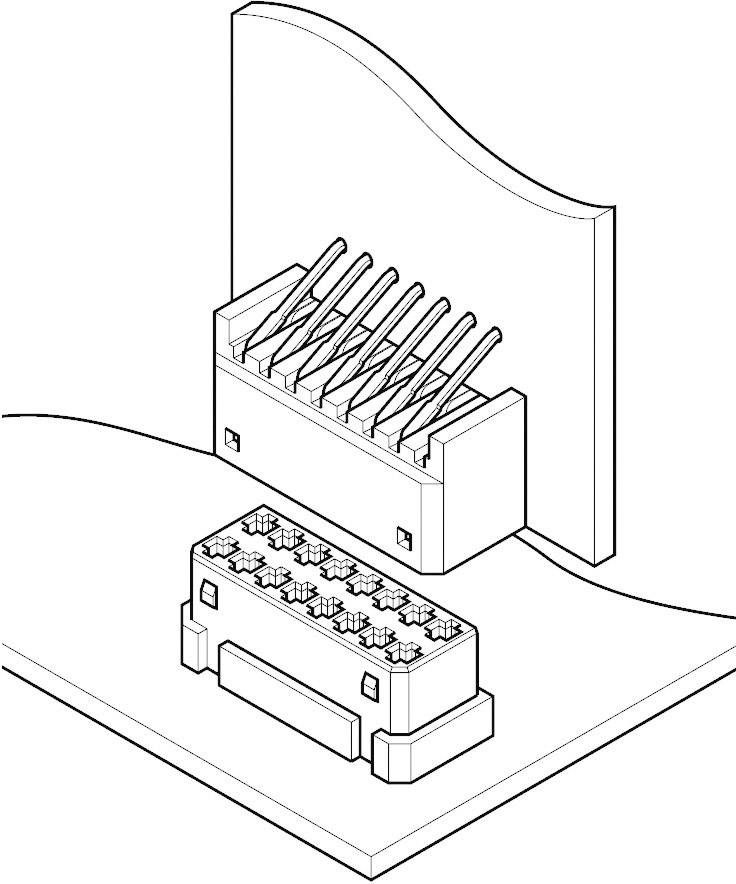

Connecteur type carte à carte pour le cheminement de petits signaux et des petis courants jusqu'à 1 A. Ce connecteur de pas de 1,25 mm est utilisé pour interconnecter des circuits imprimés. Déclic audible lorsque'il est connecté. Protection contre les inversions de polarité. Très bonne soudabilité en pré-étamage.
