Name: Bornier à ressort Phoenix Contact PTSA 1,5/12-3,5-Z 1985292 1.50 mm² Nombre de pôles 12 vert 1 pc(s)
Brand: Phoenix Contact
SKU: 744087
Availability: InStock

Bornier de circuit imprimé vert avec plusieurs ouvertures de connexion, utilisé pour connecter électriquement des fils sur des cartes électroniques.

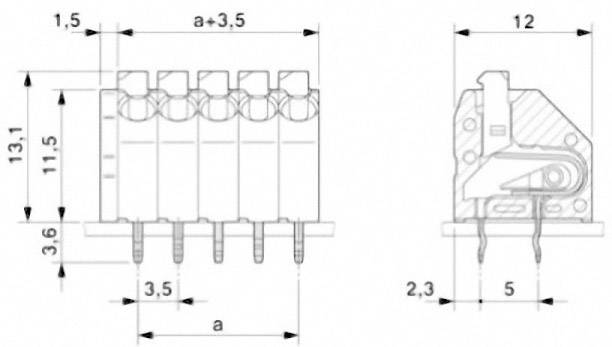

Dessin technique d'un connecteur avec indication des dimensions. Vue de face et de côté montrant les détails de taille et de construction.

1/2

Photo non contractuelle

Type de produit

Bornier à ressort

Dimension grille

3.50 mm

Nombre de pôles par rangée

Nombre de pôles

Connexion

borne à ressort

pour circuits imprimés

Fiche technique (PDF)

Livraison le ven. 2 octobre

9 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (2,49 € / unité(s))

2,49 €

Plus que 9 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Bloc de jonction à ressort

Contenu 1 pc(s)

Caractéristiques techniques

Type: PTSA 1,5/12-3,5-Z

Type de produit: Bornier à ressort

Spécificités: avec raccordement à ressort Push-in

Dimension grille: 3.50 mm

Nombre de pôles par rangée: 12

Nombre de pôles: 12

Série: PTSA

Longueur dénudée (min.): 10 mm

Longueur dénudée (max.): 9 mm

Connexion: borne à ressort
pour circuits imprimés

Courant nominal: 8 A

Section de câble flexible (min.): 0.20 mm²

Courant nominal - arrondi: 8 A

Section min. de câble rigide: 0.20 mm²

Section câble flexible (max.): 1.50 mm²

Section de câble rigide (max.): 1.50 mm²

AWG min.: 24

Sens d'enfichage: incliné par rapport à la platine

AWG max.: 16

Matériau du contact: étamé

Couleur: vert

Protection du fil: oui

Référence fabricant: 1985292

Contenu: 1 pc(s)

Tension nominale: 400 V

Largeur: 43.50 mm

Hauteur: 16.70 mm

Longueur: 12.00 mm

Modèle: PTSA 1,5/12-3,5-Z

UNOM: 400 V

INOM: 2 A

Section de raccordement: 0,5 - 1,5 mm²

Section: 0,5 - 1,5 mm²

Connexion: CAGE CLAMP®S

Documents et téléchargements

Fiche technique

Fiche technique 744087 Bornier à ressort Phoenix Contact PTSA 1,5/12-3,5-Z 1985292 1.50 mm² Nombre de pôles 12 vert 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 744087 Bornier à ressort Phoenix Contact PTSA 1,5/12-3,5-Z 1985292 1.50 mm² Nombre de pôles 12 vert 1 pc(s)

Description

BJ pour C.I., Intensité nominale: 2 A, Tension nominale: 400 V, Pas: 3,5 mm, Nombre de pôles: 12, Mode de raccordement: Raccordement à ressort, Montage: Soudage, Sens d'enfichage conducteur/circuit imprimé: 45 °, Coloris: vert, Picots de soudage décalés, 2 rangées

Description

Quel type de Borniers pour circuits imprimés cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Bornier à vis PTR Hartmann AKZ692/2-2.54-V-GRÜN 50692020021E 0.75 mm² Nombre de pôles 2 vert 1 pc(s)

Conrad Electronic

0,45 €^*

Bornier à vis TE Connectivity 282837-3 1.40 mm² Nombre de pôles 3 vert 1 pc(s)

Conrad Electronic

0,72 €^*

Bornier à vis Phoenix Contact MKDSN 1,5/ 3-5,08 1729131 1.50 mm² Nombre de pôles 3 vert 1 pc(s)

Conrad Electronic

1,49 €^*

Bornier à vis DECA MB310-508M03 3.30 mm² Nombre de pôles 3 vert 1 pc(s)

Conrad Electronic

0,27 €^*

Bornier à vis DECA MA522-500M02 2.50 mm² Nombre de pôles 2 bleu 1 pc(s)

Conrad Electronic

0,20 €^*

Bornier à vis PTR Hartmann AKZ692/6-2.54-V-GRÜN 50692060021E 0.75 mm² Nombre de pôles 6 vert 1 pc(s)

Conrad Electronic

1,49 €^*

Bornier à vis Degson DG308-2.54-03P-14-00AH-1 0.82 mm² Nombre de pôles 3 vert 1 pc(s)

Conrad Electronic

0,58 €^*

Plaque d'extrémité WAGO 236-100 gris 1 pc(s)

Conrad Electronic

0,20 €^*

Bornier à vis Degson DG127-5.08-02P-14-00AH-1 2.08 mm² Nombre de pôles 2 vert 1 pc(s)

Conrad Electronic

0,30 €^*

Bornier à vis Degson DG135T-10.16-03P-13-00AH 13 mm² Nombre de pôles 3 noir 1 pc(s)

Conrad Electronic

2,33 €^*

Bornier à vis TE Connectivity 282837-2 1.40 mm² Nombre de pôles 2 vert 1 pc(s)

Conrad Electronic

0,58 €^*

Borne pour circuits imprimés WAGO 2604-1103 4 mm² Nombre de pôles 3 1 pc(s)

Conrad Electronic

3,16 €^*

Borne pour circuits imprimés WAGO 2604-3103 4 mm² Nombre de pôles 3 1 pc(s) Piece

Conrad Electronic

3,16 €^*

Bornier à vis Phoenix Contact PT 1,5/ 9-5,0-H 1935239 2.50 mm² Nombre de pôles 9 vert 1 pc(s)

Conrad Electronic

1,66 €^*

Bornier à vis Degson DG308-2.54-08P-14-00AH-1 0.82 mm² Nombre de pôles 8 vert 1 pc(s)

Conrad Electronic

1,49 €^*

Bornier à vis Phoenix Contact FRONT 2,5-H/SA 5/ 3 1700121 2.50 mm² Nombre de pôles 3 vert 20 pc(s)

Conrad Electronic

54,99 €^*

Bornier à vis TE Connectivity 282836-2 1.31 mm² Nombre de pôles 2 vert 1 pc(s)

Conrad Electronic

0,56 €^*

Bornier à vis Phoenix Contact MKDS 1,5/ 3-5,08 1715734 1.50 mm² Nombre de pôles 3 vert 1 pc(s)

Conrad Electronic

2,08 €^*

Bornier à vis Phoenix Contact PT 1,5/ 2-5,0-H 1935161 2.50 mm² Nombre de pôles 2 vert 1 pc(s)

Conrad Electronic

0,45 €^*

Bornier à vis DECA MA412-500M02 1.50 mm² Nombre de pôles 2 bleu 1 pc(s)

Conrad Electronic

0,28 €^*

Bornier à ressort Phoenix Contact FK-MPT 0,5/12-3,5 1891166 Nombre de pôles 12 vert 1 pc(s)

Conrad Electronic

2,08 €^*

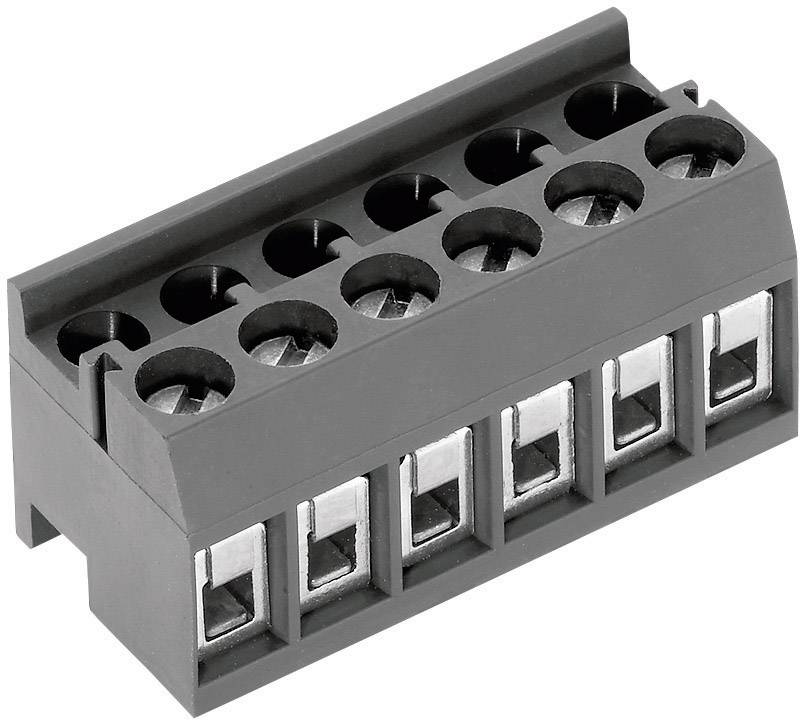

Bornier à vis PTR Hartmann AK1350/12DS-3.5 51350120001E 1.50 mm² Nombre de pôles 12 gris 1 pc(s)

Conrad Electronic

1,08 €^*

Bornier à ressort Degson DG250-3.5-12P-11-00AH-1 0.82 mm² Nombre de pôles 12 gris 1 pc(s)

Conrad Electronic

1,08 €^*

Phoenix Contact Boîtier pour contacts mâles Nbr total de pôles 11 Pas: 5.08 mm 1808815 1 pc(s)

Conrad Electronic

9,16 €^*

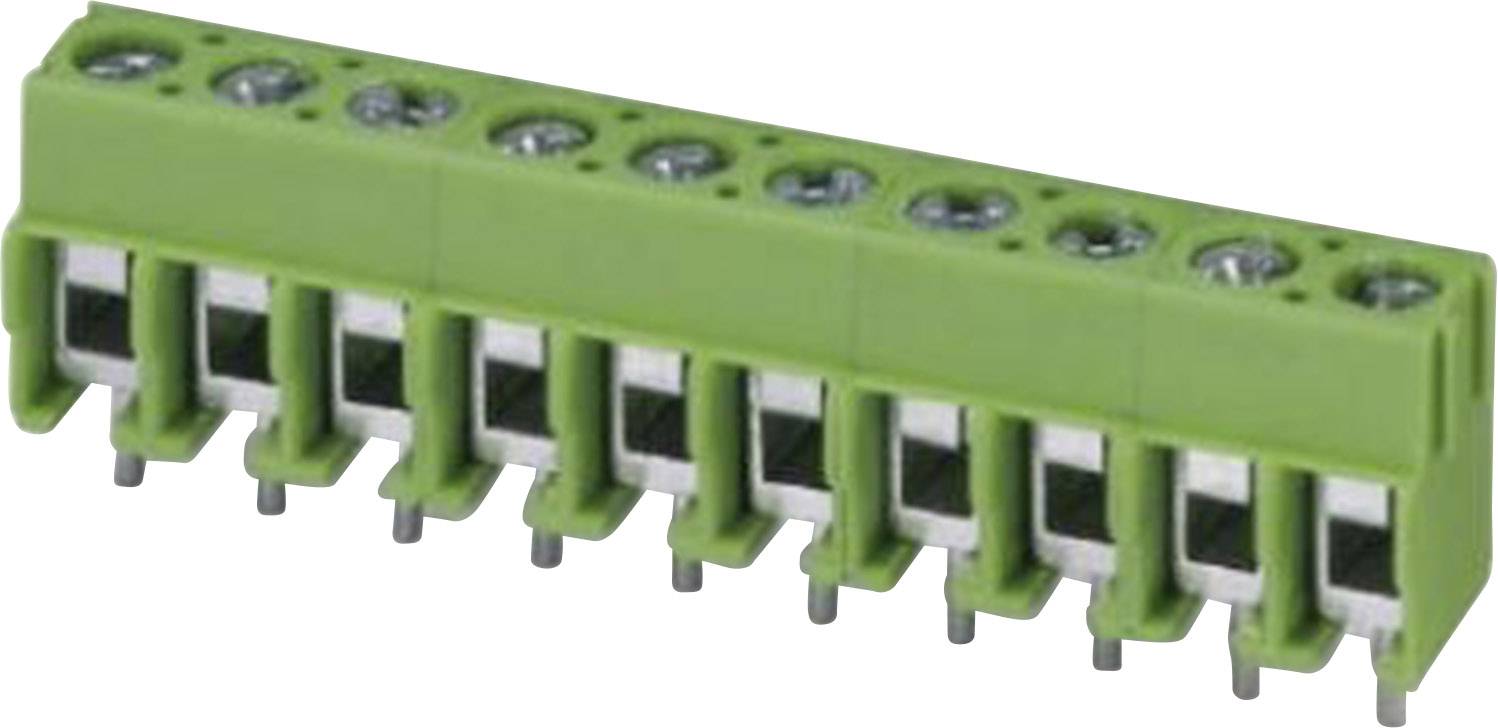

Bornier à vis Phoenix Contact PT 1,5/12-5,0-H 1935268 2.50 mm² Nombre de pôles 12 vert 1 pc(s)
