Name: Bornier à ressort WAGO 257-747 2.50 mm² Nombre de pôles 1 vert clair 500 pc(s)
Brand: WAGO
SKU: 652114
Availability: BackOrder

Dessin technique d'un interrupteur électrique avec dimensions en millimètres. Vue latérale et vue de face sont représentées.

'Courbe de capacité de charge en courant : Diagramme montrant le courant en A en fonction de la température ambiante en °C pour des conducteurs 2, 4, 6 et 12 pôles ; sections de 2,5 mm².'

Un interrupteur à bascule gris avec deux broches métalliques et un levier de couleur beige, utilisé dans les circuits électroniques pour le contrôle.

1/3

Type de produit

Bornier à ressort

Dimension grille

5 mm

5.08 mm

Nombre de pôles par rangée

Nombre de pôles

Connexion

borne à ressort

pour circuits imprimés

Fiche technique (PDF)

Livraison avant le ven. 6 novembre

Vente et expédition :

Conrad ElectronicCGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre (taille du paquet 500 pc(s))

Paquet(s)

Total (183,33 € / unité(s))

183,33 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Bloc de jonction à ressort

Nbr de rangées 1
Marchandise industrielle oui
Contenu 500 pc(s)

Caractéristiques techniques

Type: 257-747

Type de produit: Bornier à ressort

Spécificités: avec CAGE CLAMP®

Dimension grille: 5 mm
5.08 mm

Nbr de rangées: 1

Nombre de pôles par rangée: 1

Nombre de pôles: 1

Série: 257

Longueur dénudée (min.): 12 mm

Longueur dénudée (max.): 6 mm

Connexion: borne à ressort
pour circuits imprimés

Courant nominal: 24 A

Section de câble flexible (min.): 0.08 mm²

Courant nominal - arrondi: 24 A

Section min. de câble rigide: 0.08 mm²

Section câble flexible (max.): 2.50 mm²

Section de câble rigide (max.): 2.50 mm²

AWG min.: 28

Sens d'enfichage: à l'horizontale par rapport à la platine

AWG max.: 12

Matériau du contact: cuivre électrolytique, étamé

Matériau du boîtier: Polyamide 6.6

Couleur: vert clair

Protection du fil: oui

Sens d'enclenchement: à l'horizontale par rapport à la platine

Poids: 1.124 g

Référence fabricant: 257-747

Emballage industriel: oui

Contenu: 500 pc(s)

Tension nominale: 630 V

Largeur: 24.40 mm

Hauteur: 14.20 mm

Longueur: 7.80 mm

Variantes(Les prix s'entendent HT hors frais de port)

Courant nominal - arrondi

Nombre de pôles par rangée

Nombre de pôles

Sens d'enfichage

Dimension grille

Bornier à ressort WAGO 2080-504 1 mm² Nombre de pôles 4 gris 100 pc(s)

Code produit :657419

Livraison avant le lun. 2 novembre

Conrad Electronic

24 A

à la verticale par rapport à la platine

2.50 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

229,17 €^*

Bornier à ressort WAGO 2080-506 1 mm² Nombre de pôles 6 gris 100 pc(s)

Code produit :657420

Indisponible

Conrad Electronic

24 A

à la verticale par rapport à la platine

5 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

340,83 €^*

Bornier à ressort WAGO 2081-1122 1 mm² Nombre de pôles 2 gris 360 pc(s)

Code produit :656474

Indisponible

Conrad Electronic

24 A

à la verticale par rapport à la platine

5 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

604,17 €^*

Bornier à ressort WAGO 2081-1123 1 mm² Nombre de pôles 3 gris 230 pc(s)

Code produit :657536

Indisponible

Conrad Electronic

24 A

à la verticale par rapport à la platine

5 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

554,17 €^*

Bornier à ressort WAGO 2081-1124 1 mm² Nombre de pôles 4 gris 170 pc(s)

Code produit :656469

Indisponible

Conrad Electronic

24 A

à la verticale par rapport à la platine

5 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

537,50 €^*

Bornier à ressort WAGO 2081-1125 1 mm² Nombre de pôles 5 gris 140 pc(s)

Code produit :656459

Indisponible

Conrad Electronic

24 A

à la verticale par rapport à la platine

5 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

557,50 €^*

Bornier à ressort WAGO 2081-1126 1 mm² Nombre de pôles 6 gris 120 pc(s)

Code produit :656478

Indisponible

Conrad Electronic

24 A

à la verticale par rapport à la platine

5 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

570,83 €^*

Bornier à ressort WAGO 2081-1128 1 mm² Nombre de pôles 8 gris 90 pc(s)

Code produit :656476

Indisponible

Conrad Electronic

24 A

à la verticale par rapport à la platine

5 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

574,17 €^*

Bornier à ressort WAGO 2081-1132 1 mm² Nombre de pôles 12 gris 60 pc(s)

Code produit :656472

Indisponible

Conrad Electronic

24 A

à la verticale par rapport à la platine

5 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

570,83 €^*

Bornier à ressort WAGO 2081-1202 1 mm² Nombre de pôles 2 gris 330 pc(s)

Code produit :657539

Indisponible

Conrad Electronic

24 A

à la verticale par rapport à la platine

5 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

604,17 €^*

Documents et téléchargements

Fiche technique

Fiche technique 652114 Bornier à ressort WAGO 257-747 2.50 mm² Nombre de pôles 1 vert clair 500 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 652114 Bornier à ressort WAGO 257-747 2.50 mm² Nombre de pôles 1 vert clair 500 pc(s)

Quel type de Borniers pour circuits imprimés cherchez-vous ?

Accessoires

(^*Les prix indiqués s'entendent HT)

L'accessoire nécessaire est impératif pour pouvoir utiliser le produit conformément à la description

Outil de manipulation partiellement isolé WAGO 210-657 1 pc(s)

Conrad Electronic

8,69 €^*

Outil de manipulation partiellement isolé WAGO 210-720 1 pc(s)

Conrad Electronic

9,99 €^*

Adaptateur de test WAGO 249-111 100 pc(s)

Conrad Electronic

415,83 €^*

Adaptateur de test WAGO 249-110 100 pc(s)

Conrad Electronic

415,83 €^*

Pièce intermédiaire pour extension du pas WAGO 257-801 Nombre de pôles 1 gris 500 pc(s)

Conrad Electronic

22,49 €^*

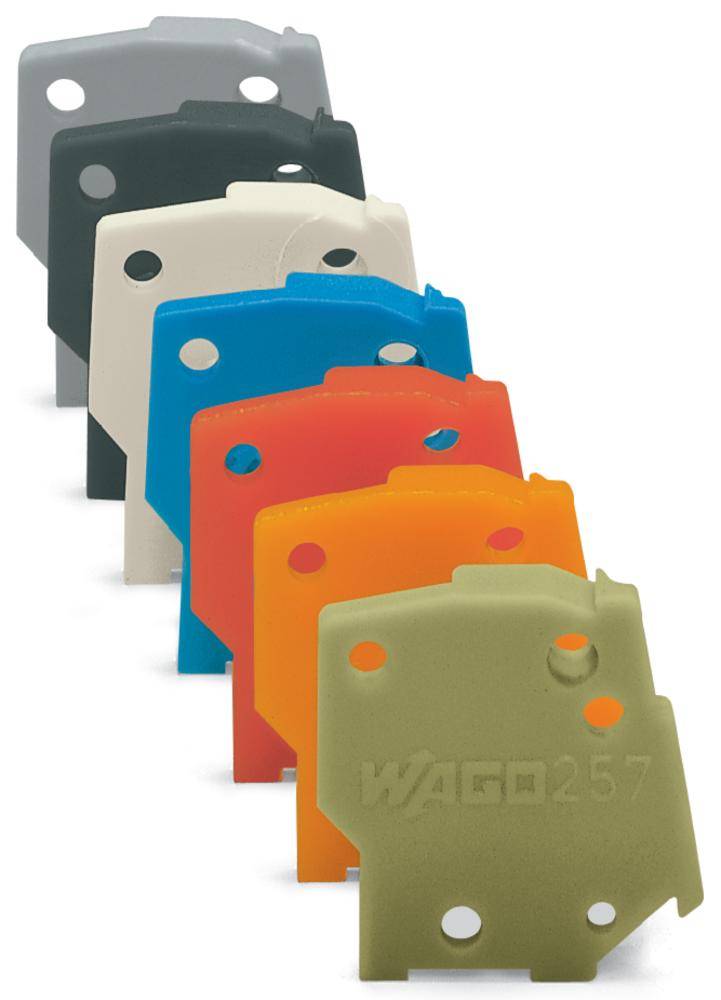

Plaque d'extrémité WAGO 257-700 vert clair 100 pc(s)
