Name: Bornier à ressort WAGO 2716-103 6.00 mm² Nombre de pôles 3 gris 40 pc(s)
Brand: WAGO
SKU: 655846
Availability: OutOfStock

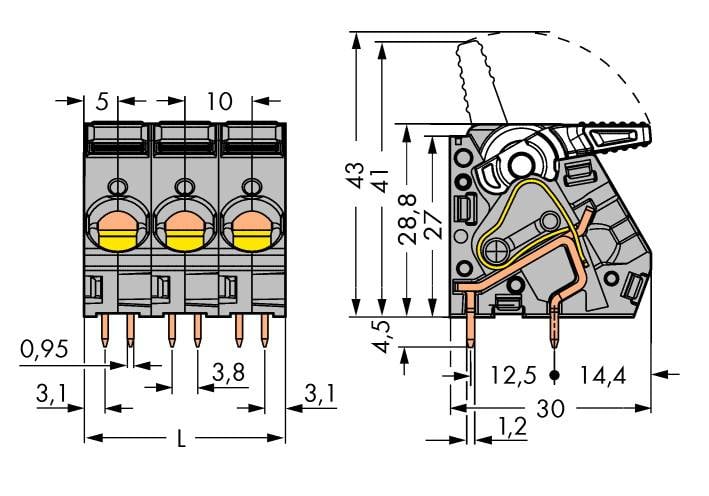

Dessin technique d'un connecteur avec vue détaillée. Indique les dimensions et la structure de câblage interne.

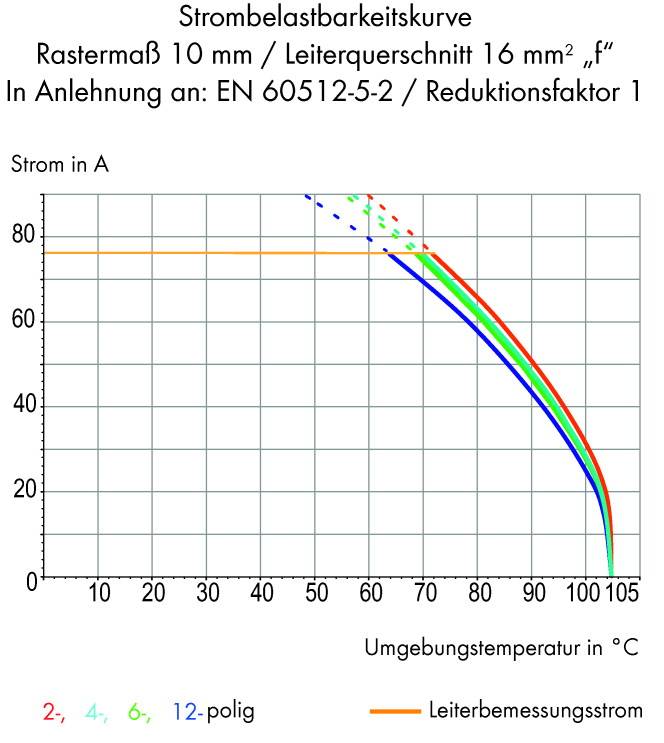

Diagramme avec des courbes de charge de courant pour conducteurs multipolaires. Axe des X : Température ambiante en °C, Axe des Y : Intensité de courant en A.

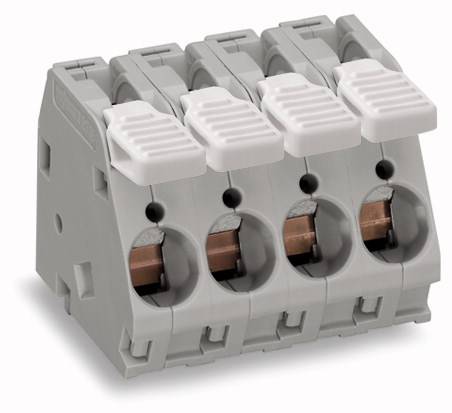

Connecteur de câble gris, quadripolaire, avec contacts en cuivre et boutons-poussoirs blancs. Utilisé pour les connexions électriques et le câblage.

1/3

Type de produit

Bornier à ressort

Dimension grille

10 mm

Nombre de pôles par rangée

Nombre de pôles

Connexion

borne à ressort

pour circuits imprimés

Fiche technique (PDF)

Livraison avant le mar. 3 novembre

Vente et expédition :

Conrad ElectronicCGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre (taille du paquet 40 pc(s))

Paquet(s)

Total (265,93 € / unité(s))

265,93 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Bloc de jonction à ressort

Nbr de rangées 1
Marchandise industrielle oui
Contenu 40 pc(s)

Caractéristiques techniques

Type: 2716-103

Type de produit: Bornier à ressort

Spécificités: avec CAGE CLAMP®

Dimension grille: 10 mm

Nbr de rangées: 1

Nombre de pôles par rangée: 3

Nombre de pôles: 3

Série: 2716

Longueur dénudée (min.): 12 mm

Longueur dénudée (max.): 13 mm

Connexion: borne à ressort
pour circuits imprimés

Courant nominal: 76 A

Section de câble flexible (min.): 1.50 mm²

Courant nominal - arrondi: 76 A

Section min. de câble rigide: 1.50 mm²

Section câble flexible (max.): 6.00 mm²

Section de câble rigide (max.): 16.00 mm²

AWG min.: 16

Sens d'enfichage: incliné par rapport à la platine

AWG max.: 6

Matériau du contact: cuivre électrolytique, étamé

Matériau du boîtier: Polyamide 6.6

Couleur: gris

Protection du fil: oui

Sens d'enclenchement: à l'horizontale par rapport à la platine

Poids: 27.89 g

Référence fabricant: 2716-103

Emballage industriel: oui

Contenu: 40 pc(s)

Tension nominale: 630

Largeur: 33.30 mm

Hauteur: 31.50 mm

Longueur: 30.00 mm

UNOM: 320 V

INOM: 76 A

Section: 16 mm²

Connexion: CAGE CLAMP^®

UKCA: non pertinent
