Name: Bornier à ressort WAGO 735-122 Nombre de pôles 2 orange 660 pc(s)
Brand: WAGO
SKU: 544272
Availability: BackOrder

Quatre connecteurs orange à broches multiples, disposés verticalement.

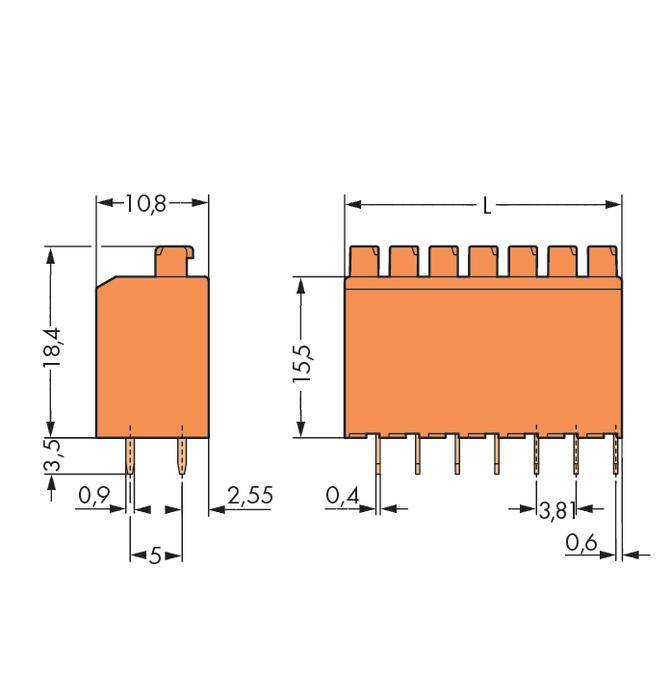

Schéma électrique montrant les dimensions d'un connecteur. À gauche : hauteur 18,4 mm, largeur 10,8 mm, écart entre broches 5 mm. À droite : longueur L avec écarts et largeurs des broches.

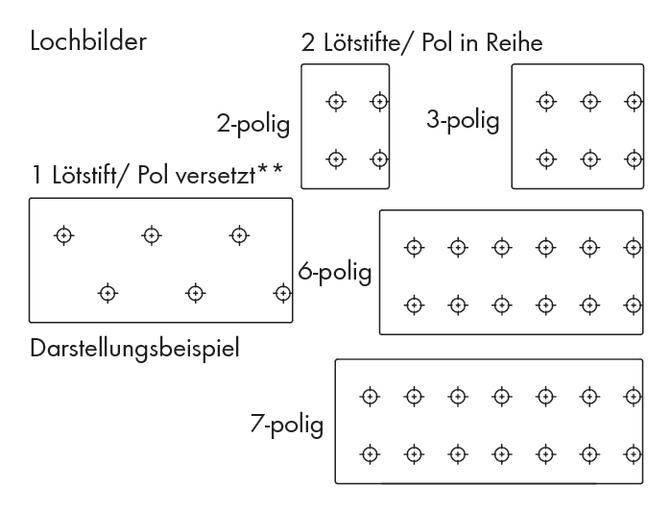

Diagramme avec représentation des broches : 2 à 7 broches, montre la disposition des broches de soudure. L'« exemple de représentation » explique la disposition symétrique.

1/3

Type de produit

Bornier à ressort

Dimension grille

3.81 mm

Nombre de pôles par rangée

Nombre de pôles

Connexion

borne à ressort

pour circuits imprimés

Fiche technique (PDF)

Livraison avant le ven. 6 novembre

Vente et expédition :

Conrad ElectronicCGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre (taille du paquet 660 pc(s))

Paquet(s)

Total (437,50 € / unité(s))

437,50 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Bloc de jonction à ressort

Nbr de rangées 1
Marchandise industrielle oui
Contenu 660 pc(s)

Caractéristiques techniques

Type: 735-122

Type de produit: Bornier à ressort

Spécificités: avec PUSH WIRE®

Dimension grille: 3.81 mm

Nbr de rangées: 1

Nombre de pôles par rangée: 2

Nombre de pôles: 2

Série: 735

Longueur dénudée (min.): 8 mm

Longueur dénudée (max.): 9 mm

Connexion: borne à ressort
pour circuits imprimés

Section min. de câble rigide: 0.50 mm²

Section de câble rigide (max.): 1.50 mm²

AWG min.: 20

Sens d'enfichage: à la verticale par rapport à la platine

AWG max.: 16

Matériau du contact: cuivre électrolytique, étamé

Couleur: orange

Protection du fil: oui

Référence fabricant: 735-122

Emballage industriel: oui

Contenu: 660 pc(s)

Tension nominale: 320 V

Largeur: 21.90 mm

Hauteur: 10.80 mm

Longueur: 7.62 mm

INOM: 10 A

Section: 0.5 - 1.5 mm²

Connexion: PUSH WIRE®

Variantes(Les prix s'entendent HT hors frais de port)

Nombre de pôles par rangée

Nombre de pôles

Dimension grille

Bornier à ressort WAGO 735-122 Nombre de pôles 2 orange 660 pc(s)

Code produit :544272

Livraison avant le ven. 6 novembre

Conrad Electronic

Ce produit

3.81 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

437,50 €^*

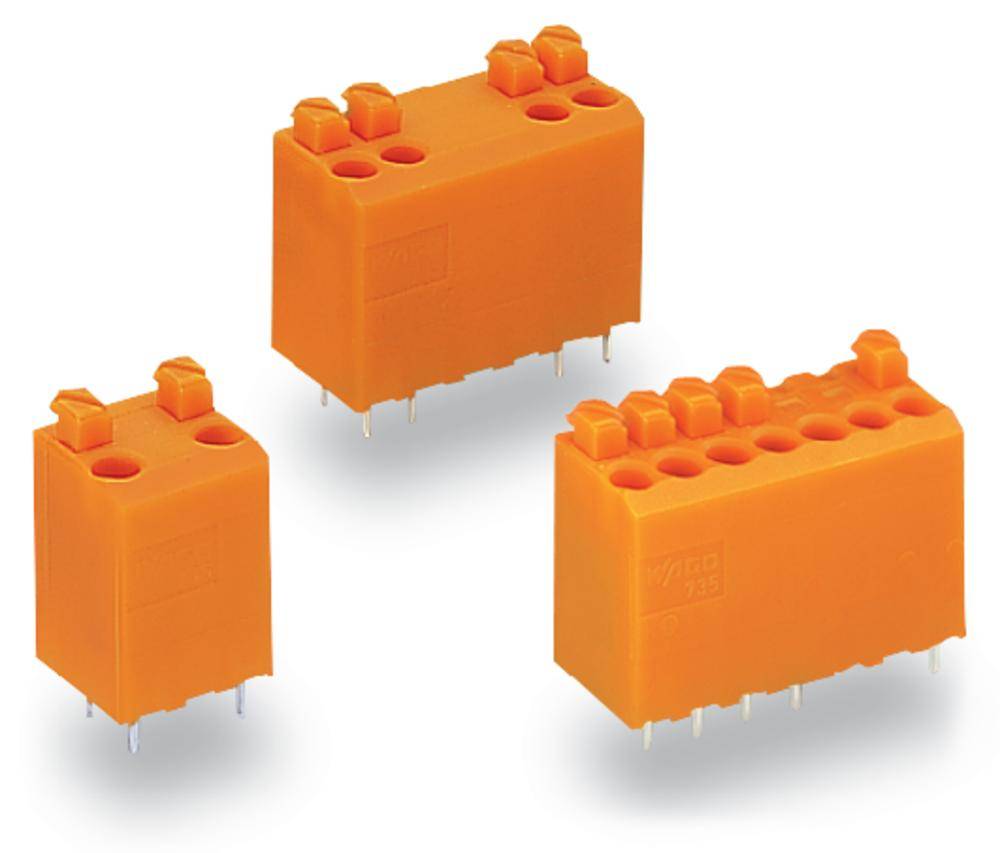

Bornier à ressort WAGO 735-123/001-000 Nombre de pôles 2 orange 440 pc(s)

Code produit :544275

Livraison avant le ven. 6 novembre

Conrad Electronic

3.81 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

329,17 €^*

Bornier à ressort WAGO 735-126 Nombre de pôles 6 orange 220 pc(s)

Code produit :544276

Livraison avant le ven. 6 novembre

Conrad Electronic

3.81 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

407,50 €^*

Bornier à ressort WAGO 735-126/001-000 Nombre de pôles 4 orange 220 pc(s)

Code produit :544278

Livraison avant le ven. 6 novembre

Conrad Electronic

3.81 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

299,17 €^*

Bornier à ressort WAGO 735-127/001-000 Nombre de pôles 5 orange 180 pc(s)

Code produit :544280

Livraison avant le ven. 6 novembre

Conrad Electronic

3.81 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

312,50 €^*

Bornier à ressort WAGO 735-302 Nombre de pôles 2 gris 500 pc(s)

Code produit :544283

Livraison avant le ven. 6 novembre

Conrad Electronic

5 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

332,50 €^*

Bornier à ressort WAGO 735-304 Nombre de pôles 4 gris 240 pc(s)

Code produit :544287

Livraison avant le ven. 6 novembre

Conrad Electronic

5 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

312,50 €^*

Bornier à ressort WAGO 735-306/001-000 Nombre de pôles 4 gris 160 pc(s)

Code produit :544289

Livraison avant le ven. 6 novembre

Conrad Electronic

5 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

220,83 €^*

Bornier à ressort WAGO 735-306/003-000 Nombre de pôles 5 gris 160 pc(s)

Code produit :544291

Livraison avant le ven. 6 novembre

Conrad Electronic

5 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

274,17 €^*

Bornier à ressort WAGO 735-307 Nombre de pôles 7 gris 140 pc(s)

Code produit :544292

Livraison avant le ven. 6 novembre

Conrad Electronic

5 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

307,50 €^*

Documents et téléchargements

Fiche technique

Fiche technique 544272 Bornier à ressort WAGO 735-122 Nombre de pôles 2 orange 660 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 544272 Bornier à ressort WAGO 735-122 Nombre de pôles 2 orange 660 pc(s)

Description

2 broches à souder/pôle en série, 2 pôles avec poussoir, pas 3,81 mm, sans boîtier vide, forme de construction haute, avec ouverture de test pour broche de test Ø 1 mm, orange.

Description

2 broches à souder/pôle en série, 2 pôles avec poussoir, pas 3,81 mm, sans boîtier vide, forme de construction haute, avec ouverture de test pour broche de test Ø 1 mm, orange.
