Name: Bouton-poussoir TRU COMPONENTS TC-R13-537A B/R/G 1587859 250 V/AC 10 A 2 x Off/On à accrochage 1 pc(s)
Brand: TRU COMPONENTS
SKU: 1587859
Availability: InStock

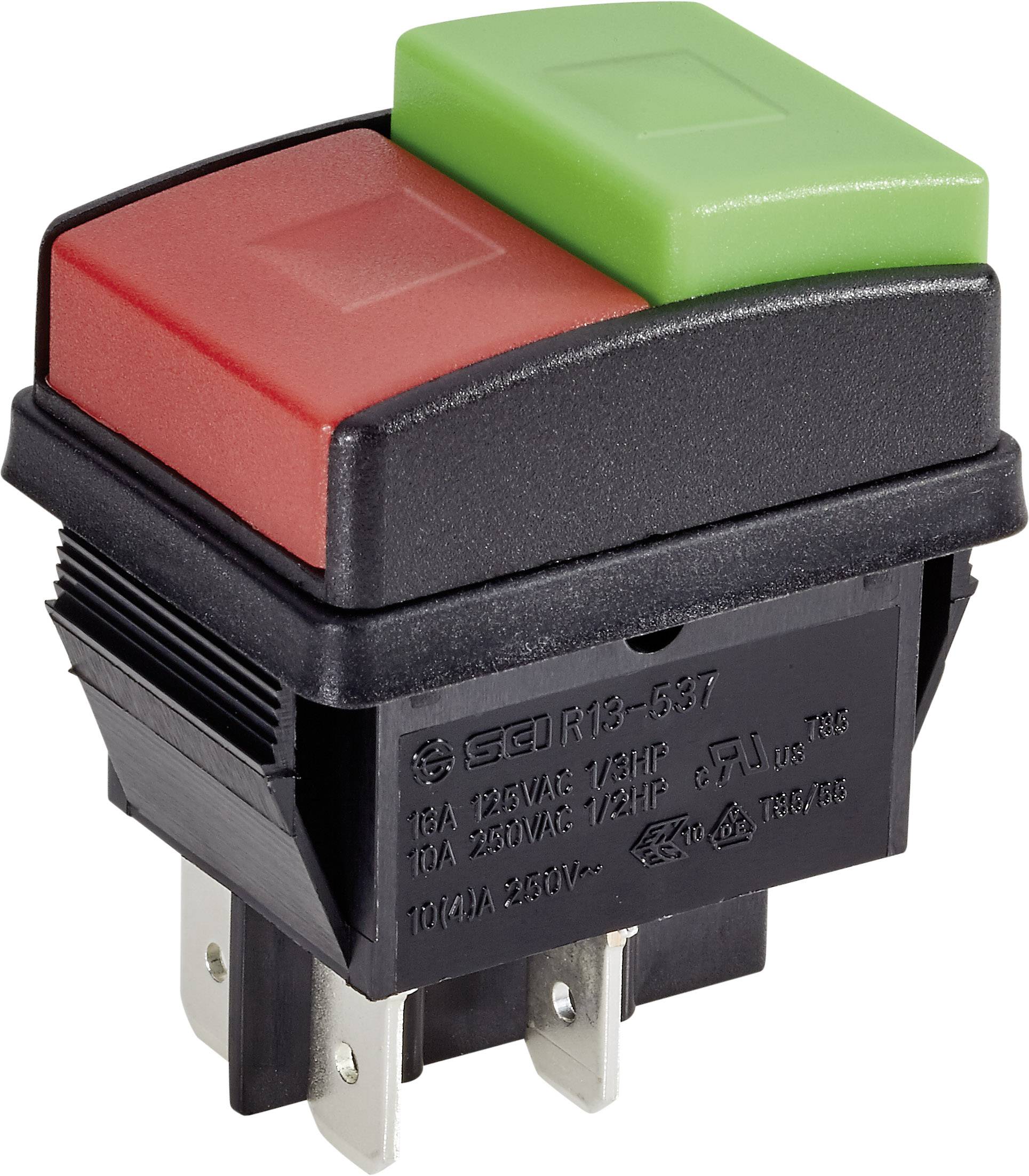

Interrupteur avec bouton rouge 'Arrêt' et bouton vert 'Marche', adapté pour 16A/125VAC, 10A/250VAC. Plusieurs contacts enfichables pour connexion électrique.

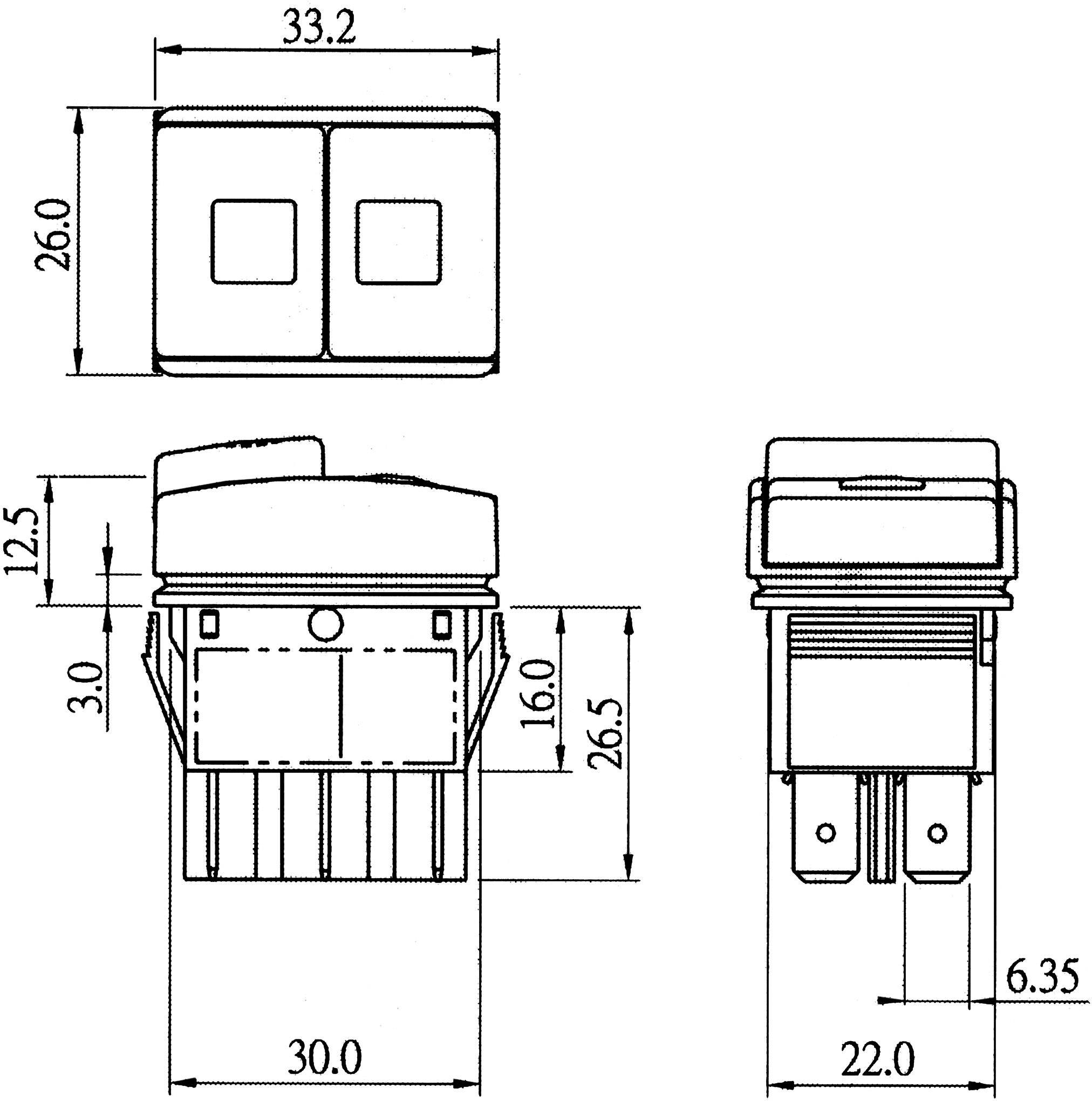

Dessin technique d'un interrupteur avec dimensions : largeur 33,2 mm, hauteur 30 mm, profondeur 26,5 mm. Vues latérales et arrière incluses.

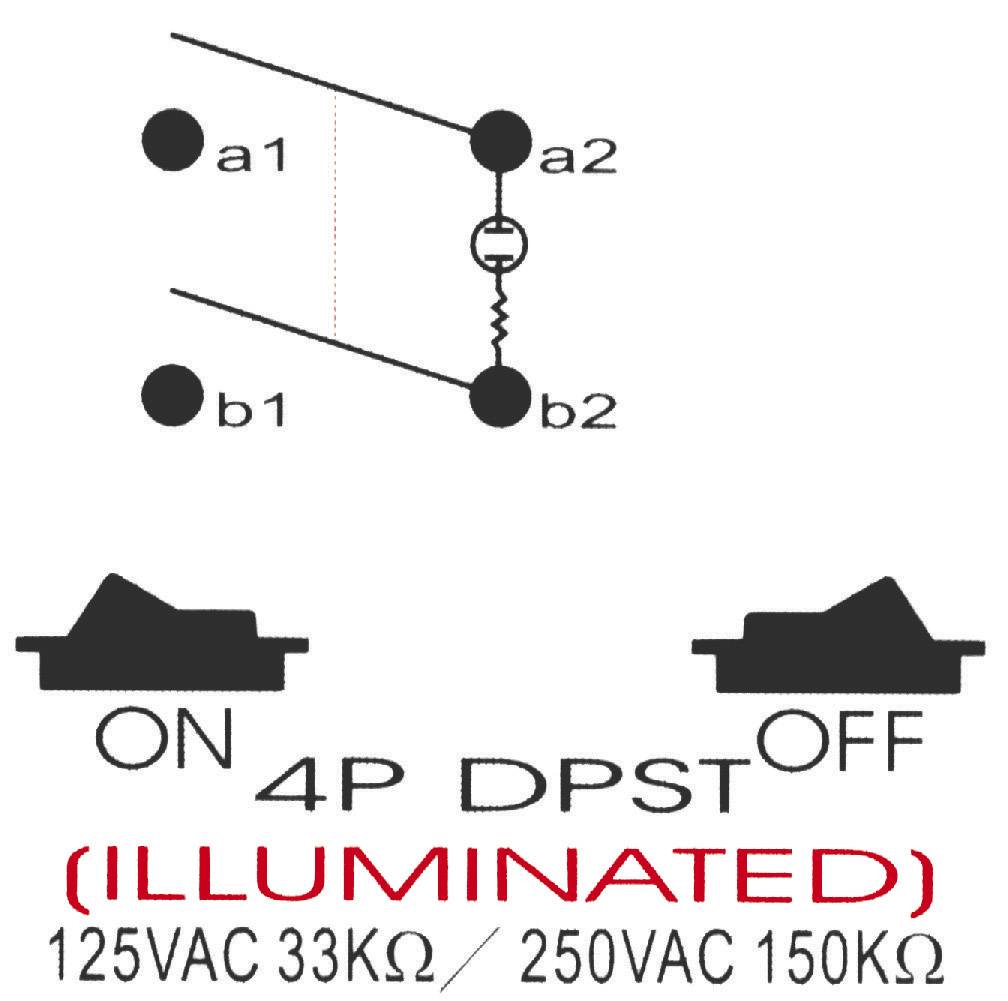

Diagramme d'un interrupteur bipolaire à 4 pôles éclairé. En haut : Schéma de câblage. En bas : « ON 4P DPST OFF », valeurs de tension et de résistance.

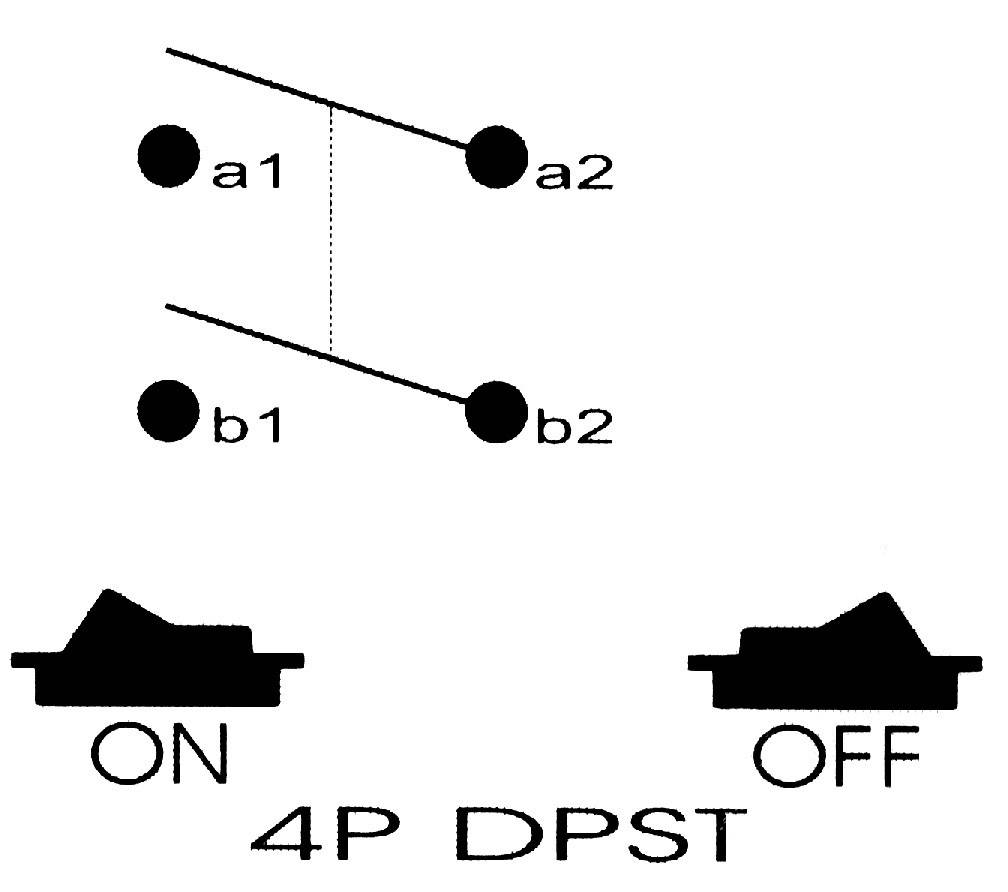

Schéma de câblage d'un interrupteur DPST (Double Pôle, Simple Travail) à deux états : 'MARCHE' et 'ARRÊT'. Les contacts a1, b1, a2, b2 sont connectés en état 'MARCHE'.

1/4

Type de produit

Bouton-poussoir

Type d'éclairage

sans

Position de commutation

2 x Off/On

Connexion

cosses plates 6.3 mm

Tension de commutation

250 V/AC

Fiche technique (PDF)

Livraison avant le lun. 5 octobre

294 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (4,16 € / unité(s))

4,16 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Bouton-poussoir à rappel

TRU COMPONENTS TC-R13-537A B/R/G 1587859
Contenu: 1 pc(s)

Nos services :

Caractéristiques techniques

Boîtier et bascule en polyamide (inflammabilité UL : 94-2)

Type de produit: Bouton-poussoir

Spécificités: actionneur surélevé

Couleur boîtier/bouton: noir
rouge
vert

Fonctions: à accrochage

Type d'éclairage: sans

Position de commutation: 2 x Off/On

Matériau: plastique

Connexion: cosses plates 6.3 mm

Résistance de contact: 50 mΩ

Tension de commutation: 250 V/AC

Courant de commutation (max.): 10 A

Résistance diélectrique: 1500 V/AC (1 min)

Contenu: 1 pc(s)

Résistance d'isolement: (500 V/DC) 100 MΩ

Conforme à la norme RoHS: oui

Découpe du panneau avant: 30.8 x 22.2 mm

Epaisseur de plaque (maxi): 3 mm

Type: TC-R13-537A B/R/G

Documents et téléchargements

Fiche technique

Fiche technique 1587859 Bouton-poussoir TRU COMPONENTS TC-R13-537A B/R/G 1587859 250 V/AC 10 A 2 x Off/On à accrochage 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1587859 Bouton-poussoir TRU COMPONENTS TC-R13-537A B/R/G 1587859 250 V/AC 10 A 2 x Off/On à accrochage 1 pc(s)

Description

Interrupteur à bascule pour montage « Snap-in ».

Avertissement

Dans la description du fonctionnement des interrupteurs, les valeurs entre parenthèses indiquent qu'il s'agit d'une fonction momentanée.

Description

Interrupteur à bascule pour montage « Snap-in ».

Avertissement

Dans la description du fonctionnement des interrupteurs, les valeurs entre parenthèses indiquent qu'il s'agit d'une fonction momentanée.
