BPB Blisterpack Beschattung Eltako Kit de démarrage pour commande de volet roulant store à rouleau Puissance de coupure

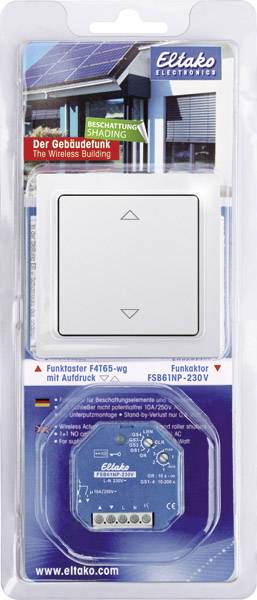

Emballage blister se compose d'un interrupteur sans fil f4t65 en blanc pur et d'un actionneur sans fil pour éléments de revêtement et volets roulants FSB61NP-230V. F4T65-wg : interrupteur sans fil pour montage individuel 84x84x16mm ou montage dans le système de commutation E-Design. Génère l'énergie pour les télégrammes sans fil même en appuyant sur un bouton, donc sans câble de raccordement et sans perte de veille. Le cadre R1E, une bascule, un double bascule, un cadre de fixation, une plaque de retenue, le module radio et un film adhésif sont fournis. Bouton radio avec une bascule, vous pouvez envoyer deux signaux exploitables : appuyez sur la bascule supérieure et appuyez sur la bascule inférieure. Le bouton radio avec double bascule peut envoyer quatre signaux exploitables : appuyez sur deux palettes en haut et en bas. La plaque de retenue peut être vissée sur une surface plane ou collée sur le mur, le verre ou le mobilier avec le film adhésif fourni. Au-dessus d'une prise de commande de 55 mm, les manchons présents dans la boîte sont utilisés pour la fixation à vis. L'éclairage de la grille sans fil FTB peut alors être monté à l'arrière de la plaque de retenue. La double bascule est montée en usine sur le module radio. Si vous remplacez cette dernière par la grande bascule, retirez ensuite les moitiés de la bascule vers l'avant et ne pliez pas vers le centre. Ensuite, enclenchez la grande bascule de manière à ce que ses marquages 0 et I à l'arrière correspondent au module radio. Lors de la fixation, coller d'abord le set de plaque de retenue avec cadre et cadre de fixation - avec les crans en haut et en bas. Ensuite, fixez toujours le kit de module radio avec bascule - marquage 0 à l'arrière - en haut -. Avant de visser, détacher le cadre avec le cadre de fixation de la plaque de retenue. Pour ce faire, pousser les crans de la plaque de retenue vers l'extérieur. Ensuite, vissez la plaque de retenue - avec les encliquetages en haut et en bas -, enclenchez le cadre avec le cadre de fixation et enclenchez toujours le kit module radio avec bascule - marquage 0 à l'arrière - en haut. Pour la fixation à vis, nous recommandons des vis à tête fraisée en acier inoxydable 2,9x25 mm, DIN 7982 C. Avec chevilles 5 x 25 mm et prises de commutation 55 mm. Le module radio inclus dans le bouton radio peut être programmé dans tous les actionneurs cryptables des séries 61 et 71, ainsi que dans le FAM14, conformément au mode d'emploi. Pour cela, la bascule de cryptage FVW est la clé sans fil. Les actionneurs cryptables portent le pictogramme de clé. FSB61NP-230V : ACTIONNEUR SANS FIL 230V. 1+1 contact NO non libre de potentiel 4A / 250V/AC, pour volets roulants et rideaux à rouleaux. Fonction répéteur, radio bidirectionnelle et sans fil crypté commutable. Perte en veille seulement 0,8 watt. Pour montage sur panneau. 45mm de longueur, 45mm de largeur, 33mm de profondeur Tension d'alimentation, de commutation et de commande locale 230 V. En cas de panne de la tension d'alimentation, il est désactivé. En plus de l'entrée de commande sans fil via une antenne intérieure, cet actionneur sans fil peut également être commandé localement à l'aide d'un bouton de commande 230 V conventionnel éventuellement monté avant. Des capteurs cryptés peuvent être programmés. Il est possible d'activer une fonction radio bidirectionnelle et/ou une fonction répéteur. Chaque changement d'état ainsi que les télégrammes de la taxe centrale reçus sont ensuite confirmés par un télégramme sans fil. Ce télégramme sans fil peut être intégré à d'autres actionneurs, au logiciel GFVS et aux affichages universels. Le commutateur rotatif supérieur permet d'attribuer jusqu'à 35 touches radio en position LRN, dont un ou plusieurs boutons de commande centrale. Ensuite, la fonction souhaitée de ce commutateur de groupe à impulsion est sélectionnée : GS1 = interrupteur de groupe avec commande du bouton et retard de retour en secondes. Il est possible d'utiliser un bouton radio avec la fonction de maintien-arrêt-AB comme bouton universel comme le bouton local et d'appuyer sur un bouton radio comme un bouton double de chargement en rouleau comme un bouton directionnel avec une pression vers le haut et vers le bas. Une brève pression interrompt immédiatement le mouvement. La commande centrale peut être exécutée de manière dynamique avec et sans priorité. GS2 = interrupteur de groupe comme GS1, bouton central toujours sans priorité. GS3 = interrupteur de groupe tel que GS2, avec fonction de double-clic pour le bouton local et bouton-poussoir bien enregistré comme bouton-poussoir universel : après le double-clic, le store se déplace dans la direction opposée jusqu'à ce qu'il s'arrête avec une brève impulsion. GS4= interrupteur de groupe comme GS2, en plus avec fonction d'inversion de l'astuce : le bouton de commande agit d'abord de manière statique. Le relais est activé tant que le bouton-poussoir est enfoncé, de sorte qu'un store peut être tourné dans le sens inverse avec des impulsions courtes. GR = relais de groupe. Tant qu'un bouton radio est fermé, un contact est fermé, puis il s'ouvre à nouveau. Pour le signal radio suivant, l'autre contact se ferme, etc. Commande de scènes de signalisation : avec un signal de commande d'un bouton-poussoir à double bascule, il est possible de rappeler jusqu'à 4 durées de fonctionnement AB précédemment enregistrées. En cas de commande via le logiciel GFVS, les commandes de conduite pour haut et bas peuvent être démarrées avec l'indication exacte de la durée du trajet. Comme l'actionneur resignale exactement le temps passé après chaque activité, même en cas de conduite déclenchée par le bouton-poussoir, la position de l'éclairage est toujours affichée correctement dans le logiciel GFVS. Lorsque les positions de fin de course sont en haut et en bas, la position est automatiquement synchronisée. Si un capteur de luminosité extérieur sans fil FAH60 est intégré en plus d'une touche de scène, les scènes 1, 2 et 4 sont exécutées automatiquement en fonction de la luminosité extérieure. Le commutateur rotatif inférieur permet de régler la temporisation de la chute en position arrêt en secondes. Le temps de retard doit donc être sélectionné au moins aussi longtemps que l'élément de revêtement ou le volet roulant est nécessaire pour passer d'une position finale à l'autre. Si un contact de porte de fenêtre sans fil FTK ou une poignée de fenêtre de haut-parleur est appris, une protection anti-effleurement est établie lorsque la porte est ouverte, ce qui empêche l'arrêt central et l'arrêt de scène. La LED accompagne le processus d'apprentissage conformément au mode d'emploi et affiche les commandes de commande sans fil en fonctionnement par un clignotement bref.

Ce texte a été traduit par une machine.
