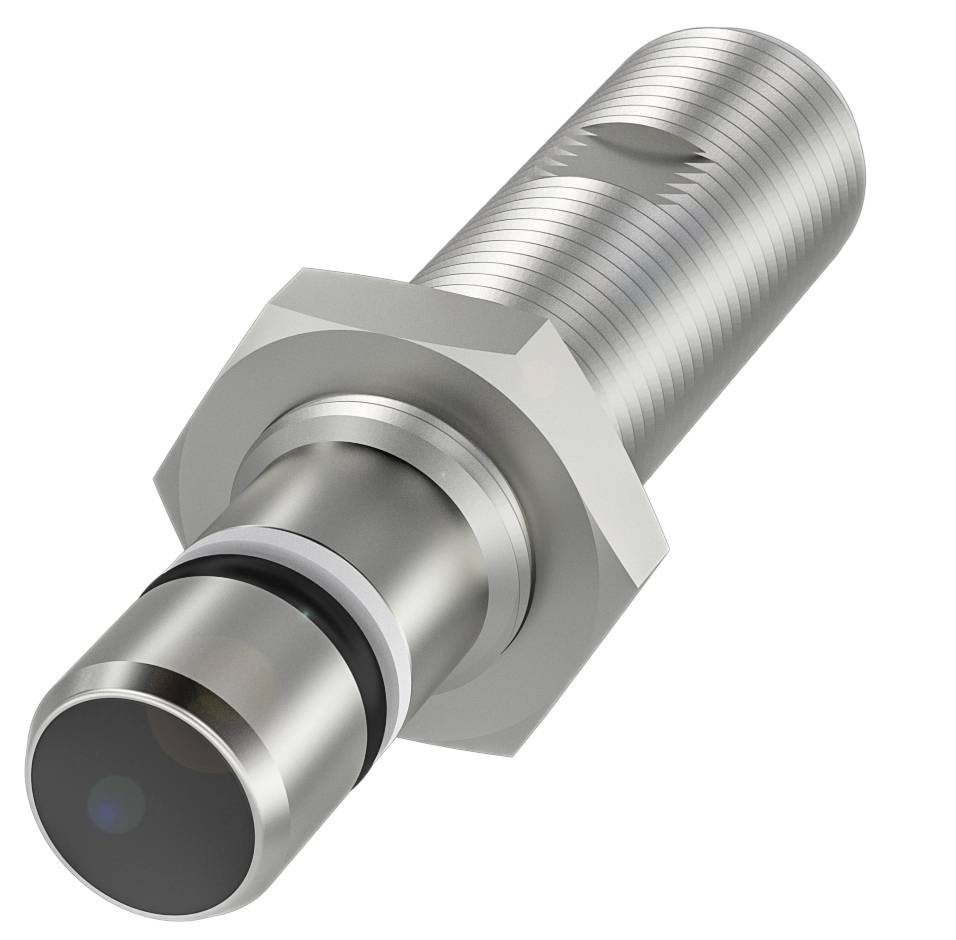

BALLUFF Capteur inductif BES 516-300-S322-S4-D BHS004P affleurant PNP, fermeture (Ø x L) 12 mm x 56 mm Single
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Single
Type de produit
Capteur
Tension de fonctionnement max.
30 V/DC
Type de contact
1 NO (T)
Distance de commutation (max.)
1.5 mm
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
204,16 €
3
2% = 4,98 €
199,18 €
5
3% = 6,96 €
197,20 €
10
4% = 8,29 €
195,87 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (204,16 € / unité(s))
204,16 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Capteurs inductifs haute pression Balluff BHS004P
- Dimensions : Ø 12 x 56 mm
- Forme : M12x1
- Montage affleuré
- Portée maximale : 1.5 mm
- Sortie de commutation : PNP N/O (NO)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 12 x 56 mm
- Surface active, matériau : EP
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Forme : M12x1
- Tension de fonctionnement Ub : 10...30 VDC
- Résistance à la pression max. : 350 bar
- Montage affleuré
- Matériau du boîtier : acier inoxydable (1.4104)
- Portée maximale : 1.5 mm
- Sortie de commutation : PNP N/O (NO)
- Fréquence de commutation : 1000 Hz
- Indice de protection : IP68
- Température ambiante : de -25 à 80 °C
- Caractéristiques supplémentaires :
- Dimensions : Ø 12 x 56 mm
- Fixation: M12x1
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : non
- Résistance de sortie Ra : 150.0 kOhm
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt max. : 50 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 0 ma
- Capacité de charge max. Pour Ue : 1 μF
- Courant de ralenti E/S max., avec atténuation : 8 ma
- Courant à vide E/S max., sans atténuation : 3 ma
- Courant résiduel lr max. : 10 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 1000 Hz
- Chute de tension statique max. : 2.1 V
- Connexion : connecteur M12x1, 4 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation sécurisée sa : 1.2 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 1,5 mm
- Distance de commutation réelle Sr : 1,5 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 855 A.
- Surface active, matériau : EP
- Couple de serrage : 15 Nm ±10 %
- Taille M12x1
- Longueur de fixation : 21.60 mm
- Montage : encastrable
- Matériau du boîtier : acier inoxydable (1.4104)
- Variation par rapport au type de base : résiste à la pression d'huile jusqu'à 350 bar
- Matériau de la bague d'appui : PTFE
- Bague d'étanchéité, dimensions : 5.85 × 2.4 mm
- Résistance à la pression max. : 350 bar
- Résistance à la pression, remarque : résiste à la pression d'huile
- Type d'emballage
Single
- Type de produit
Capteur
- Type
BES 516-300-S322-S4-D
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Type de contact
1 NO (T)
- Distance de commutation (max.)
1.5 mm
- Sorties
PNP, fermeture
- Matériau du boîtier
acier inoxydable
EP
- Modèle
inductif
- Type de montage
affleurant
- Branchement
M12, 4 pôles
- Température min.
-25 °C
- Température max.
80 °C
IP68
- Longueur
56 mm
- Diamètre
12 mm
- Dim.
(Ø x L) 12 mm x 56 mm
- Contenu
1 pc(s)
- Tension nominale
24 V
- Fréquence de commutation
1000 Hz
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3416849 BALLUFF Capteur inductif BES 516-300-S322-S4-D BHS004P affleurant PNP, fermeture (Ø x L) 12 mm x 56 mm Single
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416849 BALLUFF Capteur inductif BES 516-300-S322-S4-D BHS004P affleurant PNP, fermeture (Ø x L) 12 mm x 56 mm Single
Description
Nos capteurs inductifs haute pression résistent à une pression pouvant atteindre 500 bar. Ils sont donc parfaitement adaptés pour la surveillance de la position de votre circuit hydraulique, par exemple pour le contrôle de la butée de fin de course sur les vérins hydrauliques ou pour la surveillance de la position des soupapes. Dimensions=Ø 12 x 56 mm, format=M12x1, montage=encastré, portée=1,5 mm, sortie de commutation=PNP N/O (NO), fréquence de commutation = 1000 Hz, matériau du boîtier = acier inoxydable (1.4104), surface active, matériau = EP, raccordement = connecteur, M12x1 mâle, 4 pôles, tension de fonctionnement Ub=10...30 VDC, température ambiante=-25...80 °C, résistance à la pression max.=350 bar, indice de protection=IP68, homologation/conformité=CEEACWEEE
