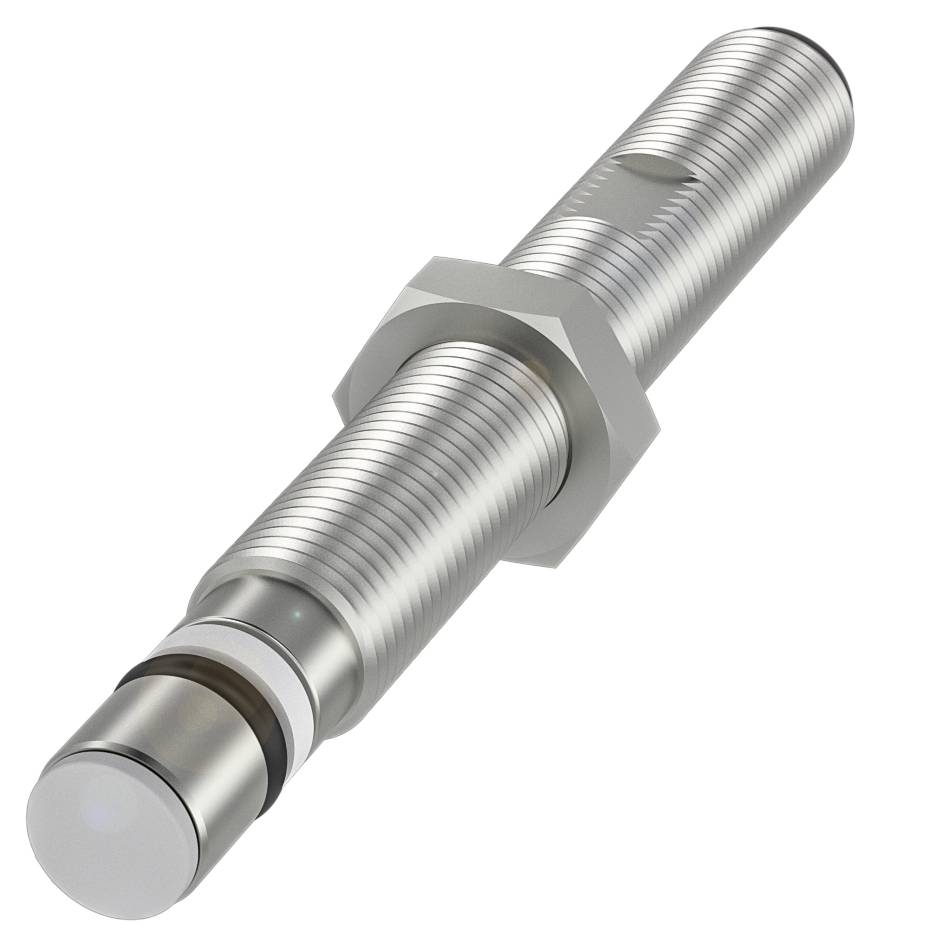

BALLUFF Capteur inductif inductif BHS006N BHS006N M5 affleurant PNP (Ø x L) 5 mm x 40.50 mm Single
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Single
Type de produit
Capteur inductif
Tension de fonctionnement max.
30.0 V
Type de contact
1 PNP
Distance de commutation (max.)
0.8 mm
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
382,50 €
3
2% = 9,33 €
373,17 €
5
3% = 13,04 €
369,46 €
10
4% = 15,53 €
366,97 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (382,50 € / unité(s))
382,50 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Modèle cylindrique Balluff BHS006N pour les applications à haute pression
- Dimensions : Ø 5 x 40.5 mm
- Forme : M5x0.5
- Montage affleuré
- Portée :1 mm
- Sortie de commutation : PNP N/O (NO)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 5 x 40.5 mm
- Surface active, matériau : céramique
- Connexion : connecteur, M5x0.5 mâle
- Forme : M5x0.5
- Tension de fonctionnement Ub : 10...30 VDC
- Résistance à la pression max. : 500 bar
- Montage affleuré
- Matériau du boîtier : acier inoxydable
- Portée :1 mm
- Sortie de commutation : PNP N/O (NO)
- Fréquence de commutation : 3000 Hz
- Indice de protection : IP68
- Température ambiante : de -25 à 80 °C
- Caractéristiques supplémentaires :
- Dimensions : Ø 5 x 40.5 mm
- Fixation : M5x0.5
- Affichage de la tension de fonctionnement : non
- Affichage de la fonction : non
- Résistance de sortie Ra : collector ouvert
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Courant de court-circuit nominal : 100 A.
- Câble tv prêt-à-l'emploi : 25 ms max
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Courant de fonctionnement le plus faible en : 10 ma
- Capacité de charge max. Pour Ue : 0,4 μF
- Courant de ralenti E/S max., avec atténuation : 10 ma
- Courant à vide E/S max., sans atténuation : 7 ma
- Courant résiduel lr max. : 100 μA
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 3000 Hz
- Chute de tension statique max. : 2,5 V.
- Connexion : fiche mâle M5x0.5
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : non
- Distance de commutation sécurisée sa : 0,8 mm
- Hystérésis H max. (% de Sr) : 15.0%
- Distance de commutation nominale SN : 1 mm
- Distance de commutation réelle Sr : 1 mm
- Distance de commutation réelle Sr, tolérance : ±10%
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 10.0%
- Surface active, matériau : céramique
- Couple de serrage : 1 Nm ±10 %
- Taille M5x0.5
- Longueur de fixation : 25.50 mm
- Montage : encastrable
- Matériau du boîtier : acier inoxydable
- Matériau de la bague d'étanchéité : NBR 70
- Matériau de la bague d'appui : PTFE
- Bague d'étanchéité, dimensions : 2,35 × 1 mm
- Résistance à la pression max. : 500 bar
- Résistance à la pression, remarque : résiste à la pression d'huile
- Type d'emballage
Single
- Type de produit
Capteur inductif
- Type
BHS006N
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Type de contact
1 PNP
- Distance de commutation (max.)
0.8 mm
- Sorties
PNP
- Matériau du boîtier
acier inoxydable
- Modèle
inductif
- Type de montage
affleurant
- Taille
M5
- Branchement
M5
- Température min.
-25 °C
- Température max.
80 °C
IP68
- Longueur
40.50 mm
- Diamètre
5 mm
- Dim.
(Ø x L) 5 mm x 40.50 mm
- Contenu
1 pc(s)
- Tension nominale
24 V
- Fréquence de commutation
3000 Hz
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3417323 BALLUFF Capteur inductif inductif BHS006N BHS006N M5 affleurant PNP (Ø x L) 5 mm x 40.50 mm Single
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417323 BALLUFF Capteur inductif inductif BHS006N BHS006N M5 affleurant PNP (Ø x L) 5 mm x 40.50 mm Single
Description
Nos capteurs inductifs BHS haute pression résistent à une pression pouvant atteindre 500 bar. Ils sont donc parfaitement adaptés pour la surveillance de la position de votre circuit hydraulique, par exemple pour le contrôle de la position finale sur les vérins hydrauliques ou la surveillance de la position des soupapes. Leur capacité de charge est assurée par des matériaux de boîtier résistants aux médias et par un procédé d'étanchéité spécial. Pour vos applications individuelles, nous vous proposons différents types de construction ainsi qu'un programme complet avec différents diamètres de boîtier et tailles de filetage. Dimensions = Ø 5 x 40.5 mm, format = M5x0.5, montage = affleurant, portée = 1 mm, sortie de commutation = PNP NO (NO), fréquence de commutation = 3000 Hz, matériau du boîtier = acier inoxydable, surface active, matériau = céramique, raccordement = connecteur, M5x0.5 mâle, tension de fonctionnement Ub = 10...30 VDC, température ambiante = -25...80 °C, résistance à la pression max. = 500 bar, indice de protection = IP68, homologation/conformité = CE ce, UKCA, cULus, WEEE
