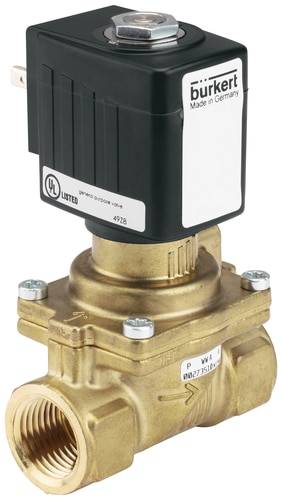

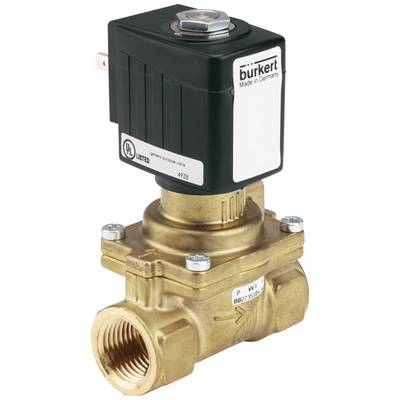

Bürkert Vanne à servocommande 221902 6281 EV 24 V/AC manchon G 3/4 Largeur nominale (détails) 13 mm 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
145,83 €
3
2% = 3,56 €
142,27 €
5
3% = 4,98 €
140,85 €
10
4% = 5,92 €
139,91 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (145,83 € / unité(s))
145,83 €
HT
dont 0,11 € d’éco-part
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Electrovanne 2/2 voies avec servo-membrane
- Vanne de commande pour eau du robinet
- Longueur de montage réduite
- Haut débit
- Anti-coup de bélier et faible bruit
- Membrane robuste
Caractéristiques techniques
- Diamètre 13,0 mm
- Raccordement G 3/4"
- Valeur kv 3,8 m³/h
- Plage de pression 0,2 à 16 bar
- Tension 24 V/50 - 60 Hz
- Température du fluide -30 à +90 °C
- Température ambiante max. +55 °C
- Temps de réponse : 0,1 - 4 secondes (selon le diamètre et la pression différentielle)
- Consommation électrique 24 VA (appel), 14/8 VA/W (maintien, bobine chaude)
- Type de produit
Vanne à servocommande
- Tension de fonctionnement
24 V/AC
- Pression de service (max.)
16 bar
- Matériau du boîtier
laiton
- Raccord
manchon G 3/4
- Plage de température des médias
-30 à +90 °C
- Référence fabricant
221902
- Pression de service (min.)
0.2 bar
- Matériau isolant
EPDM
- Fonction
2/2 voies
- Poids
0.600 kg
- Température max. des médias
+90 °C
- Température min. des médias
-30 °C
- Milieu d'utilisation
milieux neutres
- Largeur nominale
13 mm
- Spécificités
manchon
- Longueur
65 mm
- Valeur QNn
4100 l/min
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
- Valeur Kv
63.33 l/min
Documents et téléchargements
Fiche technique
Fiche technique 626717 Bürkert Vanne à servocommande 221902 6281 EV 24 V/AC manchon G 3/4 Largeur nominale (détails) 13 mm 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 626717 Bürkert Vanne à servocommande 221902 6281 EV 24 V/AC manchon G 3/4 Largeur nominale (détails) 13 mm 1 pc(s)
Description
Electrovanne à commande assistée avec servo-membrane pour la commande de fluides liquides et gazeux. Construction anti-coup de bélier. Pour une ouverture complète, une différence de pression de 0,5 bar est nécessaire.
Modèle
- Vanne à passage direct 2/2 voies
- Normalement fermée
- Matériau du corps : laiton selon DIN EN 50930-6
- Pièces intérieures de la vanne : acier inoxydable, laiton et plastique (PPS)
- Matériau des joints : EPDM
- Fluides : fluides neutres, par ex. air comprimé, eau
- Matériau de la bobine : polyamide
- Tolérance de tension : ± 10%
- Mode de fonctionnement : 100 % marche continue
- Indice de protection IP 65 avec prise
- Branchement électrique selon DIN EN 175301-803 forme A (auparavant DIN 43650)
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. Livraison sans prise (voir accessoires).
