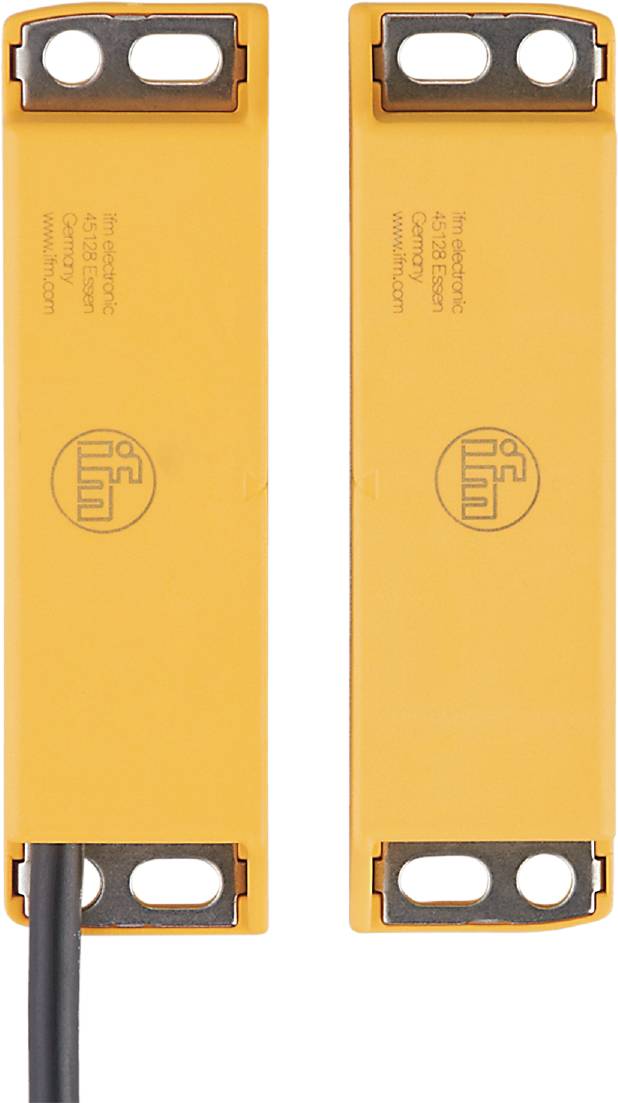

ifm Electronic Capteur magnétique magnétique MN505S MN505S PNP (l x H) 25 mm x 88 mm
EAN :
Ref. fabricant :
Code produit :
Type de produit
Capteur magnétique
Tension de fonctionnement max.
24 V
Type de contact
2 NO (T)
1 NF (R)
Distance de commutation (max.)
8 mm
Sorties
PNP
Fiche technique (PDF)
14 pièce(s)
Vente et expédition :
franco de port à partir de 100,00 €.- d'achat auprès de ce fournisseur
Nombre
Total
57,20 €
Livraison intracommunautaire (exonérée de TVA)
9,16 €
Vous bénéficiez déjà de la meilleure offre pour cette quantité.
Notre offre
Caractéristiques techniques
- Détecteur à codage magnétique, 88 x 13,1 x 25 mm, Portée 8 mm non encastrable, 2 x à fermeture, 1 x à ouverture, (libre de potentiel), DC, 6 m câble PVC, IP 67, IP 69K, (pose de câble protégée), 3 fils, Température ambiante -25...80 °C, Fréquence de commutation 150 Hz
- Type de produit
Capteur magnétique
- Type
MN505S
- Tension de fonctionnement max.
24 V
- Tension de fonctionnement
24 V (max)
- Type de contact
2 NO (T)
1 NF (R)
- Distance de commutation (max.)
8 mm
- Sorties
PNP
- Matériau du boîtier
PA
- Modèle
magnétique
- Branchement
câble extrémités ouvertes
- Longueur de câble
6 m
- Température min.
-25 °C
- Température max.
80 °C
IP67
IP69K
- Largeur
25 mm
- Hauteur
88 mm
- Dim.
(l x H) 25 mm x 88 mm
- Contenu
1 pc(s)
- Tension nominale
24 V/DC
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3317771 ifm Electronic Capteur magnétique magnétique MN505S MN505S PNP (l x H) 25 mm x 88 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3317771 ifm Electronic Capteur magnétique magnétique MN505S MN505S PNP (l x H) 25 mm x 88 mm
Description
Détecteur de sécurité magnétique
Codage: codé
Temps de réponse: 10 ms
Contacts de sécurité: 2 x contacts à fermeture + 1 x contact à ouverture
Distance de commutation sécurisée s(ar): 20 mm
Dimensions du boîtier (L x H x P): 25 x 88 x 13 mm
Indice de protection: IP67/IP69K
Raccordement: 6 câbles de 0,25 mm² de 6 m ***Le retour n’est possible que si l’emballage n’a pas été ouvert***
Le détecteur de sécurité magnétique MN505S d’ifm electronic, doté d’un actionneur codé, sert à la surveillance de la position des dispositifs de protection pouvant être déplacés latéralement, pivotés ou retirés. Il peut être raccordé à tous les systèmes de commande et relais de sécurité courants et dispose de deux contacts à fermeture servant de contacts de sécurité. Le détecteur de sécurité magnétique MN505S présente un temps de réponse de 10 ms et une distance de commutation sécurisée de 20 mm ; il se raccorde à l’aide de 6 câbles de 0,25 mm² d’une longueur de 6 m.
