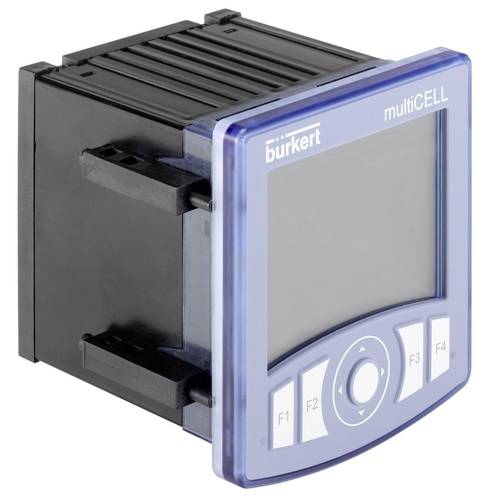

Bürkert 8619 multiCELL PID Régulateur de température Pt100, Pt1000 Courant analogique, Transistor (L x l x H) 112 x 112
EAN :
Ref. fabricant :
Code produit :
Type de produit
Régulateur de température
Type de régulateur de température
PID
Tension de fonctionnement
24 V/DC
Sorties (régulateur de température)
Courant analogique
Transistor
sonde
Pt100
Pt1000
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
1 429,17 €
3
2% = 34,88 €
1 394,29 €
5
3% = 48,74 €
1 380,43 €
10
4% = 58,03 €
1 371,14 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (1 429,17 € / unité(s))
1 429,17 €
HT
dont 0,11 € d’éco-part
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
- Transmetteur de débit et d'analyse flexible
- Utilisation intuitive
- Signaux d'entrée analogiques et numériques
- Grand écran graphique avec rétroéclairage réglable
- Enregistreur de données via carte SD possible
- Régulation PID incluse
Caractéristiques techniques
- Tension de fonctionnement ("Supply") : 12 - 36 V DC, filtrée et régulée
- Alimentation distribuée : max. 1,6 VA
- Alimentation distribuée ("PWR OUT") : 12 - 36 V DC, max.1,8 A
- Entrées numériques 2 x DI1, 2 x DI2 : tension 0 - 36 V DC, impédance d'entrée 3 kΩ, seuil de commutation : V(on) = 5 - 36 V DC, V(off) < 2 V DCC ; fréquence : 0,5 à 2500 Hz isolation galvanique ; protégée contre les inversions de polarité DC et les pics de tension
- Entrées analogiques AI1, AI2 : raccordement indifférent en mode puits ou source, isolation galvanique, courant : plage 0/3,5 - 22 mA, tension max. 36 V DC, impédance 50 Ω, résolution 1,5 µA, tension : plage 0 - 5/10 V DC, tension max. 36 V DC, impédance 110 kΩ, résolution 1 mV, erreur : ± 0,25 % de la valeur mesurée
- Sorties numériques DO1, DO2 - Transistor : raccordement indifférent en mode NPN ou PNP, isolation galvanique, protégées contre les courts-circuits, max. 36 V DC, max. 700 mA si une seule sortie de transistor est utilisée, 1 A max. au total si les deux sorties de transistor sont utilisées, fréquence : max. 2000 Hz
- Sorties analogiques AO1, AO2 : 4...20 mA, raccordement indifférent en mode puits ou source, isolation galvanique, protégées contre les inversions de polarité DC, impédance de boucle max. : 1100 Ω à 36 V DC, 610 Ω à 24 V DC, 100 Ω à 12 V DC
- Carte mémoire : type SD (Secure Digital), capacité : max. 2 Go, système de fichiers : FAT16
- Température ambiante - fonctionnement : -10 °C à +70 °C limité à 0 °C bis 70 °C si une carte mémoire est utilisée, stockage -20 °C à +70 °C
- Humidité relative < 85 %, sans condensation
- Classe de protection IP65 (montage dans porte d'armoire de commande, armoire de commande fermée), IP 20 (montage dans porte d'armoire de commande, à l'intérieur de l'armoire de commande), NEMA 4X (montage dans porte d'armoire de commande avec face avant à l'extérieur)
- Normes et directives - CEM : EN 61000-6-2, EN 61000-6-3, vibrations/chocs : EN 60068-2-6/EN 60068-2-27
- Type de produit
Régulateur de température
- Type
8619 multiCELL
- Type de régulateur de température
PID
- Tension de fonctionnement
24 V/DC
- Sorties (régulateur de température)
Courant analogique
Transistor
- Nombre de sorties analogiques
2
- Nombre de sorties du transistor
2
- Dim.
(L x l x H) 112 x 112 x 107 mm
- Hauteur
107 mm
- Longueur
112 mm
- Largeur
112 mm
- sonde
Pt100
Pt1000
- Référence fabricant
564382
- Modèle
Mesure de débit (carte principale), module d'entrée et régulation PID
- Type de montage
fixation frontale
- Poids
0.772 kg
- Interfaces
Interface pour cartes SD
Documents et téléchargements
Fiche technique
Fiche technique 625797 Bürkert 8619 multiCELL PID Régulateur de température Pt100, Pt1000 Courant analogique, Transistor (L x l x H) 112 x 112
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 625797 Bürkert 8619 multiCELL PID Régulateur de température Pt100, Pt1000 Courant analogique, Transistor (L x l x H) 112 x 112
Description
Le transmetteur/contrôleur multifonction type 8619 pour le montage armoire de commande possède une possibilité de connexion directe pour la plupartdes capteurs de débit, de pH/Redox et de conductivité. Il s'agit de l'appareil idéal pour la collecte de valeurs de mesure et la régulation ainsi que les taches de dosage. Il dispose d'un grand affichage graphique avec rétroéclairage réglable et touches pour les fonctions et la navigation du curseur. Les algorithmes de régulation et de commande ultra-modernes garantissent un contrôle de processus optimal. L'appareil avec un module d'entrée supplémentaire est équipé d'une régulation PID. Le type 8619 possède en outre un enregistreur de données.
Modèle
- Unité encastrable pour découpe 92 x 92 mm
- Matériau du corps, élément de fixation : PPO
- Joint : silicone
- Couvercle, fenêtre transparente : polycarbonate
- Revêtement face avant : caoutchouc silicone
- Plaque arrière : acier inoxydable 304
- Vis : acier inoxydable 316
- Connecteur : PBT
- Contact : alliage de cuivre plaqué or
- Afficheur graphique LCD, rétro-éclairage bleu ; résolution 128 x 168 pixels Langues : allemand, anglais, français
- Clavier : 4 touches [F1] [F2] [F3] [F4] pour fonctions dynamiques, 1 touche de navigation pour déplacements de curseur [↑] [↓] [→] [←]
- Enregistreur de données pour jusqu'à 16 valeurs différentes
- Contrôle du capteur : affichage direct et vérification des valeurs mesurées par le capteur
- Heure réelle avec date
- Emplacements pour module : 5 (extensible à l'usine Bürkert)
- Connexions électriques : borniers
- Câble de branchement recommandé : câble blindé, rigide H05 (07) V-U - 0,2 à 1,5 mm², flexible H05 (07) V-K - 0,2 à 1,5 mm², avec embout métallique 0,2 à 1,5 mm², avec embout avec manchon plastique 0,2 à 1,5 mm²
Avertissement
Une extension du module n'est possible qu'à l'usine Bürkert.
