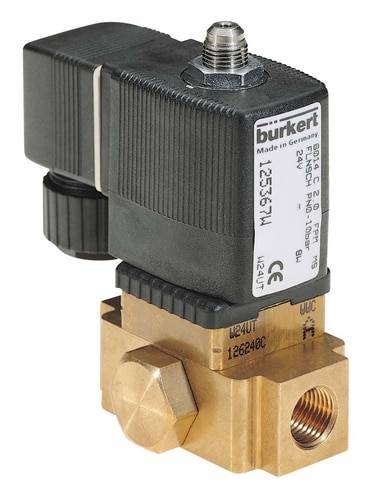

Bürkert Électrovanne à plongeur 125367 6014 24 V bride, G 1/8 Largeur nominale (détails) 2 mm à effet direct 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
73,33 €
3
3% = 2,04 €
71,29 €
5
4% = 2,85 €
70,48 €
10
5% = 3,40 €
69,93 €
25
5% = 4,00 €
69,33 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (73,33 € / unité(s))
73,33 €
HT
dont 0,06 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Electrovanne 3/2 voies, action directe
- Vanne à action directe et compacte jusqu'à l'ouverture nominale DN 2,5; système d'bobines vissées résistant aux vibrations; raccord banjo pour montage direct sur vannes pneumatiques; commande manuelle facile à entretenir; modèles à impulsions économes en énergie
Caractéristiques techniques
- Type d'entraînement : ancrage de levage
- Principe de fonctionnement de la soupape principale : soupape de siège
- Fonction de commutation : on/off
- Raccord de conduite fluidisique nombre : 3
- Fonction vanne positions de commutation : 2
- Pression nominale max. (Gaz) : 10 bar
- Pression nominale max. (Liquide) : 10 bar
- Tension continue : oui
- Puissance nominale : 8 W
- Bobine type : enfichée
- Matériau de la bobine (emballage) : PA (polyamide)
- Taille de bobine : 32 mm
- Temps de commutation ouvert : 10 ms - 15 ms.
- Temps de commutation de fermeture : 15 ms - 20 ms.
- Montage de la vanne : vanne complète
- Type de produit
Électrovanne à plongeur
- Tension de fonctionnement
24 V
- Pression de service (max.)
10 bar
- Matériau du boîtier
laiton
- Raccord
bride
G 1/8
- Milieu d'utilisation
Liquide ; gaz
- Plage de température des médias
-10 à +100 °C
- Référence fabricant
125367
- Pression de service (min.)
0 bar
- Matériau isolant
FKM
- Poids
0.29 kg
- Température max. des médias
+100 °C
- Température min. des médias
-10 °C
- Largeur nominale
2 mm
- Valeur QNn
120 l/min
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
-10 °C
- Mode de fonctionnement
à effet direct
- Valeur Kv
0.11
Documents et téléchargements
Fiche technique
Fiche technique 2351275 Bürkert Électrovanne à plongeur 125367 6014 24 V bride, G 1/8 Largeur nominale (détails) 2 mm à effet direct 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2351275 Bürkert Électrovanne à plongeur 125367 6014 24 V bride, G 1/8 Largeur nominale (détails) 2 mm à effet direct 1 pc(s)
Description
La soupape 6014 est une soupape d'ancrage de levage à action directe. Pour une meilleure sécurité contre la pression et les fuites, les bouchons et les tubes de guidage sont soudés ensemble. Différentes combinaisons de matériaux d'étanchéité sont disponibles en fonction de l'application. Une version à bride spécifique à Bürkert (SFB) permet l'enrichissement peu encombrant des vannes sur une plaque de raccordement multiple. Les bobines sont pressées avec le matériau polyamide ou avec de l'époxy résistant aux produits chimiques. Des bobines d'impulsion sont disponibles pour réduire la consommation électrique pendant le fonctionnement. Une commande manuelle en option permet une mise en service rapide et un entretien simple. En combinaison avec une prise d'appareil conforme à la norme DIN en 175301-803 forme A, les vannes répondent à l'indice de protection IP65. Les vannes en acier inoxydable sont conformes à la norme NEMA 4X.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
