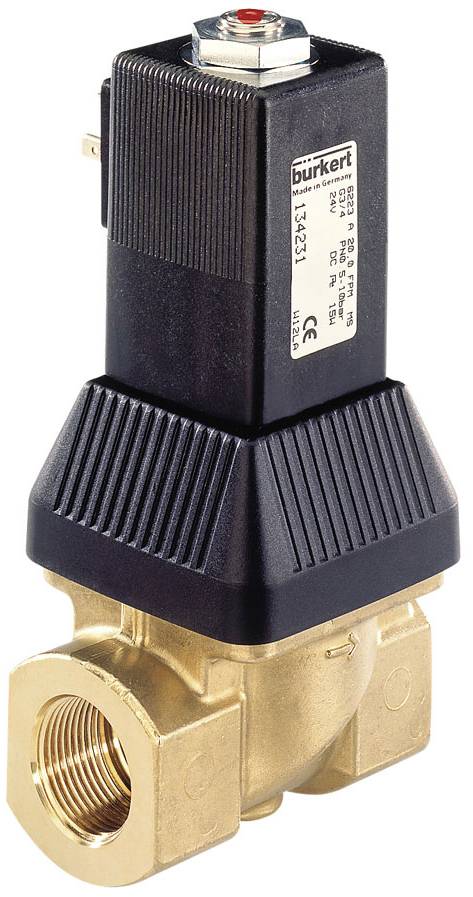

Bürkert Régulateur de pression proportionnel 282985 6223 G 3/4 Largeur nominale (détails) 13 mm Matériau du boîtier lait
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
332,50 €
3
2% = 8,12 €
324,38 €
5
3% = 11,34 €
321,16 €
10
4% = 13,50 €
319,00 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (332,50 € / unité(s))
332,50 €
HT
dont 0,11 € d’éco-part
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Vanne proportionnelle 2/2 voies, prép.
- Vanne de réglage pour la régulation continue des liquides
- Hystérésis faible et reproductibilité élevée
- Commande avec signal PWM
- Vanne à fermeture étanche précommandée
Caractéristiques techniques
- Matériau du joint - prépilotage du joint matériau : FKM (caoutchouc fluoré)
- Matériau d'étanchéité - joint de siège matériau catégorie : élastomère
- Matériau d'étanchéité - joint de siège matériau : FKM (caoutchouc fluoré)
- Matériau d'étanchéité - étanchéité vers l'extérieur matériau : FKM (caoutchouc fluoré)
- Pression & température - température moyenne min Medium : -10 °C.
- Pression & température - température moyenne max Medium : 90 °C.
- Pression & température - température ambiante min. : -10 °C.
- Pression & température - température ambiante max. : 55 °C.
- Pression et température - pression nominale min. : 0,5 bar
- Pression et température - pression nominale max. : 10 bar
- Pression et température - pression différentielle max. : 10 bar
- Connexion électrique - prise d'appareil fournie : non fournie
- Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
- Connexion électrique - branchement électrique position : dans le sens du débit, à gauche
- Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
- Connecteur électrique - type de connecteur électrique : mâle
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : piston
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - courant : sur le siège
- Caractéristiques de l'appareil - version à vide : non
- Caractéristiques de l'appareil - version oxygène : non
- Caractéristiques de l'appareil - type d'entraînement : ancrage de levage
- Propriétés de l'appareil - fonctionnement : contrôlé par servo
- Propriétés de l'appareil - séparation des supports : non
- Caractéristiques de l'appareil - fonction de commutation : continue
- Propriétés de l'appareil - exécution de l'analyse : non
- Caractéristiques de l'appareil - version vapeur : non
- Caractéristiques de l'appareil - guidage central : anneau coulissant
- Caractéristiques de l'appareil - fréquence PWM min. : 180 Hz
- Caractéristiques de l'appareil - fréquence PWM max. : 280 Hz
- Caractéristiques de l'appareil - plage de réglage : 1:10
- Caractéristiques de l'appareil - guidage central 2 : anneau coulissant
- Support Medium & Calibration - position de montage : arbitraire
- Diamètre nominal (valeur kV) - valeur QNn (gaz) : 2,695 l/min
- Diamètre nominal (valeur kV) - pilotage diamètre nominal (mm) : 1,2 mm
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 13 mm
- Diamètre nominal (valeur kV) - valeur kV (eau) : 2,7 m3/h
- Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouce) : 1/2 pouce
- Raccord process / câble - raccord de câble 1 type : filetage intérieur
- Raccord process / câble - raccord de câble 1 désignation de filetage : 3/4
- Raccord process / câble - raccord de câble 1 type de filetage : g
- Raccord process / câble - raccord de câble 2 type : filetage intérieur
- Raccord process / câble - raccord de câble 2 type de filetage : g
- Raccord process / câble - raccord de câble 2 désignation de filetage : 3/4
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
- Tension - tension min. / Tension nominale : 24 V.
- Tension - tension max. / Tension nominale : 24 V.
- Tension - tension alternative : non
- Tension - tension continue : oui
- Tension - tolérance de tension positive : 10 %
- Tension - tolérance de tension négative : 10 %
- Bobine (noyau) Kern - taille de bobine : 40 mm
- Bobine (noyau) Kern - bobine type : enfichée
- Bobine (noyau) Kern matériau de la bobine (enveloppe) : PA (polyamide)
- Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : H
- Bobine (noyau Kern) - partie en contact avec le milieu Kern matériau : acier inoxydable
- Bobine (noyau Kern) - partie en contact avec le milieu bouchon matériau : acier inoxydable
- Bobine (noyau Kern) - partie en contact avec le milieu tube de guidage de noyau matériau : acier inoxydable
- Bobine (noyau Kern) - partie en contact avec le milieu élément de guidage 1 matière : PTFE (polytétrafluoroéthylène)
- Bobine (noyau Kern) - partie en contact avec le milieu élément de guidage 2 matière : PTFE (polytétrafluoroéthylène)
- Bobine (noyau Kern) - partie en contact avec le milieu manchon d'écartement matériau : acier inoxydable
- Matériaux - vanne principale matériau en contact avec le milieu : laiton
- Mode d'action - raccord de conduite fluidisique nombre : 2
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : A - fermé en position de repos - raccord de pression 1 (P/NC)A - fermé en position de repos - raccord de pression 1 (P/NC)
- Homologations - puissance nominale : 10 W.
- Type
282985
- Type de produit
Régulateur de pression proportionnel
- Tension de fonctionnement
24 V/DC
- Matériau du boîtier
laiton
- Raccord
G 3/4
- Pression de service (max.)
10 bar
- Température de fonctionnement
-10 °C (min)
- Température de fonctionnement min.
-10 °C
- puissance électrique absorbée
10 W
- Référence fabricant
282985
- Pression de service (min.)
0.5 bar
- Matériau isolant
FKM
- Fonction
2/2 monostable fermé
- Plage de température des médias
-10 à 90 °C
- Température max. des médias
90 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
eau
- Largeur nominale
13 mm
- Valeur QNn
2.695 l/min
IP65
- Température ambiante max.
55 °C
- Température ambiante min.
-10 °C
- Mode de fonctionnement
commandé par servo
- Valeur Kv
2.7 m³/h
Documents et téléchargements
Fiche technique
Fiche technique 3047014 Bürkert Régulateur de pression proportionnel 282985 6223 G 3/4 Largeur nominale (détails) 13 mm Matériau du boîtier lait
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047014 Bürkert Régulateur de pression proportionnel 282985 6223 G 3/4 Largeur nominale (détails) 13 mm Matériau du boîtier lait
Description
La vanne de type 6223 peut être utilisée comme actionneur pour réguler de grandes quantités de liquide. Une faible hystérésis, une grande reproductibilité et une bonne sensibilité garantissent un bon comportement de commande. La vanne est fermée de manière étanche. L'antenne surmontée peut être facilement remplacée.
