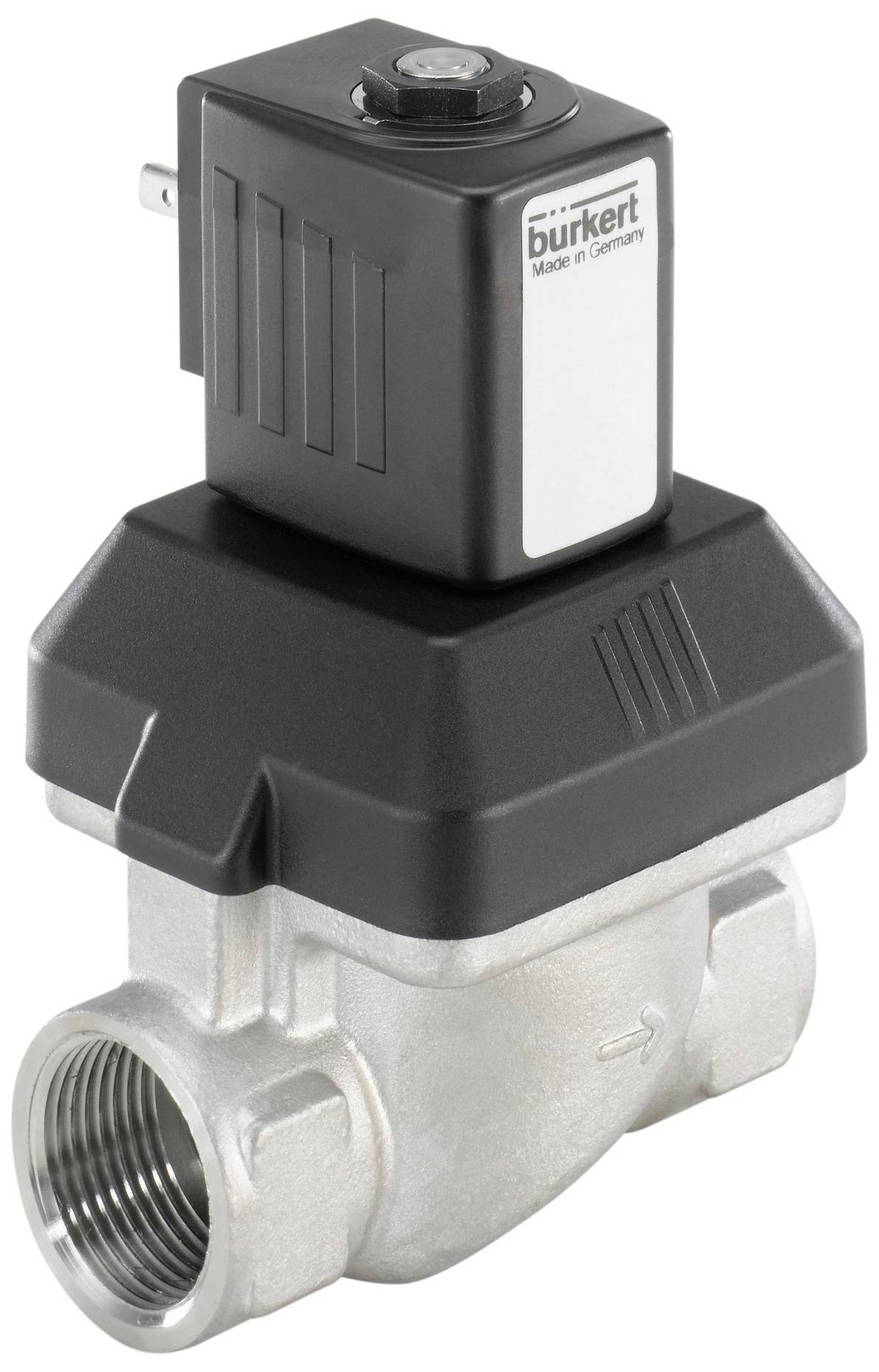

Bürkert Soupape à aimant 246303 6213 24 V 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
229,17 €
3
2% = 5,59 €
223,58 €
5
3% = 7,82 €
221,35 €
10
4% = 9,30 €
219,87 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (229,17 € / unité(s))
229,17 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Electrovanne 2/2 voies, commande forcée
- Valve à membrane commandée par servo jusqu'à la portée nominale DN40
- La membrane à ressort s'ouvre sans pression différentielle
- Fermeture amortie et silencieux
- Débit élevé avec un format compact
- Technologie double bobine à économie d'énergie en version Kick and Drop
Caractéristiques techniques
- Matériau du joint - prépilotage du joint matériau : EPDM (caoutchouc éthylène-propylène-diène)
- Matériau d'étanchéité - joint de siège matériau catégorie : élastomère
- Matériau d'étanchéité - joint de siège matériau : EPDM (caoutchouc éthylène-propylène-diène)
- Matériau d'étanchéité - étanchéité vers l'extérieur matériau : EPDM (caoutchouc éthylène-propylène-diène)
- Pression et température - pression nominale (DIN en 1333) : PN 10
- Pression & température - température moyenne min Medium : -30 °C.
- Pression & température - température moyenne max Medium : 100 °C.
- Pression & température - température ambiante min. : -30 °C.
- Pression & température - température ambiante max. : 55 °C.
- Pression et température - pression nominale min. : 0 bar
- Pression et température - version à contre-pression : non
- Pression et température - pression nominale max. (Liquide) : 10 bar
- Connexion électrique - prise d'appareil fournie : non fournie
- Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
- Connexion électrique - branchement électrique position : dans le sens du débit, à gauche
- Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
- Caractéristiques de l'appareil - longueur de montage : 65 mm
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne à membrane
- Propriétés de l'appareil - temps de commutation ouvert : 100 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture max. : 400 ms.
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - montage de la vanne : vanne complète
- Caractéristiques de l'appareil - courant : sur le siège
- Caractéristiques de l'appareil - version à vide : non
- Caractéristiques de l'appareil - type d'entraînement : ancrage de levage
- Propriétés de l'appareil - fonctionnement : contrôlé par servo
- Propriétés de l'appareil - séparation des supports : non
- Caractéristiques de l'appareil - fonction de commutation : on/off
- Caractéristiques de l'appareil - temps de commutation ouvert min. : 50 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture min. : 200 ms.
- Propriétés de l'appareil - exécution de l'analyse : non
- Caractéristiques de l'appareil - réglage de la vanne durée d'ouverture : non
- Caractéristiques de l'appareil - réglage de la vanne durée de fermeture : non
- Caractéristiques de l'appareil - vanne de brûleur d'huile : non
- Caractéristiques de l'appareil - version vapeur : non
- Caractéristiques de l'appareil - guidage central : anneau coulissant
- Caractéristiques de l'appareil - vanne principale avec filtre intégré : non
- Caractéristiques de l'appareil - génération : EV
- Caractéristiques de l'appareil - commande pilote vissée centrale : oui
- Diamètre nominal (valeur kV) - pilotage diamètre nominal (mm) : 1,1 mm
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 13 mm
- Diamètre nominal (valeur kV) - valeur kV (eau) : 3,6 m3/h
- Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouce) : 1/2 pouce
- Raccord process / câble - raccord de câble 1 type : filetage intérieur
- Raccord process / câble - raccord de câble 1 désignation de filetage : 1/2
- Raccord process / câble - raccord de câble 1 type de filetage : g
- Raccord process / câble - raccord de câble 2 type : filetage intérieur
- Raccord process / câble - raccord de câble 2 type de filetage : g
- Raccord process / câble - raccord de câble 2 désignation de filetage : 1/2
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
- Indice de protection : NEMA (max. Avec raccordement approprié) : NEMA 4X
- Tension - tension de la batterie : oui
- Tension - tension min. / Tension nominale : 24 V.
- Tension - tension max. / Tension nominale : 24 V.
- Tension - tension alternative : non
- Tension - tension continue : oui
- Tension - tolérance de tension positive : 10 %
- Tension - tolérance de tension négative : 10 %
- Bobine (noyau) Kern - taille de bobine : 40 mm
- Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
- Bobine (noyau) Kern - bobine de réglage redresseur : non
- Bobine (noyau) Kern - bobine enplac. Protection polaire : non
- Bobine (noyau) Kern - bobine commutation diode roue libre : non
- Bobine (noyau) Kern and Drop bobine : technologie Energy Spar non disponible
- Bobine (noyau) Kern - modèle silencieux : non
- Bobine (noyau) Kern - bobine type : enfichée
- Bobine (noyau) Kern matériau de la bobine (enveloppe) : EP (résine époxy)
- Bobine (noyau) Kern - bobine particularité : pour températures élevées
- Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : H
- Bobine (noyau Kern) - partie en contact avec le milieu Kern matériau : acier inoxydable
- Bobine (noyau Kern) - partie en contact avec le milieu bouchon matériau : acier inoxydable
- Bobine (noyau) Kern - puissance de mesure DC : 10 W.
- Bobine (noyau) Kern - puissance réduite DC : 10 W.
- Matériaux - vanne principale matériau en contact avec le milieu : acier inoxydable
- Matériaux - précommande matériau en contact avec le milieu : PA (polyamide)
- Matériaux - siège de soupape matériau : acier inoxydable
- Matériaux - corps de soupape couvercle matériau : acier inoxydable
- Mode d'action - raccord de conduite fluidisique nombre : 2
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : A - fermé en position de repos - raccord de pression 1 (P/NC)A - fermé en position de repos - raccord de pression 1 (P/NC)
- Mode d'action - commande manuelle : non
- Homologations - puissance nominale : 10 W.
- Type d'homologation : VDE, homologation matériau-eau potable VDE, homologation matériau-eau potable
- Type d'homologation : homologation de type selon DIN en 60730, KTW-BWGL
- Type de produit
Soupape à aimant
- Tension de fonctionnement
24 V
- Pression de service (max.)
0 bar
- Plage de température des médias
-30 à 100 °C
- Référence fabricant
246303
- Température max. des médias
100 °C
- Température min. des médias
-30 °C
IP65
- Température ambiante max.
55 °C
- Température ambiante min.
-30 °C
Documents et téléchargements
Fiche technique
Fiche technique 3047190 Bürkert Soupape à aimant 246303 6213 24 V 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047190 Bürkert Soupape à aimant 246303 6213 24 V 1 pc(s)
Description
La vanne 6213 EV est une vanne à membrane à commande servo de la série S.EV. Le couplage à ressort de la membrane facilite le processus d'ouverture de la soupape. Dans la version standard, la vanne est adaptée pour une utilisation dans des liquides. Une pression différentielle minimale est nécessaire pour une ouverture complète. Pour les applications de gaz et de vide, une version séparée (HP00) est disponible pour ouvrir la vanne sans pression différentielle. Différents matériaux de membrane sont disponibles en fonction des applications. Le boîtier comprend le laiton, l'acier inoxydable et le moulage rouge. Pour d'autres marchés, du laiton résistant aux incinaements est disponible. Pour réduire la consommation électrique pendant le fonctionnement, des bobines avec système électronique Kick and Drop intégré sont disponibles en technologie à double bobine.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
