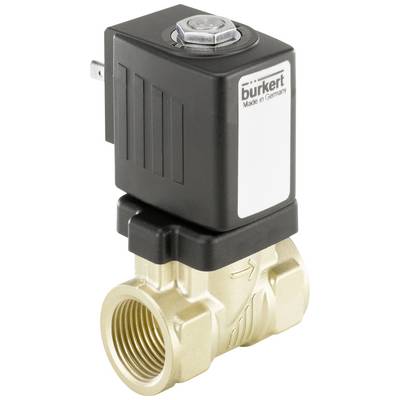

Bürkert Vanne à membrane 178900 6213 24 V G 1/2 Largeur nominale (détails) 13 mm commandé par servo 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
120,83 €
3
2% = 2,95 €
117,88 €
5
3% = 4,12 €
116,71 €
10
4% = 4,91 €
115,92 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (120,83 € / unité(s))
€
Plus que 4 pièce(s) en stock !
Points forts et détails
Electrovanne 2/2 voies
- Vanne à membrane à commande servo jusqu'à l'ouverture nominale DN40 ; membrane à ressort s'ouvre sans pression différentielle ; fermeture amortie et faible bruit ; débit élevé dans un format compact ; technologie à double bobine à économie d'énergie en version Kick and Drop
Caractéristiques techniques
- Type d'entraînement : ancrage de levage
- Principe de fonctionnement de la soupape principale : vanne à membrane
- Fonction de commutation : on/off
- Raccord de conduite fluidisique nombre : 2
- Fonction vanne positions de commutation : 2
- Flux : sur le siège
- Pression nominale max. (Liquide) : 10 bar
- Siège de soupape matériau : laiton
- Tension continue : oui
- Tension de la batterie : oui
- Puissance nominale : 16 W
- Bobine type : enfichée
- Matériau de la bobine (enveloppe) : EP (résine époxy)
- Taille de bobine : 42 mm
- Temps de commutation ouvert : 50 ms - 100 ms.
- Temps de commutation de fermeture : 200 ms - 400 ms.
- Montage de la vanne : vanne complète
- Milieu d'utilisation
Liquide
- Plage de température des médias
-10 à +80 °C
- Référence fabricant
178900
- Longueur
58 mm
IP65
- Valeur Kv
3.6
- Matériau du boîtier
laiton
acier inoxydable
- Raccord
G 1/2
- Mode de fonctionnement
commandé par servo
- Matériau isolant
NBR
- Pression de service (max.)
10 bar
- Pression de service (min.)
0 bar
- Tension de fonctionnement
24 V
- Largeur nominale
13 mm
- Température max. des médias
+80 °C
- Température min. des médias
-10 °C
- Température ambiante max.
+55 °C
- Température ambiante min.
-10 °C
- Poids
0.83 kg
- Type de produit
Vanne à membrane
Documents et téléchargements
Fiche technique
Fiche technique 2351348 Bürkert Vanne à membrane 178900 6213 24 V G 1/2 Largeur nominale (détails) 13 mm commandé par servo 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2351348 Bürkert Vanne à membrane 178900 6213 24 V G 1/2 Largeur nominale (détails) 13 mm commandé par servo 1 pc(s)
Description
La vanne 6213 EV est une vanne à membrane à commande servo de la série S.EV. Le couplage à ressort de la membrane facilite le processus d'ouverture de la soupape. Dans la version standard, la vanne est adaptée pour une utilisation dans des liquides. Une pression différentielle minimale est nécessaire pour une ouverture complète. Pour les applications de gaz et de vide, une version séparée (HP00) est disponible pour ouvrir la vanne sans pression différentielle. Différents matériaux de membrane sont disponibles en fonction des applications. Le boîtier de mesure standard répond à toutes les exigences européennes en matière d'eau potable. Pour d'autres marchés, du laiton résistant aux inzinc est disponible. Le boîtier est complété par une variante en acier inoxydable. Pour réduire la consommation électrique pendant le fonctionnement, des bobines avec système électronique « Kick and Drop » (KD) intégré sont disponibles en technologie à double bobine.
En combinaison avec un connecteur conforme à la norme DIN en 175301-803 forme A, les vannes répondent à la norme IP65, en combinaison avec un boîtier en acier inoxydable NEMA 4X.
Ce texte a été traduit par une machine.
En combinaison avec un connecteur conforme à la norme DIN en 175301-803 forme A, les vannes répondent à la norme IP65, en combinaison avec un boîtier en acier inoxydable NEMA 4X.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
