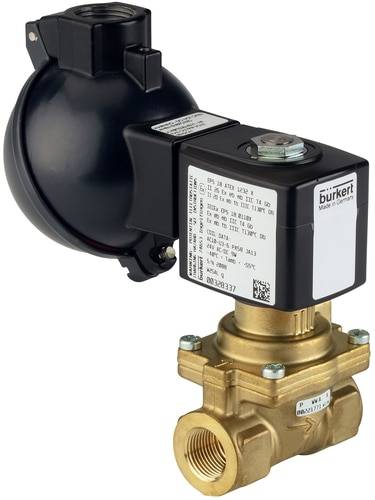

Bürkert Vanne à membrane 349731 6281 24 V G 1 Largeur nominale (détails) 25 mm commandé par servo 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
307,50 €
3
2% = 7,50 €
300,00 €
5
3% = 10,48 €
297,02 €
10
4% = 12,48 €
295,02 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (307,50 € / unité(s))
307,50 €
HT
dont 0,21 € d’éco-part
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Electrovanne 2/2 voies
- Vanne à membrane à commande servo jusqu'à l'ouverture nominale DN50 ; système de bobine à vis centrale résistant aux vibrations ; fermeture silencieuse et silencieuse ; commande manuelle facile à utiliser ; versions anti-explosion
Caractéristiques techniques
- Type d'entraînement : ancrage de levage
- Principe de fonctionnement de la soupape principale : vanne à membrane
- Fonction de commutation : on/off
- Raccord de conduite fluidisique nombre : 2
- Fonction vanne positions de commutation : 2
- Flux : sur le siège
- Pression nominale max. (Liquide) : 16 bar
- Tension alternative : oui
- Tension continue : oui
- Tension de la batterie : oui
- Puissance nominale : 9 W
- Bobine type : enfichée
- Matériau de la bobine (enveloppe) : EP (résine époxy)
- Taille de bobine : 40 mm
- Temps de commutation ouvert : 120 ms - 1,5 ms.
- Temps de commutation de fermeture : 200 ms - 3,5 ms.
- Montage de la vanne : vanne complète
- Fréquence de tension : 50/60 Hz
- Câble de raccordement électrique longueur : 3 mm
- Type de produit
Vanne à membrane
- Tension de fonctionnement
24 V
- Pression de service (max.)
16 bar
- Matériau du boîtier
laiton
- Raccord
G 1
- Milieu d'utilisation
Liquide
- Plage de température des médias
-10 à +80 °C
- Référence fabricant
349731
- Pression de service (min.)
0.2 bar
- Matériau isolant
NBR
- Poids
1787 kg
- Température max. des médias
+80 °C
- Température min. des médias
-10 °C
- Largeur nominale
25 mm
- Longueur
95 mm
- Valeur QNn
13 l/min
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
-30 °C
- Mode de fonctionnement
commandé par servo
- Valeur Kv
12
Documents et téléchargements
Fiche technique
Fiche technique 2351765 Bürkert Vanne à membrane 349731 6281 24 V G 1 Largeur nominale (détails) 25 mm commandé par servo 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2351765 Bürkert Vanne à membrane 349731 6281 24 V G 1 Largeur nominale (détails) 25 mm commandé par servo 1 pc(s)
Description
La vanne 6281 est une vanne à membrane à commande servo de la série S.EV. Une pression différentielle minimale est toujours nécessaire pour le fonctionnement de la soupape. Selon les applications, différents matériaux de membrane et modes d'action sont disponibles. Le boîtier de mesure standard répond à toutes les exigences européennes en matière d'eau potable. Pour d'autres marchés, du laiton résistant aux inzinc est disponible. Le boîtier est complété par une variante en acier inoxydable. Pour réduire la demande d'énergie, toutes les bobines peuvent être fournies avec une réduction de puissance électronique. La livraison de la vanne avec commande manuelle est possible pour un entretien et une mise en service faciles. En combinaison avec un connecteur conforme à la norme DIN en 175301-803 forme A, les vannes répondent à la norme IP65, en combinaison avec un boîtier en acier inoxydable NEMA 4X.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
