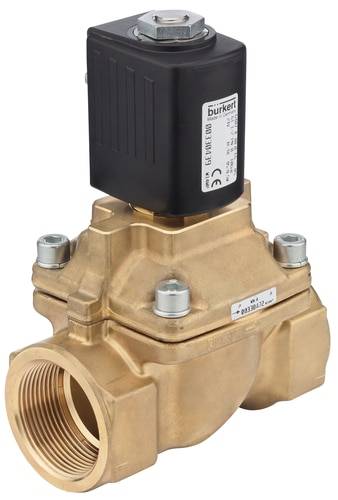

Bürkert Vanne à piston 320868 6407 230 V manchon NPT 1 Largeur nominale (détails) 25 mm à commande forcée 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
529,17 €
3
2% = 12,91 €
516,26 €
5
3% = 18,04 €
511,13 €
10
4% = 21,49 €
507,68 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (529,17 € / unité(s))
529,17 €
HT
dont 0,42 € d’éco-part
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Vanne à piston 2/2 voies commandée par servo
- Vanne à piston à commande servo jusqu'à l'ouverture nominale DN50 ; ouverture sécurisée grâce au système à piston à couplage fixe sans pression différentielle ; système à bobine surmonté résistant aux vibrations ; versions protégées contre les explosions ; technologie à double bobine à économie d'énergie en version Kick and Drop
Caractéristiques techniques
- Type d'entraînement : ancrage de levage
- Principe de fonctionnement de la soupape principale : soupape de siège
- Fonction de commutation : on/off
- Raccord de conduite fluidisique nombre : 2
- Fonction vanne positions de commutation : 2
- Flux : sur le siège
- Pression nominale max. (Liquide) : 10 bar
- Siège de soupape matériau : acier inoxydable
- Tension alternative : oui
- Puissance nominale : 85 W
- Bobine type : enfichée
- Matériau de la bobine (enveloppe) : EP (résine époxy)
- Taille de bobine : 42 mm
- Temps de commutation ouvert : 100 ms - 200 ms.
- Temps de commutation de fermeture : 300 ms - 500 ms.
- Montage de la vanne : vanne complète
- Puissance d'enclenchement : 85 va
- Fréquence de tension : 50/60 Hz
- Type de produit
Vanne à piston
- Tension de fonctionnement
230 V
- Pression de service (max.)
10 bar
- Matériau du boîtier
laiton
- Raccord
manchon NPT 1
- Milieu d'utilisation
Liquide
- Plage de température des médias
-40 à +150 °C
- Référence fabricant
320868
- Modèle
Modèle à vapeur
- Pression de service (min.)
0 bar
- Matériau isolant
PTFE
Graphite
- Poids
2076 kg
- Température max. des médias
+150 °C
- Température min. des médias
-40 °C
- Largeur nominale
25 mm
- Longueur
115 mm
- Valeur QNn
10.8 l/min
IP65
- Température ambiante max.
+45 °C
- Mode de fonctionnement
à commande forcée
- Valeur Kv
10
Documents et téléchargements
Fiche technique
Fiche technique 2351659 Bürkert Vanne à piston 320868 6407 230 V manchon NPT 1 Largeur nominale (détails) 25 mm à commande forcée 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2351659 Bürkert Vanne à piston 320868 6407 230 V manchon NPT 1 Largeur nominale (détails) 25 mm à commande forcée 1 pc(s)
Description
La soupape 6407 est une soupape à piston commandée par servo. Le couplage fixe de la vanne pilote et du piston permet d'ouvrir la vanne sans pression différentielle. En tant que vanne à piston, le type 6407 est particulièrement adapté aux gaz et à la vapeur, ainsi qu'aux liquides à basse température de fonctionnement en dessous de 0°C. Pour une meilleure sécurité contre la pression et les fuites, les bouchons et les tubes de guidage sont soudés ensemble. Différentes combinaisons de matériaux d'étanchéité sont disponibles en fonction de l'application. Les bobines sont pressées avec de l'époxy résistant aux produits chimiques. Pour réduire la consommation électrique pendant le fonctionnement, des bobines avec système électronique « Kick and Drop » (KD) intégré sont disponibles en technologie à double bobine. En combinaison avec un connecteur conforme à la norme DIN en 175301-803 forme A, les vannes répondent à l'indice de protection IP65.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
