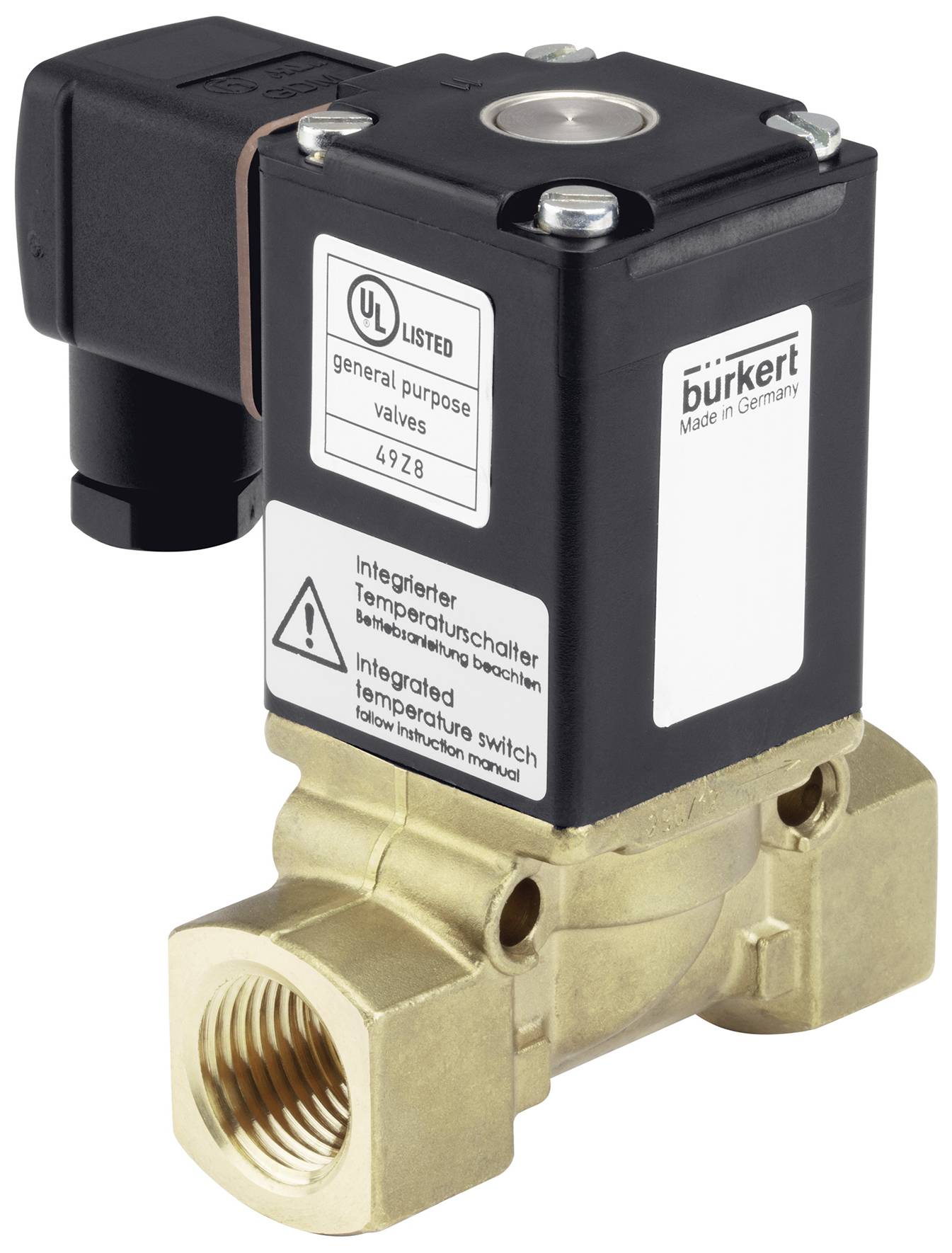

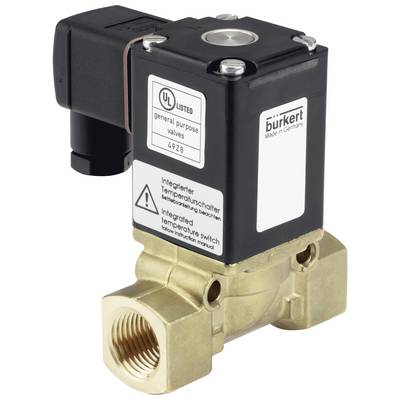

Bürkert Vanne à servocommande 59608 0290 230 V 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
183,33 €
3
2% = 4,48 €
178,85 €
5
3% = 6,25 €
177,08 €
10
4% = 7,45 €
175,88 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (183,33 € / unité(s))
183,33 €
HT
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Electrovanne 2/2 voies ; commande par servo
- Valve à membrane commandée par servo jusqu'à la portée nominale DN50
- La membrane à couplage fixe s'ouvre sans pression différentielle
- Système de bobine à vis sans tête résistant aux vibrations
- Réduction de puissance économe en énergie pour toutes les versions DC
Caractéristiques techniques
- Matériau du joint - prépilotage du joint matériau : FKM (caoutchouc fluoré)
- Matériau d'étanchéité - joint de siège matériau catégorie : élastomère
- Matériau d'étanchéité - joint de siège matériau : FKM (caoutchouc fluoré)
- Matériau d'étanchéité - étanchéité vers l'extérieur matériau : FKM (caoutchouc fluoré)
- Pression & température - température moyenne min Medium : 0 °C.
- Pression & température - température moyenne max Medium : 100 °C.
- Pression & température - température ambiante max. : 55 °C.
- Pression et température - pression nominale min. : 0 bar
- Pression et température - version à contre-pression : non
- Pression et température - pression nominale max. (Liquide) : 16 bar
- Connexion électrique - prise d'appareil fournie : fournie
- Raccordement électrique - prise type. N° - Type : 00314802 - 2518
- Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
- Connexion électrique - branchement électrique position : dans le sens du débit, à gauche
- Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
- Caractéristiques de l'appareil - longueur de montage : 74,5 mm
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne à membrane
- Caractéristiques de l'appareil - temps de commutation ouvert : 250 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture max. : 2 000 ms.
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - montage de la vanne : vanne complète
- Caractéristiques de l'appareil - courant : sur le siège
- Caractéristiques de l'appareil - version à vide : oui
- Caractéristiques de l'appareil - version oxygène : oui
- Caractéristiques de l'appareil - pièces sans huile ni graisse : oui (selon dis 1000020797)
- Caractéristiques de l'appareil - type d'entraînement : ancrage de levage
- Propriétés de l'appareil - fonctionnement : commandé par force
- Propriétés de l'appareil - séparation des supports : non
- Caractéristiques de l'appareil - fonction de commutation : on/off
- Caractéristiques de l'appareil - temps de commutation ouvert min. : 100 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture min. : 700 ms.
- Propriétés de l'appareil - exécution de l'analyse : non
- Caractéristiques de l'appareil - réglage de la vanne durée d'ouverture : non
- Caractéristiques de l'appareil - réglage de la vanne durée de fermeture : non
- Caractéristiques de l'appareil - vanne de brûleur d'huile : non
- Caractéristiques de l'appareil - version vapeur : non
- Caractéristiques de l'appareil - vanne principale avec filtre intégré : non
- Diamètre nominal (valeur kV) - QNn valeur (gaz) : 1 900 l/min
- Diamètre nominal (valeur kV) - pilotage diamètre nominal (mm) : 1,5 mm
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 12 mm
- Diamètre nominal (valeur kV) - valeur kV (eau) : 1,8 m3/h
- Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouce) : 7/16 pouces
- Raccord process / câble - raccord de câble 1 type : filetage intérieur
- Raccord process / câble - raccord de câble 1 désignation de filetage : 1/2
- Raccord process / câble - raccord de câble 1 type de filetage : g
- Raccord process / câble - raccord de câble 2 type : filetage intérieur
- Raccord process / câble - raccord de câble 2 type de filetage : g
- Raccord process / câble - raccord de câble 2 désignation de filetage : 1/2
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
- Tension - tension de la batterie : non
- Tension - tension min. / Tension nominale : 230 V.
- Tension - tension max. / Tension nominale : 230 V.
- Tension - tension alternative : oui
- Tension - tension continue : non
- Tension - tolérance de tension positive : 10 %
- Tension - tolérance de tension négative : 10 %
- Bobine (noyau) Kern - taille de bobine : 40 mm
- Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
- Bobine (noyau) Kern - bobine de réglage redresseur : non
- Bobine (noyau) Kern - bobine commutation diode roue libre : non
- Bobine (noyau) Kern - modèle silencieux : non
- Bobine (noyau) Kern - bobine type : vissé en bloc
- Bobine (noyau) Kern matériau de la bobine (enveloppe) : EP (résine époxy)
- Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : H
- Bobine (noyau) Kern - puissance d'enclenchement AC : 100 V.
- A
- Bobine (noyau Kern) - partie en contact avec le milieu Kern matériau : acier inoxydable
- Bobine (noyau Kern) - partie en contact avec le milieu bouchon matériau : acier inoxydable
- Bobine (noyau) Kern - puissance de mesure AC : 25 V.
- A
- Matériaux - vanne principale matériau en contact avec le milieu : laiton
- Mode d'action - raccord de conduite fluidisique nombre : 2
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : A - fermé en position de repos - raccord de pression 1 (P/NC)A - fermé en position de repos - raccord de pression 1 (P/NC)
- Mode d'action - commande manuelle : non
- Homologations - puissance nominale : 10 W.
- Tension fréquence : 50 Hz
- Type de produit
Vanne à servocommande
- Tension de fonctionnement
230 V
- Pression de service (max.)
0 bar
- Plage de température des médias
0 à 100 °C
- Référence fabricant
59608
- Température max. des médias
100 °C
- Température min. des médias
0 °C
IP65
- Température ambiante max.
55 °C
Documents et téléchargements
Fiche technique
Fiche technique 3046840 Bürkert Vanne à servocommande 59608 0290 230 V 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3046840 Bürkert Vanne à servocommande 59608 0290 230 V 1 pc(s)
Description
La valve 0290 est une valve à membrane contrôlée par servo de la série S.EV. La vanne s'ouvre sans pression différentielle. Le processus d'ouverture est soutenu par le couplage fixe de la membrane sur l'armature. La fonction « Soft-Kick » intégrée permet une ouverture sans matériaux. Différents matériaux de membrane sont disponibles en fonction des applications. Le boîtier est complété par des variantes en acier inoxydable. Les bobines de l'aimant sont pressées avec un époxy résistant aux produits chimiques. Pour réduire la consommation électrique, une électronique « Kick and Drop » est encapsulée dans la bobine pour toutes les variantes DC. NEMA 4X est disponible sur demande.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
