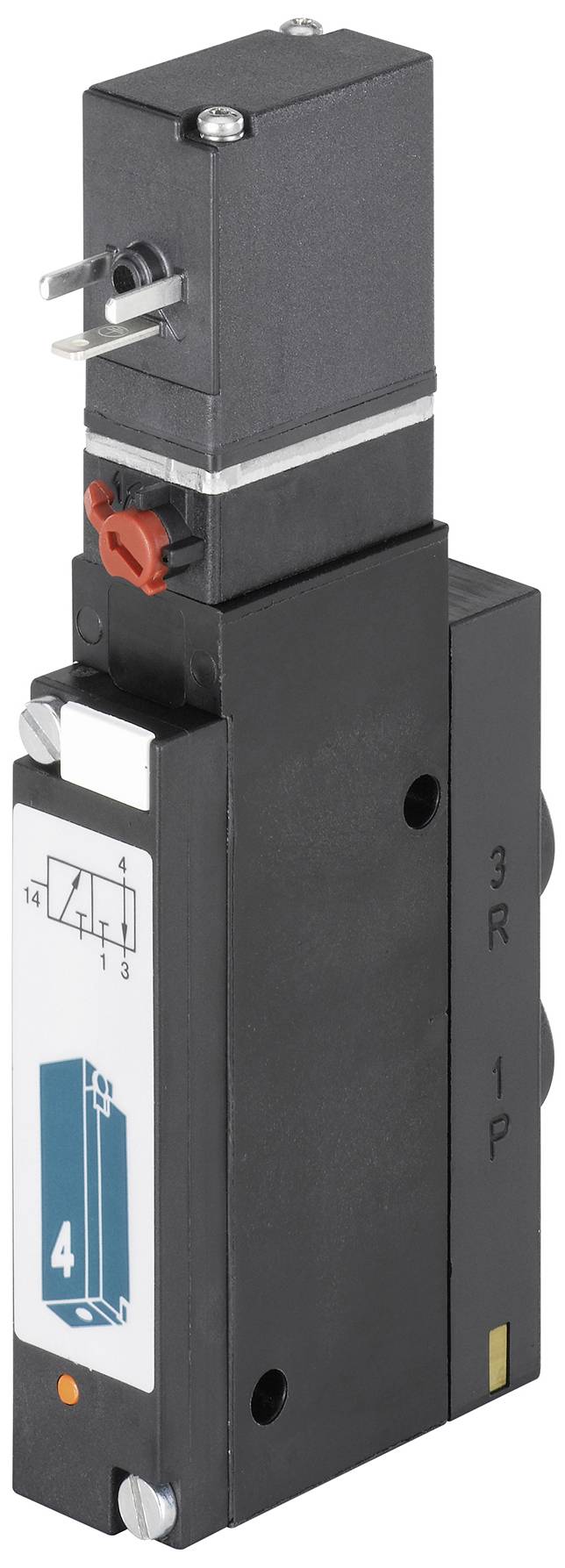

Bürkert Vanne pneumatique 5470 135208 10 bar (max) 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
81,66 €
3
3% = 2,26 €
79,40 €
5
4% = 3,17 €
78,49 €
10
5% = 3,78 €
77,88 €
25
5% = 4,45 €
77,21 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (81,66 € / unité(s))
81,66 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Vanne pneumatique 4/2 voies
- Vanne compacte 3/2 et 4/2 voies
- Peut être rangée en tant que bloc de soupapes
- Faible consommation électrique
- Nombreuses connexions pneumatiques
- Construction robuste.
Caractéristiques techniques
- Entraînement - commande manuelle matériau : PA (polyamide)
- Montage (bloc de vannes) - dimension d'enrichissement 1 : 19 mm
- Matériau du joint - vanne principale matériau du joint : NBR (caoutchouc nitrile)
- Matériau du joint - prépilotage du joint matériau : FKM (caoutchouc fluoré)
- Pression & température - température moyenne min Medium : -10 °C.
- Pression & température - température moyenne max Medium : 50 °C.
- Pression & température - température ambiante min. : -10 °C.
- Pression & température - température ambiante max. : 55 °C.
- Pression et température - pression nominale min. : 2 bar
- Pression et température - pression nominale max. : 10 bar
- Connexion électrique - prise d'appareil fournie : non fournie
- Raccordement électrique - raccordement électrique type : fiche mâle forme C selon DIN en 175301-803
- Connexion électrique - branchement électrique position : page de travail
- Caractéristiques de l'appareil - sous-groupe de produits : vannes pneumatiques
- Caractéristiques de l'appareil - type de réinitialisation : ressort pneumatique + ressort mécanique
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
- Caractéristiques de l'appareil - pilotage de la valve type : électrique
- Propriétés de l'appareil - temps de commutation ouvert : 15 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture max. : 12 ms.
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - réduction de puissance intégrée : non
- Diamètre nominal (valeur kV) - QNn valeur (gaz) : 300 l/min
- Diamètre nominal (valeur kV) - pilotage diamètre nominal (mm) : 1,2 mm
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 4 mm
- Raccord process / câble - raccord d'alimentation type : bride
- Raccord process / câble - schéma de raccordement : FM07
- Raccord process / câble - raccord de travail type : raccord de tuyau
- Raccord process / câble - raccord de travail position : soupape inférieure
- Raccord process / câble - raccord de travail matériau : laiton
- Raccord process / câble - raccord de travail diamètre (mm) : 6 mm
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
- Tension - tension de la batterie : oui
- Tension - tension min. / Tension nominale : 24 V.
- Tension - tension max. / Tension nominale : 24 V.
- Tension - tension alternative : non
- Tension - tension continue : oui
- Bobine (noyau) Kern - puissance absorbée électrique min. : 2 W.
- Bobine (noyau) Kern - puissance électrique absorbée max. : 2 W
- Bobine (noyau) Kern - bobine commutation LED : non
- Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
- Bobine (noyau) Kern - bobine de réglage redresseur : non
- Bobine (noyau) Kern - bobine enplac. Protection polaire : non
- Bobine (noyau) Kern - bobine commutation diode roue libre : non
- Bobine (noyau) Kern - bobine commutation diode roue libre redondante : non
- Matériaux - vanne principale matériau en contact avec le milieu : PA (polyamide)
- Matériaux - vanne principale matériau en contact avec l'environnement : PA (polyamide)
- Matériaux - précommande matériau en contact avec le milieu : PA (polyamide)
- Matériaux - prépilotage matériau en contact avec l'environnement : PA (polyamide)
- Mode d'action - raccord de conduite fluidisique nombre : 4
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : g - ouvert en position de repos - prise de pression 1 (P) après l'orifice de travail 2 (B), orifice de travail 4 (A) après la sortie 3 (R) ouvert - ouvert en position de repos - prise de pression 1 (P) après l'orifice de travail 2 (B), orifice de travail 4 (A) ouvert après la sortie 3 (R)
- Mode d'action - commande manuelle : oui
- Mode d'action - commande manuelle type : levier rotatif
- Mode d'action - verrouillage de la commande manuelle : oui
- Mode d'action - commande manuelle fente de vis : oui
- Type de produit
Vanne pneumatique
- Référence fabricant
135208
- Pression de service (max.)
10 bar
- Plage pression de fonctionnement
10 bar (max)
IP65
- Type
5470
- Température max. des médias
50 °C
- Température min. des médias
-10 °C
Documents et téléchargements
Fiche technique
Fiche technique 3047095 Bürkert Vanne pneumatique 5470 135208 10 bar (max) 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047095 Bürkert Vanne pneumatique 5470 135208 10 bar (max) 1 pc(s)
Description
Les vannes du type 5470 sont composées d'une électrovanne à bascule de type 6106 et d'une vanne pneumatique. Dans le boîtier de la vanne pilote, une armature se plie, semblable à une bascule. Il commute la vanne. Le faible mouvement d'inclinaison de la bascule est sans usure ; une lubrification de base n'est pas nécessaire. Le type 5470 R est disponible en tant que vanne 3/2 et 4/2 voies. Les vannes peuvent être rangées individuellement à l'aide d'une bride de module. Ils peuvent être mis ensemble en blocs de soupapes avec les modules de raccordement. Différentes variantes existent pour les connexions de travail 2 et 4.
