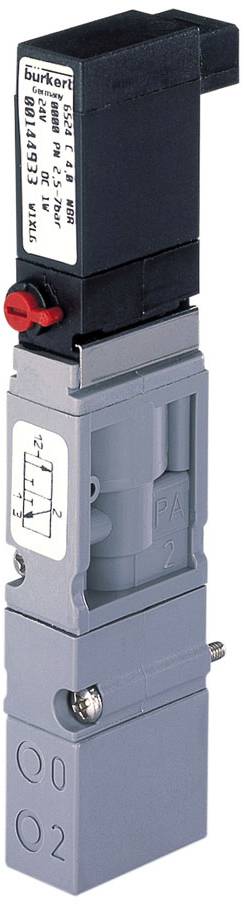

Bürkert Vanne pneumatique 6524 186260 10 bar (max) 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
149,99 €
3
2% = 3,66 €
146,33 €
5
3% = 5,11 €
144,88 €
10
4% = 6,09 €
143,90 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (149,99 € / unité(s))
149,99 €
HT
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Vanne pneumatique 2x3/2 voies 10 mm
- Forme compacte
- Deuxième connexion pour fonction d'arrêt
- Faible consommation électrique
- Temps de commutation rapides
Caractéristiques techniques
- Entraînement - commande manuelle matériau : PA (polyamide)
- Montage (bloc de vannes) - dimension d'enrichissement 1 : 11 mm
- Matériau du joint - vanne principale matériau du joint : FKM (caoutchouc fluoré)
- Matériau du joint - prépilotage du joint matériau : FKM (caoutchouc fluoré)
- Pression & température - température moyenne min Medium : -10 °C.
- Pression & température - température moyenne max Medium : 50 °C.
- Pression & température - température ambiante min. : -10 °C.
- Pression & température - température ambiante max. : 55 °C.
- Pression et température - pression nominale min. : 2,5 bar
- Pression et température - pression nominale max. : 10 bar
- Connexion électrique - prise d'appareil fournie : non fournie
- Raccordement électrique - raccordement électrique type : fiche rectangulaire 2,54 mm, 3 pôles
- Connexion électrique - branchement électrique position : côté alimentation
- Raccordement électrique - raccordement électrique nombre de contacts : 3
- Connexion électrique - branchement électrique polarité : broche centrale borne positive
- Caractéristiques de l'appareil - sous-groupe de produits : vannes pneumatiques
- Caractéristiques de l'appareil - type de réinitialisation : ressort pneumatique + ressort mécanique
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
- Caractéristiques de l'appareil - pilotage de la valve type : électrique
- Propriétés de l'appareil - temps de commutation ouvert : 15 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture max. : 20 ms.
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - réduction de puissance intégrée : oui
- Caractéristiques de l'appareil - fixation type : vis métriques
- Caractéristiques de l'appareil - fixation dimensions : m2 x 28
- Caractéristiques de l'appareil - fixation matériau : acier
- Diamètre nominal (valeur kV) - QNn valeur (gaz) : 300 l/min
- Diamètre nominal (valeur kV) - pilotage diamètre nominal (mm) : 0,6 mm
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 4 mm
- Raccord process / câble - raccord d'alimentation type : bride
- Raccord process / câble - schéma de raccordement : FM20
- Raccord process / câble - raccord de travail type : bride
- Raccord process / câble - raccord de travail position : sur le module pneumatique
- Raccord process / câble - raccord de travail, schéma de bride : FM20
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP20
- Tension - tension de la batterie : oui
- Tension - tension min. / Tension nominale : 24 V.
- Tension - tension max. / Tension nominale : 24 V.
- Tension - tension alternative : non
- Tension - tension continue : non
- Bobine (noyau) Kern - taille de bobine : 10 mm
- Bobine (noyau) Kern - puissance absorbée électrique min. : 0,8 W
- Bobine (noyau) Kern - puissance électrique max. : 0,8 W
- Bobine (noyau) Kern - bobine commutation LED : non
- Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
- Bobine (noyau) Kern - bobine de réglage redresseur : non
- Bobine (noyau) Kern - bobine enplac. Protection polaire : non
- Bobine (noyau) Kern - bobine commutation diode roue libre : non
- Bobine (noyau) Kern - bobine commutation diode roue libre redondante : non
- Bobine (noyau) Kern - puissance électrique absorbée 2 min. : 0,8 W
- Bobine (noyau) Kern - puissance électrique absorbée 2 max. : 0,8 W
- Matériaux - vanne principale matériau en contact avec le milieu : PA (polyamide)
- Matériaux - vanne principale matériau en contact avec l'environnement : PA (polyamide)
- Matériaux - précommande matériau en contact avec le milieu : PPS (polysulfure de phénylène)
- Matériaux - précommande matériau en contact avec l'environnement : PPS (polysulfure de phénylène)
- Mode d'action - raccord de conduite fluidisique nombre : 3
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : C - fermé en position de repos - prise de pression 1 (P/NC), port de travail 2 (A/OUT) après le port 3 (R/NO) ouvert C - en position de repos fermé - prise de pression 1 (P/NC), orifice de travail 2 (A/OUT) après le port 3 (R/NO) ouvert
- Mode d'action - commande manuelle : oui
- Mode d'action - commande manuelle type : levier rotatif
- Mode d'action - verrouillage de la commande manuelle : oui
- Mode d'action - commande manuelle fente de vis : oui
- Mode d'action - fonction vanne 2 Code : C
- Mode d'action - raccord de conduite fluidisique 2 nombre : 3
- Mode d'action - fonction vanne 2 positions de commutation : 2
- Mode d'action - fonction vanne 2 : C - en position de repos, prise de pression 1 (P/NC) fermée, orifice de travail 2 (A/OUT) ouvert après la connexion 3 (R/NO)
- Type de produit
Vanne pneumatique
- Référence fabricant
186260
- Pression de service (max.)
10 bar
- Plage pression de fonctionnement
10 bar (max)
IP20
- Type
6524
- Température max. des médias
50 °C
- Température min. des médias
-10 °C
Documents et téléchargements
Fiche technique
Fiche technique 3047117 Bürkert Vanne pneumatique 6524 186260 10 bar (max) 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047117 Bürkert Vanne pneumatique 6524 186260 10 bar (max) 1 pc(s)
Description
Le type 6524 se compose d'une électrovanne à clapet anti-retour type 6144 et d'une vanne de siège pneumatique. Le système Flipper active permet de commuter des pressions élevées à faible consommation d'énergie et avec des temps de commutation courts. Toutes les vannes sont équipées de série d'une commande manuelle d'urgence. La variante vanne 2 x 3/2 voies est la combinaison de deux électrovannes de type flipper 6144 et d'une vanne de siège pneumatique. La vanne est également disponible avec un deuxième raccord (câble pressé), ce qui rend possible une fonction d'arrêt orientée vers la sécurité.
