Camille Bauer LINAX PQ1000 Analyseur de réseau

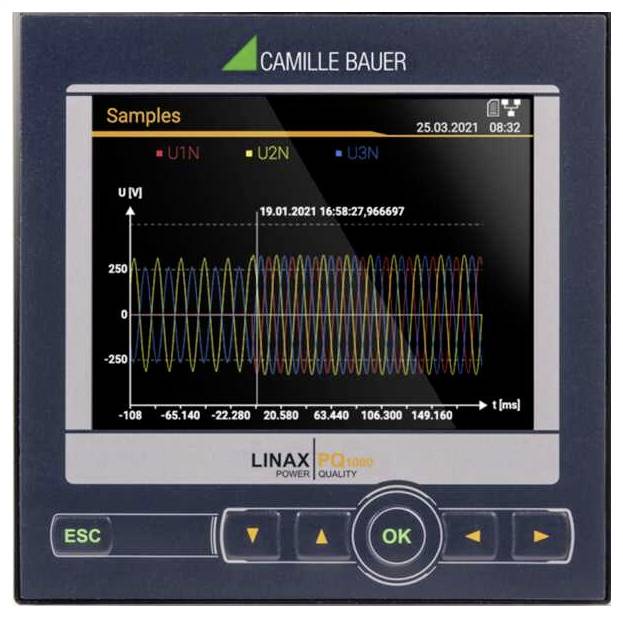

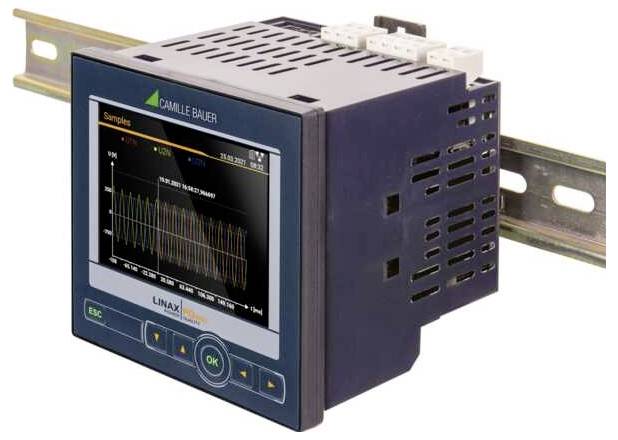

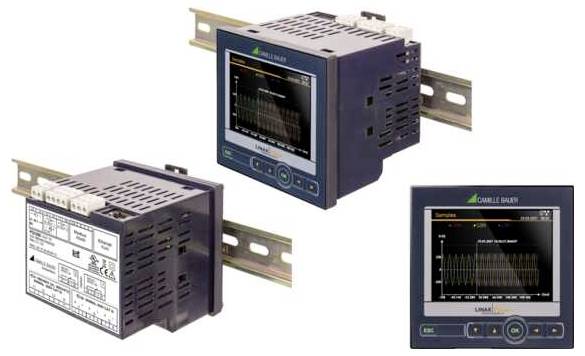

Technique de mesure stationnaire PQ en classe S comme montage de panneau frontal (96 x 96 mm). Le LINAX PQ1000 combine les caractéristiques d'un instrument de mesure PQ normatif avec des fonctions d'analyse de la consommation d'énergie et de l'état du réseau. Le design moderne et multilingue permet à l'appareil de fonctionner ou de paramétrer intuitivement via le site Web de l'appareil ou l'écran TFT couleur haute résolution. Le serveur Web intégré permet la consultation à distance, l'affichage et l'analyse des données de mesure. Aucun logiciel spécial n'est nécessaire. . Analyse de la qualité du réseau L'appareil permet une évaluation permanente de la qualité du réseau conformément à la norme CEI 61000-4-30 Ed.3 dans la classe S. Les événements PQ détectés (chute de tension, surtension, interruption de tension, surélévation de courant et changement de fréquence, tension homopolaire) servent à démontrer que des perturbations se sont produites et à rechercher le responsable de la perturbation afin d'augmenter la sécurité d'approvisionnement. Certification indépendante selon IEC 61000-4-30:2015+AMD1:2021, classe S, test selon IEC 62586-2:2017+AMD1:2021 (Functional Tests) par l'Institut fédéral de métrologie METAS Soutien du standard, Format PQDIF indépendant du fabricant selon IEEE 1159.3 Durée d'enregistrement des événements réglable Affichage des événements via site Web avec Zoom de temps et calcul de valeur Analyse des flux d'énergie Moyens de puissance avec analyse des tendances pour éviter les pics de charge Stockage du profil de charge avec bande passante variable (min/max) par intervalle d'énergie active classe (IEC 62053-22:2003) 0.2S (/2014A), Indicateur d'énergie réactive de base avec 5 (IEC 62053 autres valeurs de base sélectionnables et moyenne 24). Configuration avec écran TFT, pour montage sur tableau de bord 3 entrées de transformateur de courant (1/5A), 42...50/60...69.5Hz tension nominale 100...230 V AC/DC Ethernet (Modbus/TCP) + RS485 (RTU) Modbus + interface REST 1 sortie numérique passive 1 E/S numérique passive sans extension Protocole de contrôle anglais Communication Ethernet (Modbus/TCP, http, SFTP, SFTP, SFTP, SFTP, SFTP, SFTP, SFTP API REST) Modbus/RTU Exportation automatisée des données (fichiers CSV et PQDIF) vers les serveurs SFTP Cyber sécurité (OT) / Cyber protection Accès basé sur les rôles (RBAC) Hypertext Transfer Protocol Secure (https) Client Whitelist Audit Journal [Enregistrement de toutes les manipulations] sys-Log Mises à jour sécurisées du firmware Enregistreur de données Export de données Test PEN Autres caractéristiques 3 600V, précisionV, Tension de courant (V CAT 0.2%) 300 V,CAT III (courant) E/S standard : 1 sortie numérique, 1 E/S numérique passive 16 GB Taux d'échantillonnage : Surveillance et alarme 18 kHz via les valeurs limites et fonctions de surveillance pour l'installation d'un tableau de bord 96x96mm Utilisation identique à celle des appareils de la série SINEAX® AM/DM et du protocole d'essai CENTRAX® CU Inclus Analyse des données Le logiciel gratuit PQDiffractor d'Electrotek Concepts peut être téléchargé sur le Link www.pqview.com/pqdiffractor/ (enregistrement requis). Avec ce logiciel, les données des fichiers PQDIF peuvent être analysées, stockées au format CSV ou exportées sous forme de graphique. Gestion numérique du réseau Le logiciel SMARTCOLLECT® SC2 permet de créer un écosystème complet pour la qualité Power et la surveillance Power. .

Ce texte a été traduit par une machine.
