CANbridge Ixxat Canbridge NT 420 1.01.0331.42000 Bus CAN 24 V/DC 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
845,83 €
3
2% = 20,64 €
825,19 €
5
3% = 28,84 €
816,99 €
10
4% = 34,34 €
811,49 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (845,83 € / unité(s))
845,83 €
HT
dont 0,05 € d’éco-part
Plus que 3 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)

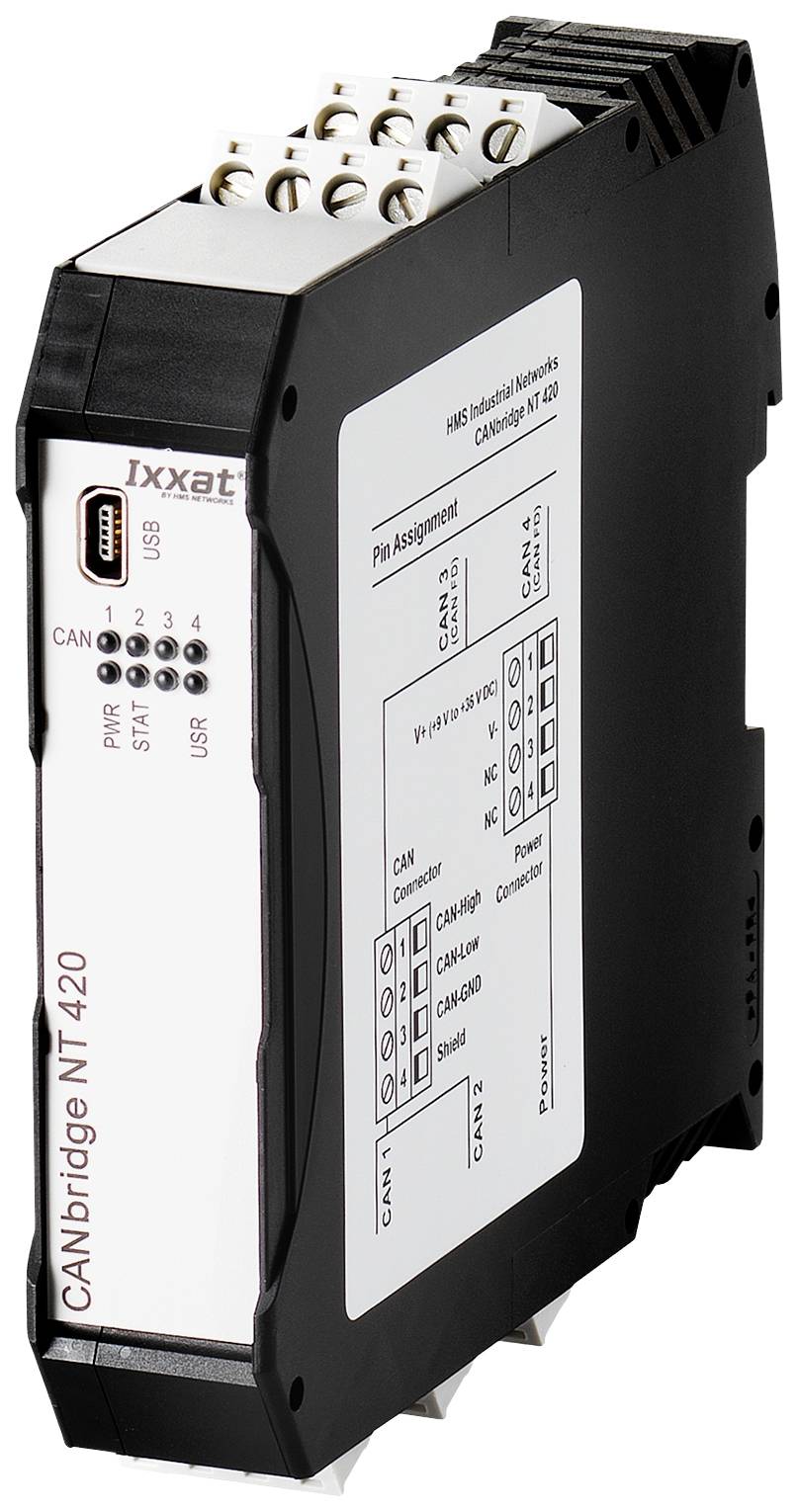

CANbridge NT 420
Points forts et détails
- Raccordement facile des systèmes et dispositifs CAN et CAN FD
- Économies de coûts grâce au câblage simple
- Permet l'expansion du système et les topologies arbre / étoile
- Augmentation de la fiabilité et de la compatibilité du système
- Configuration simple via l'interface USB, grâce à l'outil de configuration fourni
Caractéristiques techniques
- Émetteur-récepteur CAN : Texas Instruments SN65HVD251P
- Résistance de terminaison du bus CAN : aucune
- Débits binaires CAN standard CAN : 5 à 1000 kBit/s
- Débits binaires CAN CAN FD : taux d'arbitrage jusqu'à 1000 kBit/s, taux de données jusqu'à 8000 kBit/s Vitesses de transmission testées. Possiblité de débits binaires définis par l'utilisateur
- Isolation galvanique 1 kV pendant 1 seconde
- Certification CE, FCC
- Type de produit
CANbridge
- Interfaces
Bus CAN
- Type
Canbridge NT 420
- Tension de fonctionnement
24 V/DC
- Température de fonctionnement max.
+ 85 °C
- Température de fonctionnement min.
- 40 °C
- Alim.
9 V à 36 V DC avec protection contre la surtension et l'inversion de polarité
- Température de fonctionnement
- 40 à + 85 °C
- Dim.
(l x H) 114 mm x 99 mm
- Consommation électrique max.
110 mA
- Hauteur
99 mm
- Largeur
114 mm
- Référence fabricant
1.01.0331.42000
- Interfaces
CanBus
- Emballage sans plastique
Emballage sans plastique
Documents et téléchargements
Fiche technique
Fiche technique 1616324 CANbridge Ixxat Canbridge NT 420 1.01.0331.42000 Bus CAN 24 V/DC 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1616324 CANbridge Ixxat Canbridge NT 420 1.01.0331.42000 Bus CAN 24 V/DC 1 pc(s)
Description
Le CANbridge NT 420 est un pont/passerelle CAN/CAN qui prend en charge le CAN FD. Il peut être utilisé pour connecter jusqu'à quatre systèmes CAN ou deux réseaux CAN FD et pour contrôler l'échange de messages en appliquant des règles et des fonctions à ces messages.
Il permet en outre de coupler facilement des réseaux CAN et CAN-FD, de convertir des réseaux avec des débits binaires ou des formats de trame différents (identifiant 11/29 bits) et de manipuler, d'évaluer, de filtrer et de transmettre des messages CAN.
Le CANbride NT 420 dispose d'un microcontrôleur performant qui peut effectuer le filtrage des messages, la translation d'ID et le multiplexage des données (nécessaire par exemple pour la conversion de CAN FD en messages CAN) ; il peut également traiter des surcharges à des vitesses de trnasmission élevées, sans perte de données. L'isolation galvanique intégrée augmente la protection de l'appareil contre les dommages causés à l'électronique par des pics de tension.
En résumé, ces fonctions offrent une efficacité accrue du système, une meilleure communication entre les appareils, une compatibilité étendue et un traitement plus rapide et plus fiable des données dans les systèmes CAN et CAN FD.
Il permet en outre de coupler facilement des réseaux CAN et CAN-FD, de convertir des réseaux avec des débits binaires ou des formats de trame différents (identifiant 11/29 bits) et de manipuler, d'évaluer, de filtrer et de transmettre des messages CAN.
Le CANbride NT 420 dispose d'un microcontrôleur performant qui peut effectuer le filtrage des messages, la translation d'ID et le multiplexage des données (nécessaire par exemple pour la conversion de CAN FD en messages CAN) ; il peut également traiter des surcharges à des vitesses de trnasmission élevées, sans perte de données. L'isolation galvanique intégrée augmente la protection de l'appareil contre les dommages causés à l'électronique par des pics de tension.
En résumé, ces fonctions offrent une efficacité accrue du système, une meilleure communication entre les appareils, une compatibilité étendue et un traitement plus rapide et plus fiable des données dans les systèmes CAN et CAN FD.
Contenu de la livraison
- CANbridge NT 200
- Manuel d'utilisation
- Câble mini-USB.
Avertissement
Mode d’emploi pas disponible en Français.
Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
