Points forts et détails
Capteur Hall Dual 3D avec EPROM intégrée
- Capteur Hall intégré pour la mesure de vecteur magnétique 3D avec une linéarité élevée
- Utilisation de la technologie HallinOne
- Deux capteurs 3D permettent des mesures différentielles pour la suppression de champs magnétiques externes
- Réglage prêt à l'emploi pour les applications X/Y.
- CORDIC pour le calcul de l'angle de deux composants de champ magnétique
- Quatre modes de mesure différents pour des mesures séquentielles de différents composants de champ magnétique
Nos services :
Caractéristiques techniques
- Type de produit
Capteur à effet Hall
- Type
FH3D02
- Tension de fonctionnement min.
3.0 V
- Tension de fonctionnement max.
3.6 V
- Tension de fonctionnement
3.0 - 3.6 V
- Plage de mesure (max.)
1
- Conforme à la norme RoHS
oui
Documents et téléchargements
Fiche technique
Fiche technique 2383579 Capteur à effet Hall FH3D02 3.0 - 3.6 V
Fiche technique 2383579 Capteur à effet Hall FH3D02 3.0 - 3.6 V
Information
Information 2383579 Capteur à effet Hall FH3D02 3.0 - 3.6 V
Information 2383579 Capteur à effet Hall FH3D02 3.0 - 3.6 V
Description

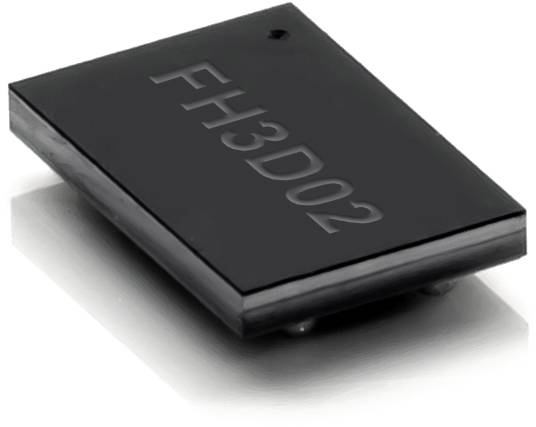

Le FH3D02 est un double capteur de champ magnétique 3D qui utilise deux capteurs Hall 3D avec la technologie HalliOne ®, également appelée « pixel ». Le capteur de champ magnétique polyvalent est adapté pour mesurer tous les composants du champ magnétique en trois dimensions. Il peut être utilisé comme sonde de champ magnétique, comme position ou comme capteur de position pour le mouvement linéaire ou rotatif des aimants permanents. Une grande variété d'applications peuvent être évaluées immédiatement avec la programmation standard. La programmation spécifique permet de répondre à davantage d'applications.
Domaines d'application:
- détermination de la position et de l'orientation 3D (avec plusieurs appareils)
- mesure de champ magnétique dans les appareils de laboratoire
- détection de position mécanique dans les applications grand public, industrielles et automobiles
- encodeur rotatif (autonome, sortie PWM)
- mesure de position linéaire
- mesure d'angle sans contact
- prise de courant
- contrôle qualité
- mesure de niveau
- mesure de vitesse 3D
- appareils de mesure de la consommation
- prise de courant
- boutons de commande et sélecteur
- détection de proximité 3D
- positionnement de la valve 3D
Ce texte a été traduit par une machine.
Domaines d'application:
- détermination de la position et de l'orientation 3D (avec plusieurs appareils)
- mesure de champ magnétique dans les appareils de laboratoire
- détection de position mécanique dans les applications grand public, industrielles et automobiles
- encodeur rotatif (autonome, sortie PWM)
- mesure de position linéaire
- mesure d'angle sans contact
- prise de courant
- contrôle qualité
- mesure de niveau
- mesure de vitesse 3D
- appareils de mesure de la consommation
- prise de courant
- boutons de commande et sélecteur
- détection de proximité 3D
- positionnement de la valve 3D
Ce texte a été traduit par une machine.
Modèle
- Capteur de température intégré
- Taux de mesure jusqu'à 1 kHz
- Sortie PWM des valeurs mesurées
- EEPROM interne pour les données d'étalonnage et la configuration
- Linéarisation de l'angle avec table de look-up interpolée
- Aucun composant ferromagnétique n'est utilisé (pas d'hystérésis, pas de saturation)
- Faible bruit, haute résolution
- Haute précision magnétique et géométrique
- Indépendance du champ externe selon la norme de l'automobile
- Interface SPI (jusqu'à 16 MHz)
- Fonctionnement parallèle synchrone jusqu'à 4096 appareils sur le même SPI
- Prêt pour l'auto-test et l'auto-surveillance
- Large plage de températures de fonctionnement de -40 °C à 105 °C.
- Petit boîtier et faible encombrement
