Whadda WPSE347 Carte de développement 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Nombre
Total (3,16 € / unité(s))
3,16 €
HT
dont 0,02 € d’éco-part
Plus que 4 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Carte de développement
- Tension de sortie maximale
5 V
- Tension de sortie minimale
0 V
- Type d'outil
Kit de développement
- Hauteur
15.50 mm
- Longueur
32 mm
- Largeur
7.50 mm
- Nombre de sorties
2 x
- Poids
25.0000
- UKCA
non pertinent
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2330796 Whadda WPSE347 Carte de développement 1 pc(s)
Description

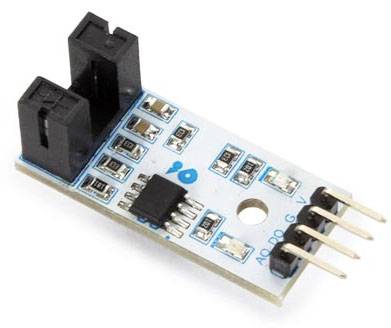

Le WPSE347 est un module de capteur de vitesse LM393 qui est souvent utilisé pour la détection du régime moteur, le comptage des impulsions, la commande de position, etc.
Le capteur est très simple à utiliser : pour mesurer la vitesse d'un moteur, assurez-vous que le moteur possède un disque avec des trous. Chaque trou doit être réparti uniformément sur le disque. Chaque fois que le capteur détecte un trou, il génère une impulsion numérique sur la broche D0. Cette impulsion va de 0 V à 5 V et est un signal TTL numérique. Si vous enregistrez cette impulsion sur une carte de développement et que vous calculez le temps entre les deux impulsions, vous pouvez déterminer la vitesse de rotation : (temps entre les impulsions X 60) / nombre de trous.
Par exemple, si vous avez un trou dans la plaque et que le temps entre deux impulsions est de 3 secondes, vous avez une vitesse de rotation de 3 * 60 = 180 tr/min. Si vous avez 2 trous dans le disque, vous avez une vitesse de rotation de (3 * 60/2) = 90 tr/min.Propriétés :
connecteur 4 pôles : sortie analogique, sortie numérique, masse,
alimentation LED VCC
affichage LED des impulsions de sortie pour D0
spécifications
tension de fonctionnement : 3,3 à 5 VDC
largeur de rainure : 5 mm
poids : 8 g
dimensions : 32 x 14 x 7 mm (1,26 x 0,55 x 0,27 pouce)
Ce texte a été traduit par une machine.
Le capteur est très simple à utiliser : pour mesurer la vitesse d'un moteur, assurez-vous que le moteur possède un disque avec des trous. Chaque trou doit être réparti uniformément sur le disque. Chaque fois que le capteur détecte un trou, il génère une impulsion numérique sur la broche D0. Cette impulsion va de 0 V à 5 V et est un signal TTL numérique. Si vous enregistrez cette impulsion sur une carte de développement et que vous calculez le temps entre les deux impulsions, vous pouvez déterminer la vitesse de rotation : (temps entre les impulsions X 60) / nombre de trous.
Par exemple, si vous avez un trou dans la plaque et que le temps entre deux impulsions est de 3 secondes, vous avez une vitesse de rotation de 3 * 60 = 180 tr/min. Si vous avez 2 trous dans le disque, vous avez une vitesse de rotation de (3 * 60/2) = 90 tr/min.Propriétés :
connecteur 4 pôles : sortie analogique, sortie numérique, masse,
alimentation LED VCC
affichage LED des impulsions de sortie pour D0
spécifications
tension de fonctionnement : 3,3 à 5 VDC
largeur de rainure : 5 mm
poids : 8 g
dimensions : 32 x 14 x 7 mm (1,26 x 0,55 x 0,27 pouce)
Ce texte a été traduit par une machine.
