Chauvin Arnoux C.A 6472 + C.A 6474 Instrument de mesure de résistance de terre
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (9 695,83 € / unité(s))
9 695,83 €
hors 50,00 €
HT
dont 5,00 € d’éco-part
Supplément colis lourd ou volumineux Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Kit de mesure de la mise à la terre sur les mâts haute tension C.A 6472 + C.A 6474
- Vérifier sans danger la mise à la terre des mâts haute tension en fonctionnement en un temps record
- 4 convertisseurs de courant flexibles AmpFLEX autour des pieds de mât pour le Mesure de la résistance de mise à la terre
- Avec une seule mesure : impédance totale de la ligne, résistance de mise à la terre du mât concerné, résistance de chaque pied de mât individuel, impédance de la chaîne via le câble de terre
Caractéristiques techniques
- Type de produit
Instrument de mesure de résistance de terre
d'usine (sans certificat)
- Gamme de mesure de résistance
0,001 Ω à 99,99 kΩ
IP53
- Dim.
(L x l x H) 25 x 12.8 x 27.2 cm
- Poids
5.5 kg
- Affichage
numérique
LCD
- Contenu
1 pc(s)
- Catégorie de mesure
CAT IV
- Méthode de mesure
piquet de terre
pince
- Largeur
12.8 cm
- Hauteur
27.2 cm
- Longueur
25 cm
- Type
C.A 6472 + C.A 6474
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 2372238 Chauvin Arnoux C.A 6472 + C.A 6474 Instrument de mesure de résistance de terre
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2372238 Chauvin Arnoux C.A 6472 + C.A 6474 Instrument de mesure de résistance de terre
Description
Les mâts haute tension sont généralement équipés d'un câble de mise à la terre à la pointe, par exemple en cas de foudre, pour évacuer le courant sur le pied du mât vers la terre. Tous les mâts sont donc non seulement reliés à la terre par leur pied de mât, mais également reliés en parallèle par le
Corde de terre avec tous les autres mâts. Une mesure de la masse maître selon la procédure à 3 pôles ne serait donc possible qu'en cas d'interruption du câble de terre - une question longue et dangereuse.

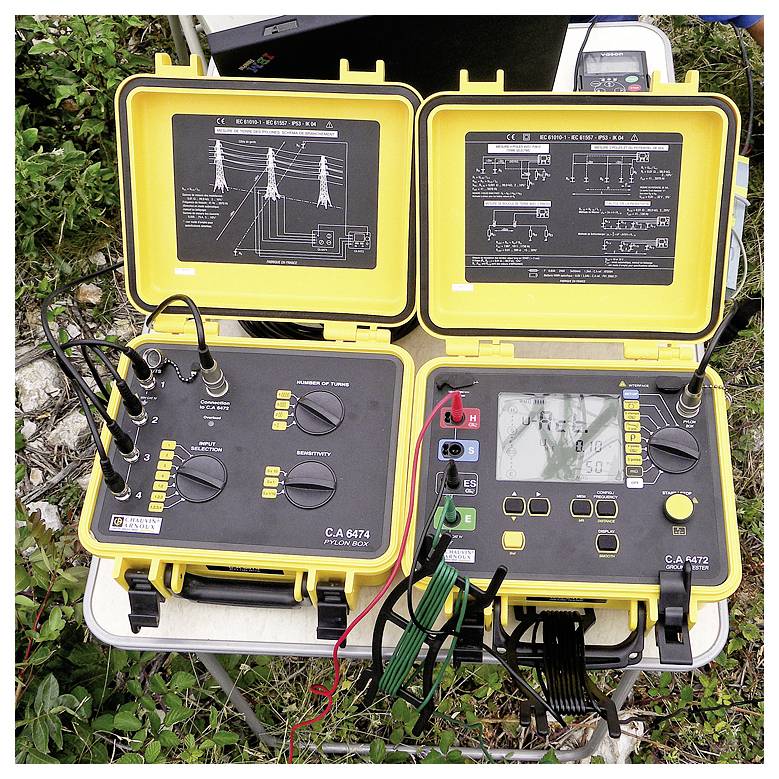

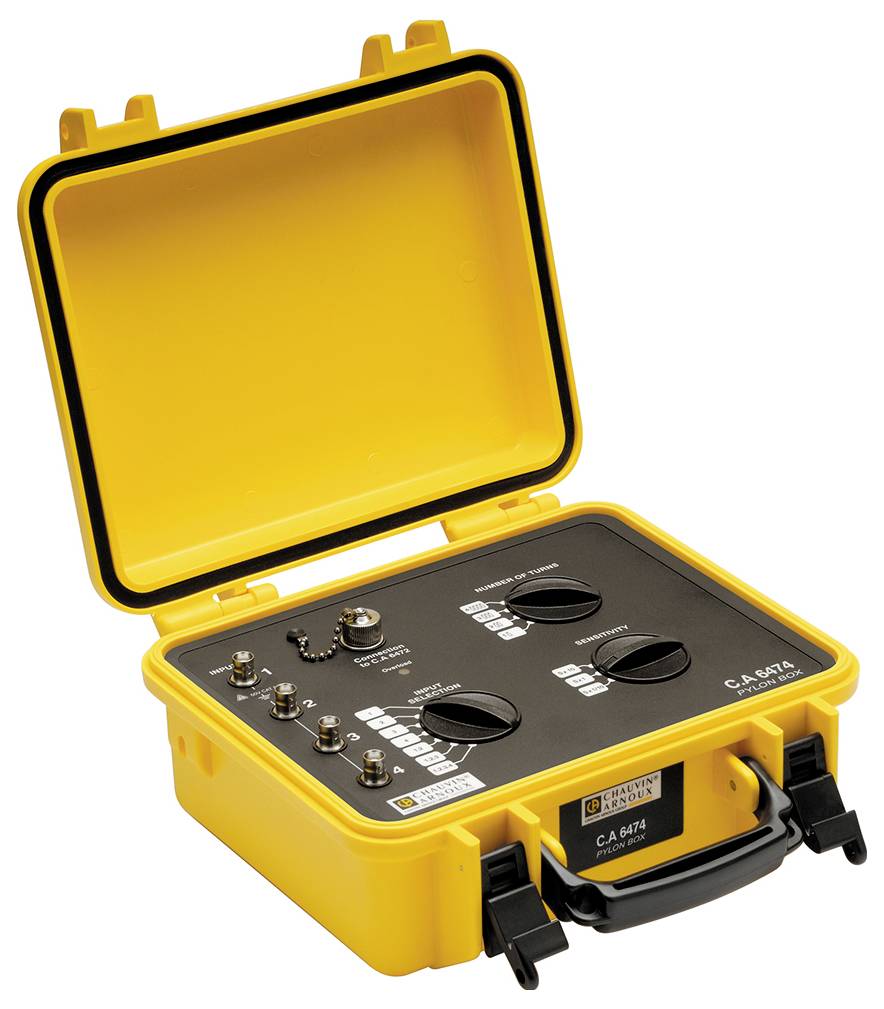

Avec le C.A 6472 et la Pylon Box C.A 6474, une unité de traitement vectorielle pour jusqu'à 4 convertisseurs de courant flexibles AmpFLEX, les mesures de mise à la terre sur les mâts de tension avec câble de terre sont possibles à tout moment, en fonctionnement et sans interruption. Pour cela
Si jusqu'à 4 convertisseurs de courant flexibles AmpFLEX sont placés autour des pieds du mât et que la mesure de la résistance de mise à la terre - et même de l'impédance avec un signal de fréquence de balayage jusqu'à 5 kHz - se fait sans problème et sans aucun risque.
Les convertisseurs de courant flexibles AmpFLEX permettent des mesures sur des mâts de différentes formes.
Une seule mesure permet de déterminer tous les paramètres essentiels :
- impédance totale de la ligne
- résistance de mise à la terre du mât concerné
- résistance de chaque pied de mât
- impédance de conducteur de chaîne via le câble de terre
Ce texte a été traduit par une machine.
Corde de terre avec tous les autres mâts. Une mesure de la masse maître selon la procédure à 3 pôles ne serait donc possible qu'en cas d'interruption du câble de terre - une question longue et dangereuse.
Avec le C.A 6472 et la Pylon Box C.A 6474, une unité de traitement vectorielle pour jusqu'à 4 convertisseurs de courant flexibles AmpFLEX, les mesures de mise à la terre sur les mâts de tension avec câble de terre sont possibles à tout moment, en fonctionnement et sans interruption. Pour cela
Si jusqu'à 4 convertisseurs de courant flexibles AmpFLEX sont placés autour des pieds du mât et que la mesure de la résistance de mise à la terre - et même de l'impédance avec un signal de fréquence de balayage jusqu'à 5 kHz - se fait sans problème et sans aucun risque.
Les convertisseurs de courant flexibles AmpFLEX permettent des mesures sur des mâts de différentes formes.
Une seule mesure permet de déterminer tous les paramètres essentiels :
- impédance totale de la ligne
- résistance de mise à la terre du mât concerné
- résistance de chaque pied de mât
- impédance de conducteur de chaîne via le câble de terre
Ce texte a été traduit par une machine.
Contenu de la livraison

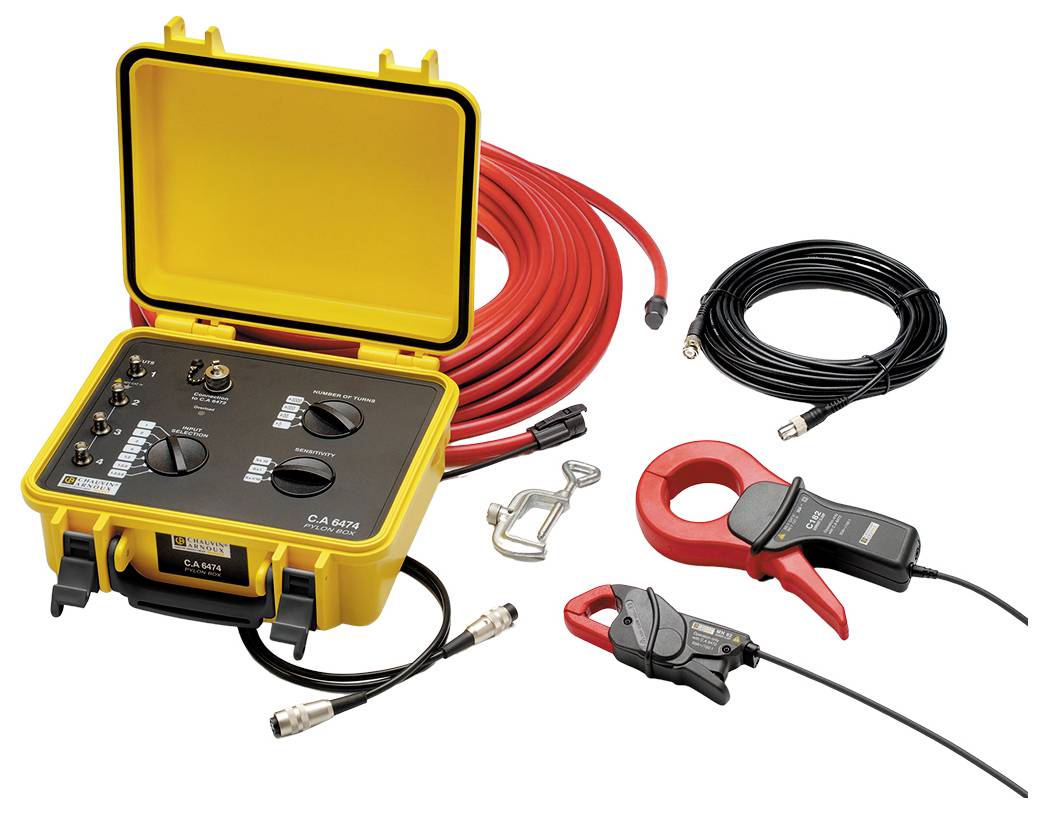

- Testeur de résistance à la terre et à la terre C.A 6472, fourni avec 1 chargeur secteur et de batterie avec câble d'alimentation 2 pôles, 1 mode d'emploi sur CD-ROM (5 langues), 1 court-circuit et 5 étiquettes d'appareil (1 par langue), 1 logiciel pour l'exportation de données, 1 câble de raccordement USB, 2 convertisseurs de courant de pince C182|adaptateur C.A 6474 mâts haute tension (PYLON), fourni avec 4 câbles de transport flexibles, 4 FLEX, 1 1 câble de connexion testeur de mise à la terre C.A 6472 - Pylon Box C.A 6474, 4 câbles de raccordement Ampflex BNC-BNC (15 m), 12 anneaux d'identification pour transformateur de courant flexible AmpFLEX, 2 câbles de 5 m (noir/vert), 5 adaptateurs pour cosses de câble / prise banane 4 mm, 3 serre-vis, 1 boucle d'étalonnage, 1 guide de démarrage rapide et 5 étiquettes d'appareil (1 par langue)|SET pour la mesure de terre et des accessoires (100 m) Livré avec 1 sacoche de transport « Prestige » (575 x 320 x (200+x+x) mm), 1 tambour avec câble de mesure de 100 m (rouge), 1 tambour avec câble de mesure de 100 m (bleu), 1 bobine avec câble de mesure de 10 m (vert), 1 tambour avec câble de mesure de 33 m (noir), 4 Erder (en T), 1 marteau, 1 jeu de 5 adaptateurs cosses de câble / 4 mm
