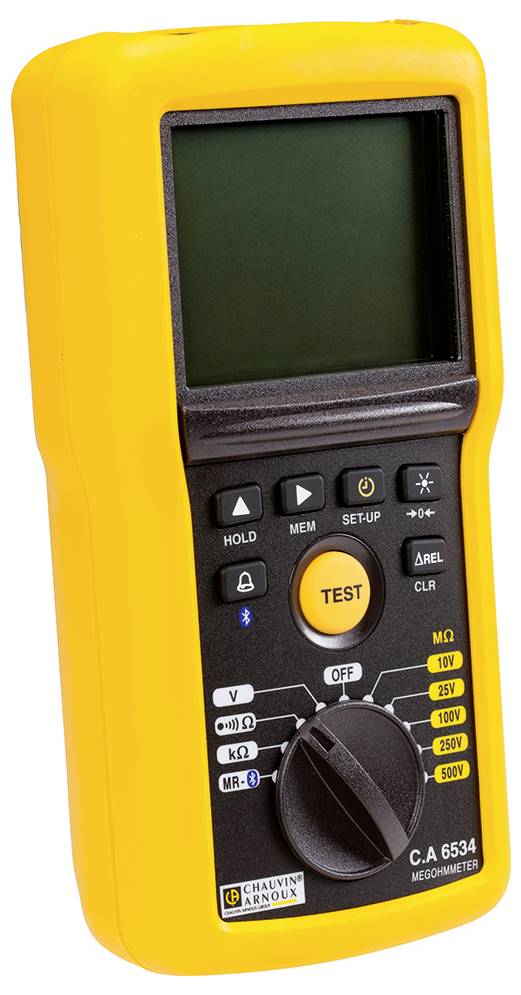

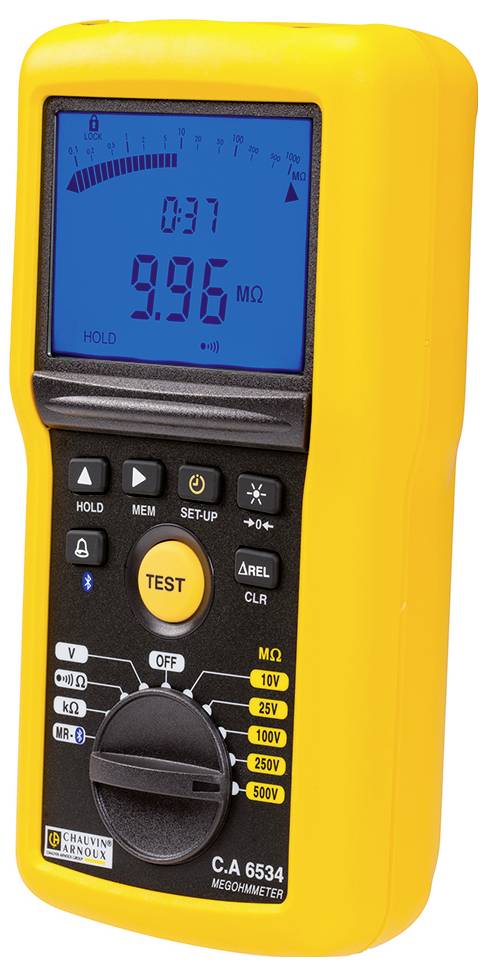

Chauvin Arnoux C.A 6534 Appareil de mesure de l'isolation 10 V, 25 V, 100 V, 250 V, 500 V 50 GΩ

Ergonomie:
Grâce à leur construction compacte et légère, les testeurs d'isolation C.A 652x & C.A 653x sont faciles à utiliser et offrent à l'utilisateur un confort d'utilisation élevé :
• Le boîtier correspond à la catégorie de mesure 600V Cat IV et possède la carte de protection IP54 / IK04. Il est bien en main, offre une sécurité optimale et le bouton de TEST est facile à utiliser, même avec des gants de protection isolés.
• Le support à charnière magnétique permet de fixer facilement l'appareil sur des surfaces en acier. Ainsi, l'utilisateur a les deux mains libres pour la mesure et peut lire le résultat confortablement.
• Le grand affichage numérique double éclairé et le graphique à barres logarithmique indiquent non seulement la valeur mesurée, mais également la tension de test réelle, le courant de test et le minuteur pour la durée de l'essai sur un affichage secondaire.
• La sonde de la télécommande dispose d'un luminaire pour éclairer la zone de mesure et permettre ainsi le travail dans des environnements sombres.

Test d'isolation :
La nouvelle série offre une large gamme de tensions de test pour le test d'isolation de 10 V à 1 kV. La plage de mesure pour les résistances d'isolation va jusqu'à 200 GΩ et est donc conforme à la norme IEC‑61557, qui ne requiert que 2 GΩ.
Outre le test manuel, d'autres méthodes d'essai sont prévues, comme le test verrouillé (Lock) ou avec une durée d'essai prédéfinie (timer), ainsi que la détermination des valeurs PI‑ et DAR‑pour l'évaluation de la qualité d'isolement.

Test de continuité :
Le test de continuité s'effectue conformément à la norme CEI 61557 avec un courant d'essai de 200 ma, mais peut également être effectué avec seulement 20 ma sur certains modèles, ce qui permet de maintenir les piles plus longtemps en cas d'utilisation fréquente. Le test de continuité dispose d'un circuit de protection actif qui détecte les tensions existantes et désactive la fonction, de sorte qu'aucun fusible de sécurité n'est nécessaire.

Mesures personnalisables :
Pour la plupart des modèles de la série C.A 652X & C.A 653x, l'utilisateur peut choisir entre deux seuils d'alarme fixes et un seuil d'alarme réglable pour chaque test.
La fonction pratique ΔREL permet à l'utilisateur d'afficher la déviation par rapport à une valeur de référence précédemment enregistrée. La différence est affichée à la fois en valeur numérique et en pourcentage de la valeur de référence.

Autres fonctions :
Les appareils fonctionnent également en tant que multimètres numériques avec la mesure de tensions jusqu'à 700 V, de fréquences jusqu'à 800 Hz, de résistances jusqu'à 999 kΩ et de capacités jusqu'à 10 μF.

Évaluation pratique :
L'évaluation des résultats de mesure est facilitée par 300 emplacements de mémoire dans l'appareil lui-même, les modèles avec réseau Bluetooth ® disposent de 1300 emplacements de mémoire. Le logiciel Megohmmeter Transfer (Megohmmeter Transfer) est fourni de série avec tous les modèles connectés et permet le démarrage du test à partir du PC, l'affichage graphique des résultats de mesure en temps réel et le transfert de données vers le PC. Les résultats peuvent alors être affichés en fonction du type de test.
Le logiciel DataView ® (en option) permet de créer des rapports de contrôle individuels, avec indication de la forme de contrôle et de l'opérateur.

Ce texte a été traduit par une machine.
