Chauvin Arnoux PEL 102 Analyseur de réseau triphasé avec fonction enregistreur
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
1 637,50 €
3
2% = 39,96 €
1 597,54 €
5
3% = 55,84 €
1 581,66 €
10
4% = 66,48 €
1 571,02 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Total (1 637,50 € / unité(s))
1 637,50 €
HT
dont 0,42 € d’éco-part
Points forts et détails
Enregistreur de puissance et d'énergie PEL 102 sans capteur de courant

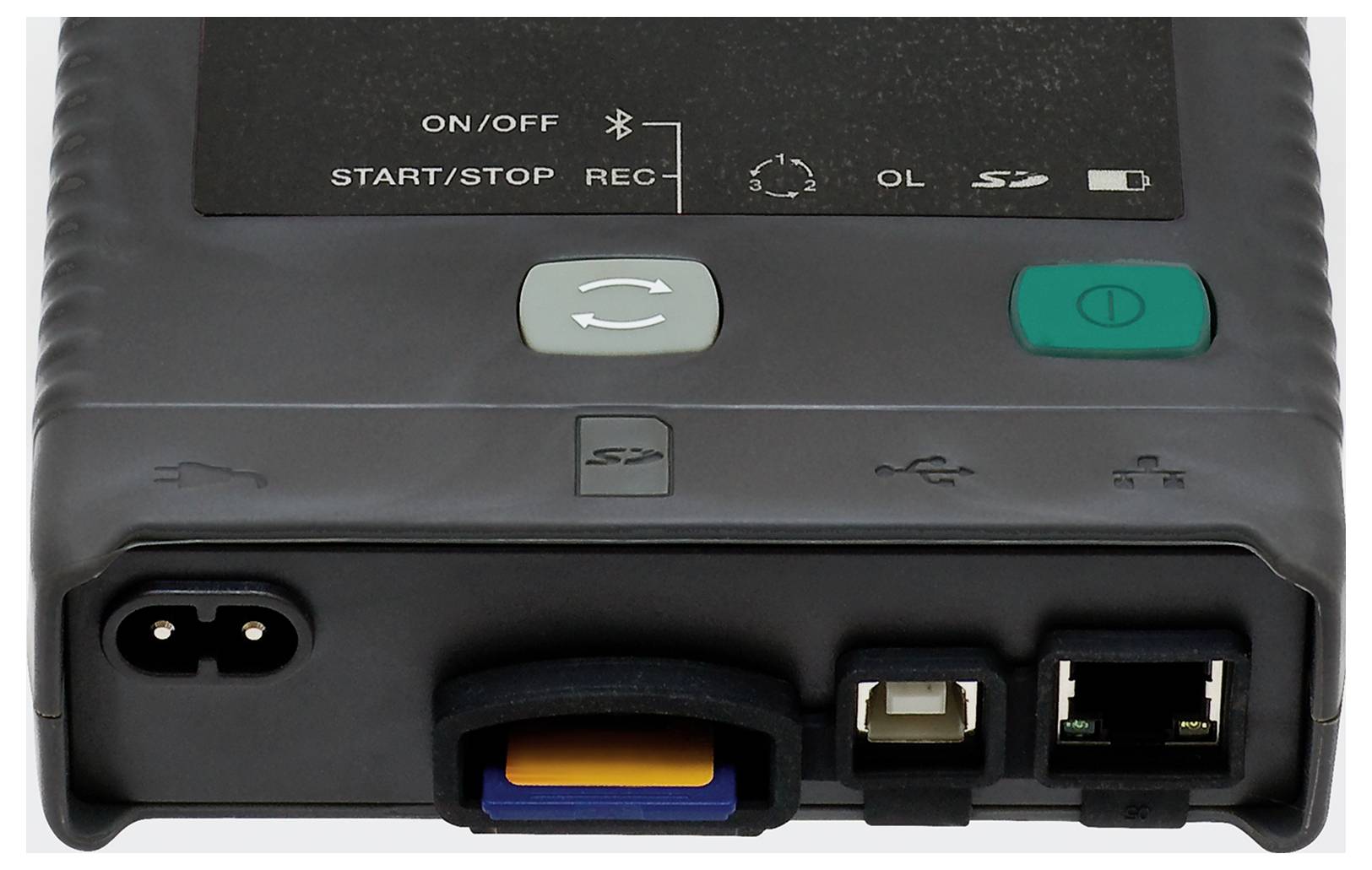

- Echange de données via carte SD, USB,
- Bluetooth® et Ethernet
- Précision 0,2 %
- CAT IV 600V, CAT III 1000V
Caractéristiques techniques
- Types de réseau : Monophasé, diphasé, triphasé avec ou sans neutre, et bien d’autres configurations spécifiques
- Classe de précision : 0,2 %
- Gamme de mesure avec MiniFlex MA193 : 100 mA à 10 000 AAC
- Autres convertisseurs (en option)
- MN93 : 2 jusqu'à 240 AAC
- MN93A : 0,005 A jusqu'à 5 AAC / 0,1 AAC jusqu'à 120 AAC
- C193 : 3 A jusqu'à 1200 AAC
- AmpFLEX A193 : 100 mA jusqu'à 10 000 AAC
- PAC93 : 10A à 1000 AAC / 10 A jusqu'à 1400 ADC
- E3N : 50 mA jusqu'à 10 AAC/DC - 100 mA jusqu'à 100 AAC/DC
- Ratio jusqu'à 650 000V/ jusqu'à 25.000 A
- Puissance : 10 W jusqu'à 10 GW / 10 var jusqu'à 10 Gvar / 10 VA jusqu'à 10 GVA
- Consommation d'énergie : jusqu'à 4 EWh / 4 EVAh / 4 Evarh (E = 1018)
- cos ϕ, tan ϕ, PF
- Oscillations harmoniques : jusqu'au rang 50
- Ordre des phases conducteur externe
- Fixation : aimant, support
- Taux d'échantillonnage : 128 éch / période
- Intervalle de mesure : 1 mesure par seconde
- Durée réglable : 1 mn à 60 mn
- Type de mémoire : carte SD, 2 Go (carte SD-HC, jusqu'à 32 Go)
- Communication : Bluetooth, Ethernet, USB
- Alimentation : 110 V - 250 V AC (+10 %, -15 %) @ 50-60 Hz et 400 Hz
- Sécurité électrique: IEC 61010 600 V CAT IV et 1000 V CAT III.
- Type de produit
Analyseur de réseau
- Catégorie de mesure
CAT IV 600 V
CAT III 1000 V
d'usine (sans certificat)
- Alim.
110 - 250 V
- Dim.
(L x l x H) 37 x 125 x 256 mm
- Poids
900 g
- Type de mesure
triphasé
- Spécificités
avec fonction enregistreur
- Largeur
125 mm
- Hauteur
256 mm
- Longueur
37 mm
- Interfaces
Bluetooth®
Ethernet
USB
Documents et téléchargements
Fiche technique
Fiche technique 674477 Chauvin Arnoux PEL 102 Analyseur de réseau triphasé avec fonction enregistreur
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 674477 Chauvin Arnoux PEL 102 Analyseur de réseau triphasé avec fonction enregistreur
Description
Pour une surveillance efficace des réseaux électriques. Ce modèle est simple à utiliser, vendu avec un support aimanté et adapté à la plupart des armoires électriques. L'enregistreur PEL 102 dispose de nombreuses fonctions permettant la saisie et l'enregistrement de données. En même temps, le facteur de puissance (PF), facteur (DPF), facteur de crête (CF), le THD et la fréquence est calculée. D'autre part, l'utilisateur a la possibilité de consulter les informations concernant les oscillations harmoniques rang 50.
Modèle
- Pour les installations électriques monophasées, diphasées et triphasées
- Branchement sans interruption de l'alimentation
- Analyse des harmoniques
- Communication Bluetooth, Ethernet ou USB
- Détection automatique de périphériques connectés
- Transformateur de courant
- Enregistrement des données sur carte SD, échange de données en temps réel avec un PC et analyse des données à l'aide du logiciel PEL Transfer.
Contenu de la livraison
- 4 cordons de mesure (banane droit / banane droit – 3 m long – noir) · 4 pinces crocodiles (noir) · 1 carte SD 2 Go · 1 jeu de pions (pour extrémités des cordons et capteurs de courant) · 1 câble secteur · 1 câble USB (Type A / Type B) · 1 système de fixation MultiFIX · 1 notice de fonctionnement (sur CD) · 1 sacoche de transport · 1 fiche de sécurité · 1 logiciel PC (PEL Transfer) · 1 guide démarrage rapide · 1 adaptateur SD MN (selon modèle)
- .
