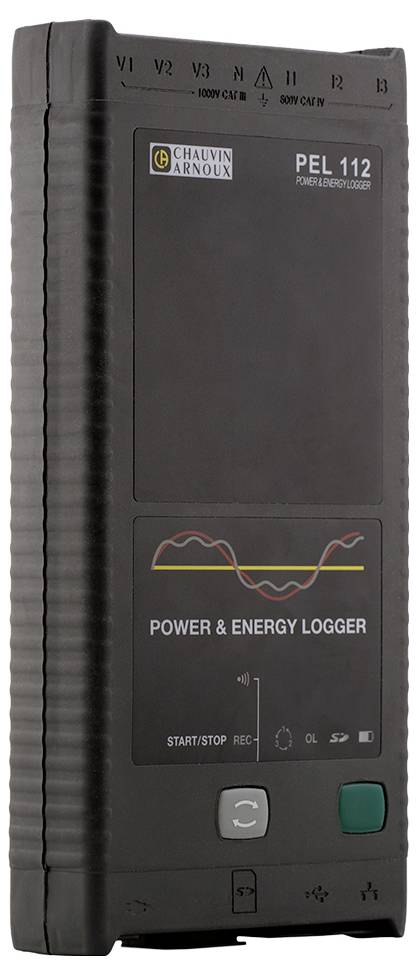

Chauvin Arnoux PEL 112 Analyseur de réseau triphasé avec fonction enregistreur, Mesures de l'énergie, Analyses de charge
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
1 795,83 €
3
2% = 43,81 €
1 752,02 €
5
3% = 61,24 €
1 734,59 €
10
4% = 72,90 €
1 722,93 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (1 795,83 € / unité(s))
1 795,83 €
HT
dont 0,42 € d’éco-part
Plus que 2 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Détecteur de puissance et d'énergie PEL 112 sans transformateur de courant
- Enregistreur pour enregistrer et analyser la consommation d'énergie pour optimiser l'efficacité énergétique
- Enregistrez la puissance absorbée de tous les types d'installations électriques jusqu'à plusieurs mois en trois phases
- Enregistrez tous les paramètres électriques (courants, tensions, etc.) ainsi que les harmoniques sans interruption de l'alimentation
- Logiciel gratuit PEL Transfer pour la configuration de l'appareil et le traitement des données énergétiques avec ventilation de l'énergie (pertes)
- Nombreuses possibilités de communication : Ethernet, USB, WLAN, serveur IRD
- Boîtier compact et étroit avec face arrière magnétique pour une installation pratique dans l'armoire de commande
- Application APP Android gratuite avec fonctions d'analyse du moteur : vitesse, efficacité et couple d'un moteur sans capteurs mécaniques
Caractéristiques techniques
- Généralités
- Écran : sans écran
- Type d'équipement : monophasé, triphasé, triphasé, avec ou sans conducteur neutre et autres types d'équipement spéciaux
- Nombre de canaux : 3 entrées pour la tension, 3 entrées pour le courant (courant neutre calculé)
- Mesures
- Fréquence secteur : DC, 50 Hz, 60 Hz et 400 Hz
- Tension (plages de mesure) : 10,00 - 1 000 VAC / 100,00 - 1 000 VDC
- Courant (selon le transformateur de courant) de 5 mAac à 10 kAac / 50 mADC à 5 kAdc
- Valeurs calculées
- Rapports de convertisseur : jusqu'à 650 000 V / jusqu'à 25 000 A.
- Puissance : 10 W à 10 GW / 10 var à 10 Mvar / 10 va à 10 GVA
- Énergie : jusqu'à 4 EWH / 4 EVAh / 4 Evarh (E = 10^18)
- • Position de phase : cos ϕ, tan ϕ, PF
- Harmoniques : THD
- Fonctions supplémentaires
- Séquence de phases : oui
- Min / max : oui
- Alarme : oui
- Fixation par boîtier magnétique
- Enregistrement des données.
- Intervalle d'acquisition / agrégation : 5 mesures/s / de 1 mn à 60 mn
- Mémoire : carte SD, 8 Go Gb (carte SD HC jusqu'à 32 Go Gb)
- Gamme de température : -20 °C à +50 °C
- Type de produit
Analyseur de réseau
- Catégorie de mesure
CAT III 1000 V
CAT IV 600 V
d'usine (sans certificat)
- Dim.
(L x l x H) 12.5 x 3.7 x 25.6 cm
- Poids
900 g
- Type de mesure
triphasé
- Spécificités
avec fonction enregistreur
Mesures de l'énergie
Analyses de charge
Mesures en ligne
- Largeur
3.7 cm
- Hauteur
25.6 cm
- Longueur
12.5 cm
- Interfaces
USB
WiFi
WLAN
Ethernet
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 3307917 Chauvin Arnoux PEL 112 Analyseur de réseau triphasé avec fonction enregistreur, Mesures de l'énergie, Analyses de charge
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3307917 Chauvin Arnoux PEL 112 Analyseur de réseau triphasé avec fonction enregistreur, Mesures de l'énergie, Analyses de charge
Conditions de garantie
Conditions de garantie 3307917 Chauvin Arnoux PEL 112 Analyseur de réseau triphasé avec fonction enregistreur, Mesures de l'énergie, Analyses de charge
Description
Le PEL 112 mesure et stocke toutes les puissances et les énergies. Il peut être utilisé partout où il y a de l'énergie :
• Générateur d'électricité : énergies renouvelables, centrales thermiques...
• Industrie : industrie des métaux, fabrication du verre, industrie alimentaire.
• Bâtiment résidentiel et de services...
• Infrastructure et transport
• Centres de données...
Domaines d'application
• Audits énergétiques
• Diagnostic électrique
• Entretien industriel
Ergonomie simple et éprouvée
• Compact et avec boîtier magnétique
• 3 entrées de tension et 3 entrées de courant
• Adapté pour une utilisation dans des entrepôts frigorifiques (-20 °C)
• Auto-alimentation via la phase (option)
Mesures RMS et DC
• Tensions AC et/ou DC jusqu'à 1 000 V.
• Courants jusqu'à 10 kA AC, 5 kA DC (en fonction du transformateur de courant)
• Puissance active, réactive et apparente
• Énergie active, réactive et apparente
• Puissance active de base et symétrique et puissance active des asymétries
• Mesures et données caractéristiques du moteur (via l' Android)
Fonctions
• Répartition des pertes d'énergie
• Paramètres de la phase : cos φ, tan φ, facteur de puissance PF
• Facteur de crête
• Calcul du THD pour les courants et les tensions
• Mesures DC, 50 Hz, 60 Hz et 400 Hz ( navigation...)
Logiciel PEL Transfer
Le logiciel PEL Transfer offre les possibilités suivantes :
• Configuration de votre PEL
• Vérifier les connexions avant le début de l'enregistrement
• Téléchargement des mesures enregistrées dans PEL
• Affichage des différents résultats de mesure et d'analyse
Avantage supplémentaire : PEL Transfer convertit la valeur de votre consommation d'électricité en euros (8 zones tarifaires).
Communication sur les réseaux
Le PEL 110 dispose de plusieurs possibilités de transmission :
- USB, la solution la plus simple pour une utilisation sur site.
- Ethernet RJ45 ou Wi-Fi (serveur) : connectez votre PEL 11x au serveur pour communiquer à partir de n'importe quelle station du réseau avec le logiciel de transfert PEL.
- Wi-Fi (point point d'accès) :
• HER une connexion directe entre le PEL11x et votre ordinateur.
• Le mode d'accès (AP) prend en charge jusqu'à 5 clients.
Ce texte a été traduit par une machine.
• Générateur d'électricité : énergies renouvelables, centrales thermiques...
• Industrie : industrie des métaux, fabrication du verre, industrie alimentaire.
• Bâtiment résidentiel et de services...
• Infrastructure et transport
• Centres de données...
Domaines d'application
• Audits énergétiques
• Diagnostic électrique
• Entretien industriel
Ergonomie simple et éprouvée
• Compact et avec boîtier magnétique
• 3 entrées de tension et 3 entrées de courant
• Adapté pour une utilisation dans des entrepôts frigorifiques (-20 °C)
• Auto-alimentation via la phase (option)
Mesures RMS et DC
• Tensions AC et/ou DC jusqu'à 1 000 V.
• Courants jusqu'à 10 kA AC, 5 kA DC (en fonction du transformateur de courant)
• Puissance active, réactive et apparente
• Énergie active, réactive et apparente
• Puissance active de base et symétrique et puissance active des asymétries
• Mesures et données caractéristiques du moteur (via l' Android)
Fonctions
• Répartition des pertes d'énergie
• Paramètres de la phase : cos φ, tan φ, facteur de puissance PF
• Facteur de crête
• Calcul du THD pour les courants et les tensions
• Mesures DC, 50 Hz, 60 Hz et 400 Hz ( navigation...)
Logiciel PEL Transfer
Le logiciel PEL Transfer offre les possibilités suivantes :
• Configuration de votre PEL
• Vérifier les connexions avant le début de l'enregistrement
• Téléchargement des mesures enregistrées dans PEL
• Affichage des différents résultats de mesure et d'analyse
Avantage supplémentaire : PEL Transfer convertit la valeur de votre consommation d'électricité en euros (8 zones tarifaires).
Communication sur les réseaux
Le PEL 110 dispose de plusieurs possibilités de transmission :
- USB, la solution la plus simple pour une utilisation sur site.
- Ethernet RJ45 ou Wi-Fi (serveur) : connectez votre PEL 11x au serveur pour communiquer à partir de n'importe quelle station du réseau avec le logiciel de transfert PEL.
- Wi-Fi (point point d'accès) :
• HER une connexion directe entre le PEL11x et votre ordinateur.
• Le mode d'accès (AP) prend en charge jusqu'à 5 clients.
Ce texte a été traduit par une machine.

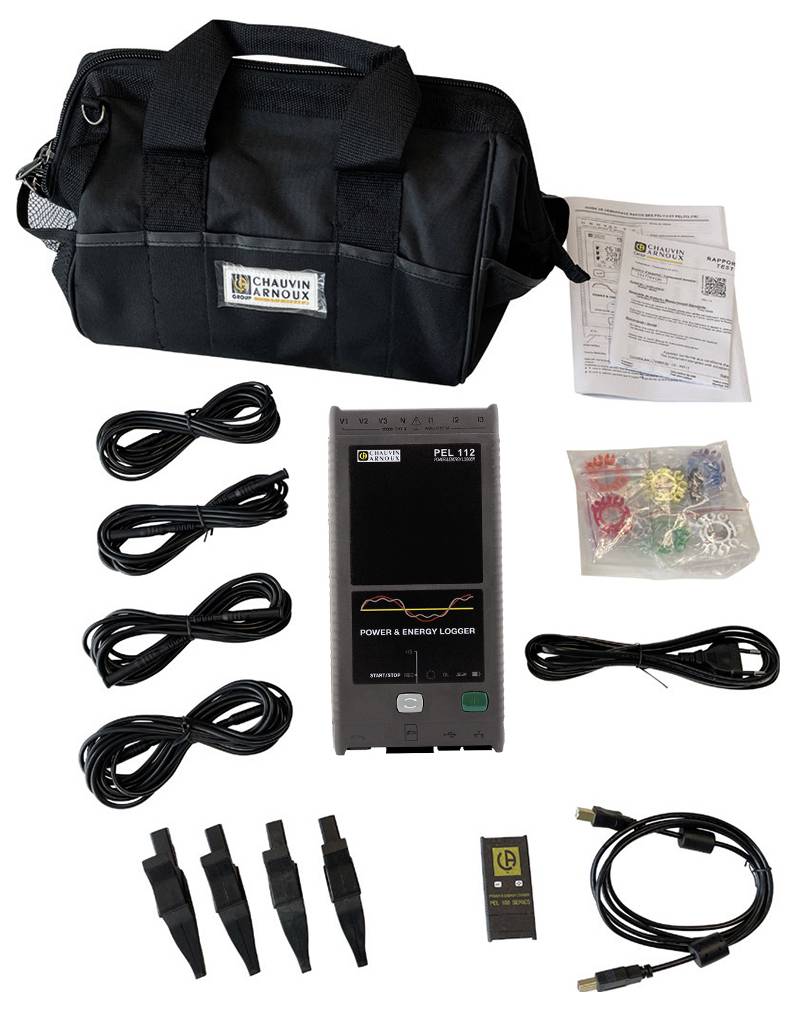

Contenu de la livraison
- 1 sacoche de transport
- 4 câbles de mesure
- 4 pinces crocodiles
- 1 jeu d'éléments de marquage
- 1 carte SD
- 1 adaptateur SD/USB
- 1 câble USB
- 1 câble secteur
- 1 logiciel PC (PEL Transfer) et mode d'emploi à télécharger sur le site Web
- 1 mode d'emploi
