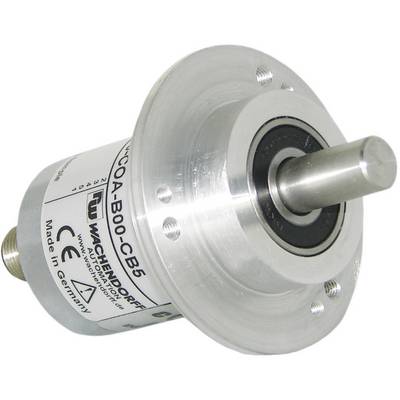

Codeur Wachendorff WDGA-58B-10-1218-CO-A-B-0-0-CB5 absolu, multi-tour 58 mm 1 pc(s)

Avec une résolution monotour de 12 bits et multitour de 12 bits + 18 bits, la série WDGA est idéale pour les applications qui nécessitent une grande précision en plus de la robustesse mécanique. Pour l'évaluation, l'interface fournit la valeur de position complète, composée de la combinaison de la position monotour et de la position multitours correspondante sur la base du nombre de tours. Malgré son énorme résolution, le capteur rotatif sans entretien ne nécessite ni engrenage ni batterie tampon. Cela garantit une grande longévité de la mécanique. Avec des charges sur le palier extrêmement élevées allant jusqu'à 220 N en radial et 120 N en axial, il fonctionne de manière fiable et précise pendant des années.

Les codeurs absolus WDGA sont équipés d'une LED bicolore (rouge/vert). Grâce à des changements de couleur différenciés et des fréquences de clignotement différentes, la LED permet de lire directement les changements d'état importants. Ainsi, l'intégration des codeurs absolus WDGA dans la topologie de bus CAN existante est rapide et simple.

Principe de fonctionnement de la technologie EnDra® :
Les codeurs WDGA n'utilisent pas de transmisison mécanique pour détecter le nombre de tours et le sens de rotation : en effet, les rotations sont déterminées par un fil d'alimentation (EnDra). Un aimant permanent accumule suffisamment d'énergie dans le fil pour qu'à une position définie, les informations "rotation" et "sens de rotation" soient transmises à l'électronique. Aucun apport d'énergie externe, par exemple via une batterie, n'est nécessaire. Ce système breveté fonctionne donc en toute autonomie.
